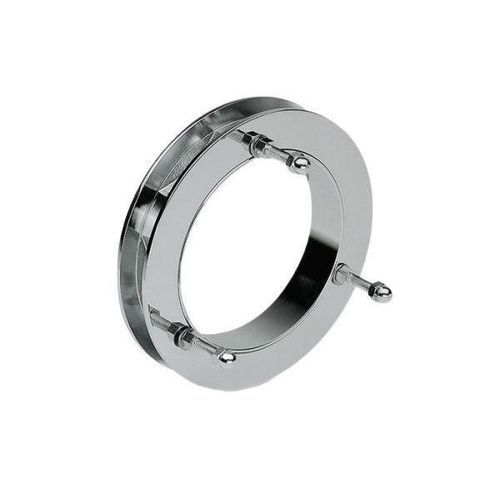

Akustikfenster VA180

Edelstahlfeststehendmit Doppelverglasung

Zusammenfassung
Schallschutz-Fenster zur Integration in Glastüren und Trennwände; erhältlich in Varianten für verschiedene Glasstärken, einschließlich einer teleskopischen Ausführung für 25–40 mm.

ALLGEMEINE MERKMALE

• Glasklemmplatten aus 4 mm Blech, Edelstahl AISI 304
• Edelstahlschrauben A2
• Glasklemmdichtungen aus Kork-Gummimaterial
• Oberflächen: polierter Edelstahl, satinierter Edelstahl

EMPFOHLENE TÜRMAßE

• Kompatible Glasdicken: 10 mm (Standard), 12 mm (Variante V1212)
• Teleskopvariante für Glasdicken 25–40 mm (VA2540)
• Empfohlenes Türmaß: bis 1100 x 2500 mm
• Tragfähigkeit: 70 kg pro Einheit

OPTIONEN AUF ANFRAGE

• Elektrolytische Oberflächen
• RAL-Farben
• VG-Teile mit speziellen Winkeln
• Sonderteile nach Spezifikation

VERFÜGBARE VARIANTEN / MODELLE

• VA180 – Glas-Sprechöffnung 10 mm
• V1212 – Glas-Sprechöffnung 12 mm
• VA218 – Glas-Sprechöffnung 18 mm
• VA224 – Glas-Sprechöffnung 24 mm
• VA2540 – Teleskopische Sprechöffnung für Glasdicke 25–40 mm

TECHNISCHE INFORMATIONEN
Technische Zeichnungen und Illustrationen zur Glasbearbeitung werden als Referenz bereitgestellt; die Glasbearbeitung zeigt die erforderliche Aussparung/Profil für die Installation.

TECHNISCHE DATEN

• Marke: TRIVEL
• Modell: VA180
• Material: Edelstahl AISI 304 (4 mm Blech)
• Schrauben: Edelstahl A2
• Dichtungen: Kork-Gummi
• Oberflächen: poliert, satiniert (elektrolytische Optionen und RAL-Farben auf Anfrage)
• Kompatible Glasdicken: 10 mm, 12 mm; teleskopische Variante 25–40 mm
• Empfohlene Türmaße: bis 1100 x 2500 mm
• Tragfähigkeit: 70 kg pro Einheit
