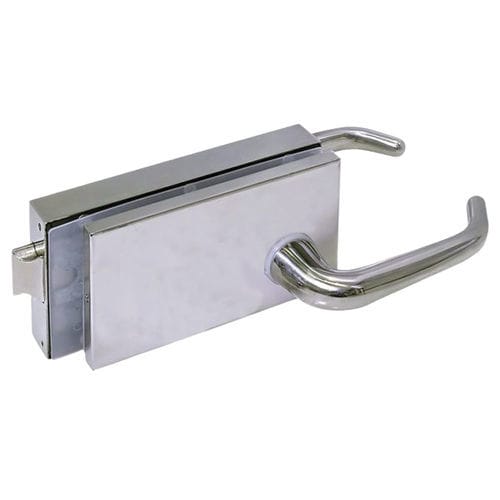

Mechanisches Schloss 1703

mit GriffTürmit mehreren Schließpunkten

Beschreibung
JANO – Horizontalschloss für Türzargen mit oder ohne Falz. Produkt für Beschläge im Bereich Schließsysteme und Glasprojekte. Verfügbar in mehreren Varianten je nach Falle und Zubehör (Griffe, Knäufe, Zylinder).

ALLGEMEINE MERKMALE

• Horizontalschloss für Türzargen mit oder ohne Falz
• Glasklemmscheiben aus eingespritzter Aluminiumlegierung mit Epoxidlackierung
• Befestigungsmaterial aus Edelstahl A2
• Frontplatten aus Edelstahl AISI 304
• Abdeckkappen aus Edelstahl AISI 316
• Griffe und Knäufe aus Edelstahl AISI 316
• Glasklemmdichtungen aus PE-Material
• Euro-Profil Mehrpunkt-Sicherheitszylinder
• Umkehrbare Falle, schlüsselbetätigt, Fallenausgang 12 mm; Fallenausgang bei Schlüsselbetätigung 23 mm
• Hebel mit zwei Schlüsselumdrehungen und Schnittschutzbehandlung, Hebelausgang 20 mm
• Zylindereingang 60 mm
• Zertifiziert nach UNE-EN 1935:2002/AC:2004, Klasse 7 / 200.000 Zyklen
• Zertifiziert nach UNE-EN 1670:2007/AC:2008, Klasse 5 (höchste Korrosionsbeständigkeit)

STANDARD-AUSFÜHRUNG

• Oberflächen: polierter Edelstahl – satinierter Edelstahl
• Empfohlenes Glasstärke: 10 mm

OPTIONEN AUF ANFRAGE

• Elektrolytische Oberflächen
• RAL-Farben

VERFÜGBARE VARIANTEN

• 1700 – Zylinderriegel - Falzrahmen
• 1701 – Zylinderriegel und Griffe - Falzrahmen
• 1702 – Zylinderriegel und Knäufe 001R – Falzrahmen
• 1702/1 – Zylinderriegel und feste Knäufe 002R – Falzrahmen
• 1703 – Riegel mit Griffen - Falzrahmen
• 1704 – Riegel mit Knäufen 001R – Falzrahmen
• 1705 – Zylinderriegel - rahmen ohne Falz
• 1706 – Zylinderriegel und Griffe – rahmen ohne Falz
• 1707 – Zylinderriegel und feste Knäufe 002R – rahmen ohne Falz
• 1708 – Riegel mit Griffen – rahmen ohne Falz
• 1709 – Riegel mit Knäufen 001R – rahmen ohne Falz

ZUSÄTZLICHE INFORMATIONEN
Enthält technische Zeichnungen und Bearbeitungsschablonen für Glas sowie Montageanleitungen für feste und bewegliche Knäufe.

EIGENSCHAFTEN / TECHNISCHE SPEZIFIKATIONEN

• Materialien: Aluminiumlegierung (Klemmscheiben), Edelstahl A2 (Befestigungsmaterial), AISI 304 (Frontplatten), AISI 316 (Abdeckkappen, Griffe und Knäufe)
• Klemm-Dichtungen: PE-Material
• Zylinder: Euro-Profil Mehrpunkt-Sicherheit; Zylindereingang 60 mm
• Riegel: reversibel; Ausgänge 12 mm / 23 mm je nach Betätigung
• Hebel: zwei Schlüsselumdrehungen, Schnittschutzbehandlung; Hebelausgang 20 mm
• Normen und Zertifikate: UNE-EN 1935:2002/AC:2004 (Klasse 7 / 200.000 Zyklen), UNE-EN 1670:2007/AC:2008 (Klasse 5 Korrosionsbeständigkeit)
• Kompatible Glasstärke: 10 mm
• Standardoberflächen: poliert und satiniert; Optionen auf Anfrage: elektrolytisch und RAL-Farben
