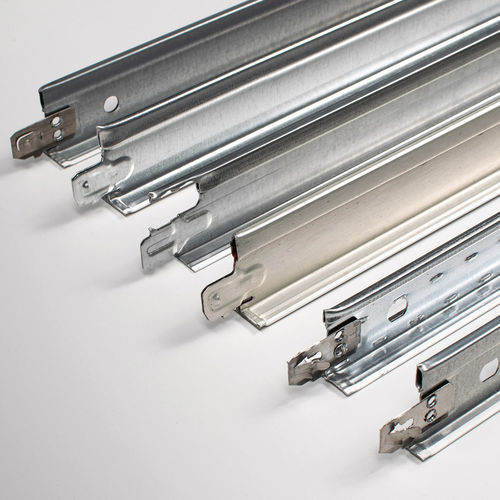

Deckenunterkonstruktion / galvanisiertem Stahl STRUTTURA A T

für den InnenbereichmodularEuroklasse A1

Übersicht
T-Strukturen für modulare abgehängte Decken sind ein Kernprodukt der Serie und sind in mehreren Varianten erhältlich, einschließlich erdbebenresistenter und demontierbarer Aufhängesysteme. Die Produkte sind CE-gekennzeichnet gemäß EN 13964 und werden mit einer Leistungserklärung (DoP) geliefert, die Eigenschaften wie Brandverhalten (EN 13501-1), Freisetzung gefährlicher Stoffe, Dicke, Belastung, Streckgrenze, Dauerhaftigkeit und Biegeklasse angibt. In Kombination mit geeigneten Steinwoll- oder Faserplatten kann das System REI120-Feuerwiderstand (EN 13501-2) erreichen. Die Produkte wurden in Zusammenarbeit mit TUV Italy auf LEED-Gutschriften abgebildet.

Freccia

• Überlappendes Profil mit "riportato"-Haken für T24 und T15, ausgelegt für metrische (mm) und imperiale (inch) Module.
• Profil kann montiert und demontiert werden, ohne den Edelstahl-"riportato"-Haken zu beschädigen.
• Standardproduktion aus feuerverzinktem Stahl (EN 10346); weitere Stahlsorten gemäß EN 10152 und EN 10169-1 verfügbar. Toleranzen und Dicken werden gegebenenfalls nach EN 10143 / EN 10131 geprüft.

Technische Daten (Freccia)
Werkstoff Struktur: Verzinkter Stahl DX51D+Z100 MAC
Werkstoff Beschichtung: Vorlackierter/ verzinkter Stahl DX51D+Z100 MAC
Werkstoff Haken: Edelstahl
Verbindung zwischen Profilen: Träger: gepresster 'Freccia'-Haken; Sekundär: Clip-Haken
Beschichtungsfarbe: Vorlackiert Weiß DONN-WHITE; Silber / Schwarz; Spiegelaluminium
Gewicht Struktur: ca. 1 Kg/m²
Mittlere Tragfähigkeit: 52,3 N
Brandverhalten: Klasse A1
Organische Beschichtung: Polyesterlack 25 μm
Zugfestigkeit: 281 N/mm²
Haltbarkeit: Klasse B
Biegeklasse: 1 (UNO) T24; 2 (DUE) T15
Verpackung: Karton mit Kunststoffumreifung
Expositionsklasse: A

X Seismic

• Überlappendes Profil mit anti-seismischem "riportato"-Haken für T24 und T15.
• Hauptmerkmal: Edelstahlhaken, der eine einfache Montage und eine sichere Verriegelung für seismische Anforderungen ermöglicht.
• Standardproduktion aus feuerverzinktem Stahl (EN 10346); weitere Stahlsorten gemäß EN 10152 und EN 10169-1. Toleranzen und Dicken geprüft nach EN 10143 / EN 10131, sofern zutreffend.

Technische Daten (X Seismic)
Werkstoff Struktur: Verzinkter Stahl DX51D+Z100 MAC
Werkstoff Beschichtung: Vorlackierter/ verzinkter Stahl DX51D+Z100 MAC
Werkstoff Haken: Edelstahl
Verbindung zwischen Profilen: Träger: profil"ricavato"-Haken; Sekundär: "riportato"-Haken
Beschichtungsfarbe: Vorlackiert Weiß DONN-WHITE; Silber / Schwarz; Spiegelaluminium
Gewicht Struktur: ca. 1 Kg/m²
Mittlere Tragfähigkeit: 52,3 N
Brandverhalten: Klasse A1
Organische Beschichtung: Polyesterlack 25 μm
Zugfestigkeit: 281 N/mm²
Haltbarkeit: Klasse B
Biegeklasse: 1 (UNO) T24; 2 (DUE) T15
Verpackung: Karton mit Kunststoffumreifung
Expositionsklasse: A

Classic Line

• Überlappendes Profil mit "ricavato"-Haken für T24 und T15; Classic Line mit verstärktem Haken für Stabilität und Festigkeit.
• Erhältlich in Stahl- und Aluminiumvarianten (Aluminium: Legierung 3000H64; vorlackierte Aluminiumoptionen verfügbar).
• Standardproduktion aus feuerverzinktem Stahl (EN 10346); weitere Stahlsorten gemäß EN 10152 und EN 10169-1. Toleranzen und Dicken geprüft nach EN 10143 / EN 10131, sofern zutreffend.

Technische Daten (Classic Line)
Werkstoff Struktur: Verzinkter Stahl DX51D+Z100 MAC; Aluminium (Legierung 3000H64)
Werkstoff Beschichtung: Vorlackierter/ verzinkter Stahl DX51D+Z100 MAC; Vorlackiertes Aluminium (Legierung 3000H64)
Verbindung zwischen Profilen: Träger: "ricavato"-Haken; Sekundär: Clip-Haken
Beschichtungsfarbe: Vorlackiert Weiß DONN-WHITE; Silber / Schwarz; Spiegelaluminium
Gewicht Struktur: ca. 1 Kg/m²
Mittlere Tragfähigkeit: 52,3 N
Brandverhalten: Klasse A1
Organische Beschichtung: Polyesterlack 25 μm
Zugfestigkeit: 281 N/mm²
Haltbarkeit: Klasse B
Biegeklasse: 1 (UNO) T24; 2 (DUE) T15
Verpackung: Karton mit Kunststoffumreifung
Expositionsklasse: A

Baionetta

• Angrenzendes Profil mit "ricavato"-Haken für T24, verstärkte Wölbung für erhöhte Stabilität.
• Entwickelt für metrische und imperiale Module.
• Standardproduktion aus feuerverzinktem Stahl (EN 10346); weitere Stahlsorten gemäß EN 10152 und EN 10169-1. Toleranzen und Dicken geprüft nach EN 10143 / EN 10131, sofern zutreffend.

Technische Daten (Baionetta)
Werkstoff Struktur: Verzinkter Stahl DX51D+Z100 MAC
Werkstoff Beschichtung: Vorlackierter Stahl DX51D+Z100 MAC
Werkstoff Haken: "ricavato"-Haken (tragend und sekundär baionetta "ricavato")
Beschichtungsfarbe: Vorlackiert Weiß DONN-WHITE; Silber / Schwarz; Spiegelaluminium
Gewicht Struktur: ca. 1 Kg/m²
Mittlere Tragfähigkeit: 52,3 N
Brandverhalten: Klasse A1
Organische Beschichtung: Polyesterlack 25 μm
Zugfestigkeit: 281 N/mm²
Haltbarkeit: Klasse B
Biegeklasse: 1 (UNO) T24; 2 (DUE) T15
Verpackung: Karton mit Kunststoffumreifung
Expositionsklasse: A

Eigenschaften / technische Spezifikationen

• CE-Kennzeichnung gemäß EN 13964; Leistungserklärung (DoP) verfügbar.
• Feuerwiderstand: REI120 erreichbar in Kombination mit geeigneten Füllpaneelen (EN 13501-2).
• Strukturmaterialien: Verzinkter Stahl DX51D+Z100 MAC; Varianten in vorlackiertem Stahl und Aluminium (Legierung 3000H64) wo angegeben.
• Hakenmaterialien: Edelstahlhaken für seismische/riportato-Funktionen; "ricavato"-Haken für klassische tragende Verbindungen.
• Beschichtung: Vorlackiert Weiß DONN-WHITE; Silber; Schwarz; Spiegelaluminium; Polyesterlack 25 μm.
• Gewicht: ca. 1 Kg/m².
• Mittlere Tragfähigkeit: 52,3 N.
• Zugfestigkeit: 281 N/mm².
• Haltbarkeit: Klasse B.
• Brandverhalten: Klasse A1.
• Biegeklasse: 1 (T24) und 2 (T15).
• Verpackung: Karton mit Kunststoffumreifung.
• Expositionsklasse: A.
