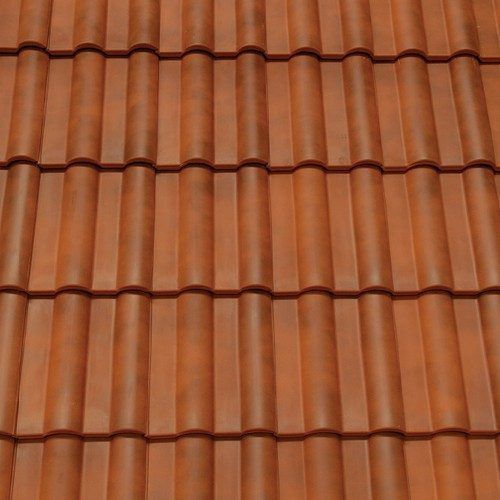

Pfanne-Dachziegel MODULA

verfalztTonKleinformat

Beschreibung
Hinweis: Die Farben, Texturen und das allgemeine Erscheinungsbild der in Bildern gezeigten Ziegel können aufgrund von Bildschirmeinstellungen, Auflösung und Lichtverhältnissen variieren. Fordern Sie Produktmuster vor dem Kauf an, um Farbe und Oberfläche zu prüfen.

Produktübersicht
Der Modula Chilton Rot Dachziegel ist ein ineinandergreifender First-/Roof-Ziegel für geneigte Dächer, geeignet für Wohn- und leichte Gewerbebauten. Er bietet ein traditionelles Profil für Neubauten und Sanierungsprojekte. Die rote Oberfläche erzeugt ein klassisches Erscheinungsbild.

Minimale Dachneigung
17,5° bei mindestens 100 mm Überdeckung
22,5° bei mindestens 75 mm Überdeckung

Deckungsleistung
9,0 Ziegel pro m2 bei 75 mm Überdeckung
9,7 Ziegel pro m2 bei 100 mm Überdeckung

Abmessungen & Gewicht
Länge x Breite: 443 x 328 mm
Deckbreite: 300 mm
Hängelänge: 416 mm
Profiltiefe: 54 mm
Min. Lattenmaß: 323 mm
Max. Lattenmaß: 368 mm
Max. Gewicht pro m2: 40.7 kg
Anzahl pro Palette: 240

Hinweise zur Installation
Montieren Sie die Ziegel unter Einhaltung der angegebenen Lattenmaße und Überdeckungen. Prüfen Sie die örtlichen Vorschriften und verwenden Sie passende Befestigungen, Unterspannbahn und Belüftung. Für die Mengenermittlung die angegebenen Deckungsleistungen zugrunde legen.

Technische Daten

• Maximum Weight Per Sqm: 40.7 kg
• Quantity Per Pallet: 240
• Length x Width: 443 x 328 mm
• Cover Width: 300 mm
• Hanging Length: 416 mm
• Profile Depth: 54 mm
• Minimal Batten Gauge: 323 mm
• Maximum Batten Gauge: 368 mm
• Minimum Roof Pitch: 17.5° at 100mm headlap; 22.5° at 75mm headlap
• Covering Capacity: 9.0 tiles/m2 (75mm headlap); 9.7 tiles/m2 (100mm headlap)
