Metalllaschensystem VALVE HD

Produktübersicht

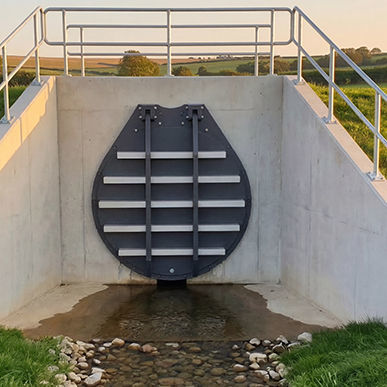

Das ACO Q-Flap Valve ist eine leichte Rückschlagklappe, die so konstruiert ist, dass Wasser frei abfließen kann, während Rückströmungen verhindert werden. An einer Wand oder Kopfwand montiert, wird sie typischerweise oberhalb der Wasserlinie an Ausläufen installiert, wo eine zuverlässige Einwegströmungssteuerung unerlässlich ist.

Die durch Schwerkraft gesteuerte Klappe öffnet sich bei abfließendem Strom schnell und schließt automatisch, sobald sich das Wasserkopfniveau ändert. Dadurch werden Netze vor Gezeitenwellen, steigenden Flüssen und Hochwasserereignissen geschützt. Ihre gleichmäßige, reaktionsschnelle Funktion unterstützt freifließende Systeme ohne das Festhalten von Ablagerungen, reduziert das Risiko von Verschlammung und hält Rohrleitungen langfristig frei. Mit einer robusten HDPE-Konstruktion bietet das ACO Q-Flap Valve langfristige Leistung in anspruchsvollen Entwässerungs-, Abwasser- und Küstenumgebungen bei minimalem Wartungsaufwand.

Merkmale

• UV-stabil für den Außenbereich: Hoher UV-Schutz für langanhaltende Leistung an exponierten Standorten.
• Für raue Umgebungen gebaut: Hergestellt aus hochwertigem HDPE mit SS316L-Komponenten (nur Q-Flap HD) für exzellenten Korrosions- und Chemikalienwiderstand.
• Lange Lebensdauer: Ausgelegt auf eine Betriebsdauer von 50 Jahren bei geringem Wartungsaufwand.
• Wartungsfähige Dichtung: EPDM-Lippendichtung ist bei Bedarf leicht austauschbar.

Vorteile

• Leicht und einfach zu handhaben: Die HDPE-Konstruktion hält das Gewicht gering und erleichtert eine schnellere und sicherere Installation.
• Verhindert Rückfluss automatisch: Das Ventil öffnet sich bei ausströmendem Wasser und schließt sicher, um Rückfluss und Überflutung zu verhindern.
• Sauberer, effizienter Betrieb: Schnelles Öffnen hilft, Schlamm- und Schmutzansammlungen im Rohr zu verhindern. Der begrenzte Öffnungswinkel stellt außerdem sicher, dass die Klappe nicht offen hängen bleibt.

Optionen / Varianten
ACO Q-Flap Valve HD

• Technische Info: Wandmontage (andere Optionen verfügbar).
• Permanenter Wassersäulendruck: 1 Mwc (über der Öffnung).
• 72-Stunden Wassersäulendruck: 5 Mwc (ab Sohlniveau).
• Standardgrößen verfügbar: DN 100-2000M.
• 50 Jahre Auslegungslebensdauer.
• Geschweißter Scharnieraufbau.
• Enthält DN 400 Verstärkung aus Edelstahl.
• Maßanfertigungen möglich.

ACO Q-Flap Valve SD

• Technische Info: Wandmontage (andere Optionen verfügbar).
• Permanenter Wassersäulendruck: 1 Mwc (über der Öffnung).
• 72-Stunden Wassersäulendruck: 5 Mwc (ab Sohlniveau).
• Standardgrößen verfügbar: DN 100-500M.
• Schnellere Montagezeit: nur vier Befestigungspunkte.
• Verschraubte Konstruktion.

Weitere Montageoptionen

• Wandmontage mit einem Winkel von 10°.
• Flanschverbindung.
• Spigot-Ende zur Verbindung mit Muffe/Kupplung oder zum Einsetzen in vorhandene Rohre.
• Öffnungsmomente der Klappe können auf Anfrage angepasst werden.

Technische Daten

• Modell: Q-Flap Valve (HD- und SD-Varianten).
• Material: HDPE (Gehäuse); SS316L-Komponenten bei Q-Flap HD, sofern angegeben.
• Dichtung: Austauschbare EPDM-Lippendichtung.
• Auslegungslebensdauer: 50 Jahre (konstruiert).
• Betrieb: Schwerkraftbetriebene Klappe für Einwegströmung; schnelles Öffnen und automatisches Schließen; begrenzter Öffnungswinkel zur Verringerung des Risikos eines Offenbleibens.
• Montage: Wand- oder Kopfwandmontage; mehrere Befestigungsoptionen (gewinkelte Montage, Flansch, Spigot).
• Scharnier/Konstruktion: Geschweißte Scharnierkonstruktion (HD); verschraubte Konstruktion (SD).
• Verstärkung: DN 400 Edelstahlverstärkung in HD-Variante enthalten.
• Standardgrößen: HD angegeben als DN 100-2000M; SD angegeben als DN 100-500M.
• Leistungskennwerte: Permanenter Wassersäulendruck ~1 Mwc (über der Öffnung); 72-Stunden-Wassersäulenkategorie bis ~5 Mwc (ab Sohlniveau) je nach Variante.
• Installation: Leichtes Design für einfachere Handhabung und schnellere Montage; SD-Variante benötigt nur vier Befestigungspunkte für schnellere Installation.
• Anwendungen: Entwässerung, Abwasser und Schutz von Küstenabläufen; Schutz vor Gezeiten, Flussanstiegen und Hochwasserereignissen.
