Wasserregelventil Q-Penstock HD

Übersicht

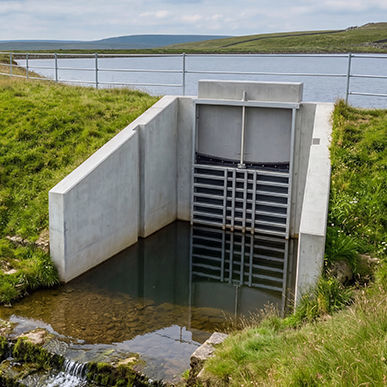

ACO Q-Penstock ermöglicht sichere Isolierung und Durchflussregelung in Systemen zur Oberflächenentwässerung und zum Hochwasserschutz. Geeignet für Abwasser- und Mischsysteme zur Offline-Speicherung, zur Steuerung von Einleitungen in Gewässer oder zum Isolieren von Bereichen für Wartungsarbeiten. Entwickelt für Beständigkeit in aggressiven Umgebungen zur Reduzierung der Lebenszykluskosten für Betreiber.

Konstruktion & Abdichtung
Hergestellt aus leichtem HDPE mit Verstärkung aus Edelstahl 316L für bessere Handhabung und Korrosionsbeständigkeit. Eine gekrümmte, vertikal bewegliche Tür mit einer hochwertigen EPDM-Dichtung sorgt für dichten Verschluss, minimiert Leckagen und verringert das Risiko von Verstopfungen.

Produktvarianten

• ACO Q-Penstock HD
• ACO Q-Penstock SD

Technische Highlights (laut Seite)

• Wandmontiertes Design (andere Montageoptionen verfügbar)
• Ausführung in HDPE mit Verstärkung aus Edelstahl 316L
• Gekrümmte, vertikal bewegliche Tür mit EPDM-Dichtung
• Ausgelegt für Einsatz in Oberflächen- und Abwassersystemen (Schmutz- und Mischwasser)
• Robuste Bauweise für aggressive Umgebungen und lange Lebensdauer

Konfigurationen und Optionen

• Situation mit aufsteigendem Spindel
• Verschiedene manuelle und elektrische Antriebe
• Schwerlast-Penstocks mit höherem Druck auf Anfrage
• Quadratische, rechteckige oder eiförmige Öffnungen
• Wehr-Penstock mit Abwärtsöffnung
• Muffen- oder Flanschmontage

Downloads
Produktunterlagen sind für ACO Q-Penstock HD und ACO Q-Penstock SD verfügbar (technische Broschüren und DWG/PDF-Dateien auf der Seite aufgeführt).

Technische Daten

• Materialien: HDPE-Gehäuse mit Verstärkung aus Edelstahl 316L
• Dichtung: EPDM Hochleistungsdichtung
• Bemessungslebensdauer: 50 Jahre (angegeben)
• Normen: Entspricht BS7775 (beide Varianten); einige Varianten verweisen auf DIN-19569-4 Klasse 4
• Standardgrößen verfügbar (angegebener Bereich): DN 100–1500 mm (eine Variante) und DN 100–600 mm (andere Variante)
• Maximale Wassersäule: 5 m (beidseitig) für eine Konfiguration angegeben; 3 m (beidseitig) für die andere
• Montage: Wandmontage (andere Montageoptionen referenziert)
