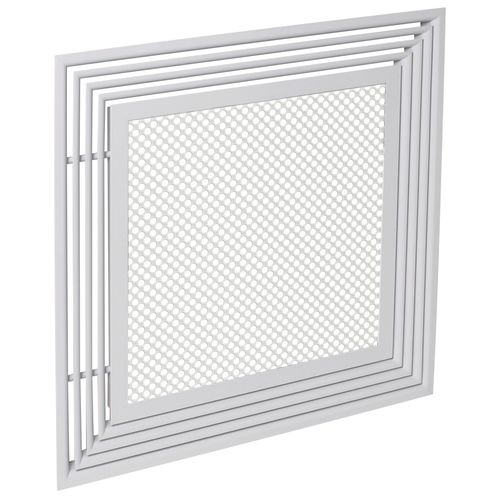

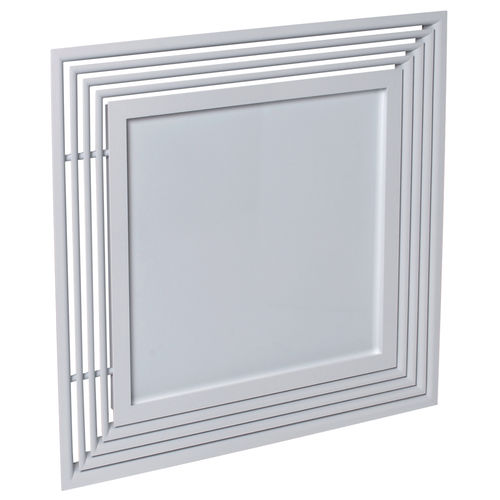

Deckenmontierter Luftdiffusor ALD 610K

quadratischSchlitz

Zuluftauslass mit eingebautem Rücklauf. Abluftfilter an der Vorderseite zugänglich. Einbau in Tbar oder Fine-Line abgehängte Deckensysteme (600 x 600 oder 675 x 675 mm). Geeignet für zentrale Luftmanagementsysteme (kanalisierte Gebläsekonvektoren). Fester Luftauslass in vier Richtungen, mit 1-4 Schlitzen. Spezifisches Doppelplenum mit ausgerichteten Zu- und Abluftanschlüssen - Anschluss Ø 250. Heizungs- und Klimasysteme. Zentralplatte am Rücklaufkanal optional mit Filter ausgestattet (in diesem Fall öffnet sich der zentrale Kern). VERWENDUNG - Luftzufuhr oder Abluft. - Feste horizontale 4-Richtungsausblasung mit 1, 2, 3 oder 4 Schlitzen. - Abluftausführung mit Filterhalter und zu öffnendem Kern für einfachen zugang zum Filter. - Deckenauslass zum Einbau als Ersatz für einen Standard 600 x 600 mm oder 675 x 675 mm abgehängten Deckenplatte (T-Rahmen). - Es besteht die Möglichkeit, einen Filter am Abluftauslass anzubringen, um den Filter des des Konvektorlüfters zu ersetzen. KONSTRUKTION - Gehäuse und Deflektoren aus stranggepresstem Aluminium. - Zentralplatte aus Stahl. Hinweis: Die Zentralplatte kann durch eine abgehängte Deckenplatte ersetzt werden deckenplatte ersetzt werden, die im gleichen Format wie die Platte ausgeschnitten abschluss. - Abluftmodell mit Filterhalterung und zu öffnendem Mittelkern für einfachen zugang zum Filter. - Anschlussplenum aus verzinktem Stahl mit seitlichem Anschluss (RE) oder anschluss oben (RT), einfach oder isoliert. FINISH - Aluminium mit Epoxidharzlackierung, RAL 9010 weiß. - Lackierung aus RAL-Farbkarte. Sehen Sie sich die Liste der verfügbaren farben im Anhang. BEFESTIGUNG - Verdeckte Befestigung des Auslasses am Anschlusskasten mit nicht abnehmbaren klammern. - Befestigung an der Betondecke mit Klammern am Plenum.
