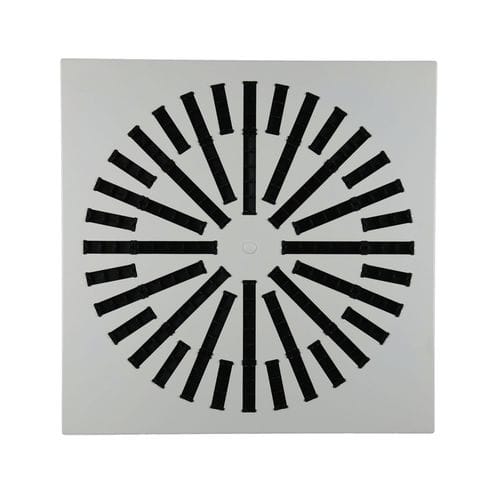

Deckenmontierter Luftdiffusor SF 785

hängendquadratischSchlitz

Verstellbarer, feststehender quadratischer Diffusor, der einen Drallluftstrahl ermöglicht. An der Decke montiert. Schneller Temperaturausgleich. Entwickelt für Einsatzorte, die eine hohe Mischleistung bei niedriger Deckenhöhe erfordern. SF 785 und 775 : Einstellbarer Diffusor. SF 786 : Feste Diffusion. Konstruktion : Gehäuse aus gelochtem Stahlblech. Verstellbare Abweiser aus Polypropylen (außer SF 786). Ausführung : Frontplatte Epoxidharzlack RAL 9010 weiß 85% oder Lackierung nach RAL-Farbkarte. Abweiser schwarz RAL 9005 (ausgenommen SF 786). Abmessungen SF 785 und SF 775 : Die Abmessungen reichen von 400 x 400 bis 825 x 825 mm. Die Abmessungen 600 x 600 mm sind ideal für abgehängte Deckenplatten. Abmessungen SF 786 : Einzelgröße verfügbar: 600 x 600 mm (geeignet für Standard-Deckenplatten). Befestigung : F0 : verdeckte Schraubbefestigung am Hals des Auslasses. F7 : sichtbare Befestigung mit Schraube und Brücke. Befestigung an der Betondecke mit Klammern am Anschlusskasten. Zubehör : RE-Anschlussplenum mit seitlichem Abzweiganschluss. RT Anschlussplenum mit oberem Abzweiganschluss. Eingebauter Strömungsteiler. Erhältlich in Grundausführung oder isoliert an 2 oder 5 Seiten. VERWENDUNG - Luftzufuhr. - Einstellbare Diffusion, die einen Drallluftstrahl ermöglicht. - Schneller Temperaturausgleich. - Konzipiert für Einsatzorte, die eine hohe Mischrate bei niedriger deckenhöhe. - An der Decke montiert. - Abmessungen 600 x 600, geeignet für Standard-Hängedecken. KONSTRUKTION - Gehäuse aus gestanztem Stahlblech. - Verstellbare Abweiser aus Polypropylen. FARBE - Frontplatte Epoxidharzlack RAL 9010 weiß 85%. - Abweiser schwarz RAL 9005. - Lackierung nach RAL-Farbkarte. Siehe die Liste der verfügbaren farben im Anhang.
