Stellantrieb für Rollläden S/E

für Fenstereinflügeliggleitend

Beschreibung

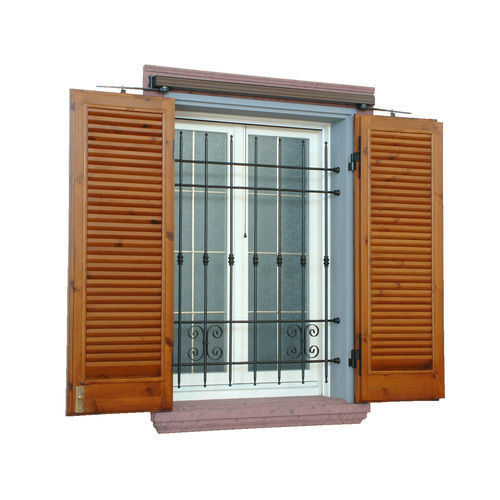

Der Antrieb S/E wurde zum Bewegen von Rollläden und verglasten Fensterflügeln entwickelt. Die Montage dieses Modells erfolgt in der Wand oberhalb des Fensters, weshalb es sich besonders eignet, wenn Gitter oder Insektenschutz das seitliche Anbringen verhindern. Der Antrieb lässt sich auch an bestehenden Rollläden und Fenstern einsetzen, ohne Wand oder Flügel zu verändern.

Design und Funktion
Das harmonische Design und die kompakten Abmessungen (60 x 50 mm) beeinträchtigen die Optik des Fensters nicht. Die Bewegung ist gleichmäßig und leise, mit der Möglichkeit, die Flügel in jeder Position zu stoppen; für den Notfall ist eine manuelle Bedienung vorgesehen.

Allgemeine Merkmale
Der Antrieb besteht aus zwei 230 V-Motorgetrieben mit wartungsfreier Stahlmechanik, die in einem vorlackierten, extrudierten Aluminiumgehäuse montiert sind. Eine mechanische Sicherheitskupplung macht das System auch bei starken Windböen sicher. Alle Stahlkomponenten sind korrosionsgeschützt. Die Kombination der Teile bildet eine robuste monoblocktragende Struktur, die maßgerecht geliefert und montagebereit ist.

Steuerungen
Für die Bewegung der Flügel können folgende Steuerungsarten verwendet werden:

• Synchronisiert mit der Steuerung C/C (automatisch): erlaubt das Öffnen und Schließen eines einzelnen Fensterflügels oder aller Rollläden des Hauses gleichzeitig (Zentralsteuerung). Zur Steuerung C/C kann ein RX2-Funkempfänger mit Fernbedienung hinzugefügt werden.
• Synchronisiert mit der Steuerung DP1 (Taster mit Anwesenheitsbedienung).
• Getrennt mit zwei Doppel-Tastern in Anwesenheitsbedienung (Schaltplan mit zwei Doppel-Tastern verfügbar).

Elektrische Verriegelungen
Elektrische Verriegelungen sind auf Anfrage erhältlich und erhöhen die Haltekraft gegen äußere Manipulation. Es werden zwei Lösungen angeboten: Haken G/I (innerhalb des Gehäuses montiert, nur für Fenster) oder Haken G/E (äußerlich am Flügel befestigt, für Rollladen und Fenster).

Integrationsfähigkeit
Ancellotti-Automatisierungen lassen sich in Hausautomationstechnologien integrieren. Sie können zudem an USV-Systeme angeschlossen werden, um den Betrieb bei Stromausfall aufrechtzuerhalten.

Technische Daten Antrieb S/E
Spannung: 230 V 50 Hz
Aufnahme: 0,45 A
Drehmoment: 42 Nm
Manöverzeit für 180°: 13 s
Max. irreversibles Drehmoment: 90 Nm
Schallpegel: 33 dB

Eigenschaften / Technische Spezifikationen

• Zwei 230 V-Motorgetriebe mit wartungsfreier Stahlmechanik
• Gehäuse aus extrudiertem, vorlackiertem Aluminium
• Mechanische Sicherheitskupplung
• Korrosionsschutzbehandlung auf Stahlkomponenten
• Monoblock-tragstruktur, maßgefertigt und montagebereit
• Kompakte Abmessungen: 60 x 50 mm
• Möglichkeit, die Flügel in jeder Position zu stoppen, und manuelle Notbedienung
• Integrierbar mit Steuerungen (C/C, DP1) und RX2-Funkempfänger; USV-kompatibel
• Optionale elektrische Verriegelungen: Haken G/I und Haken G/E
