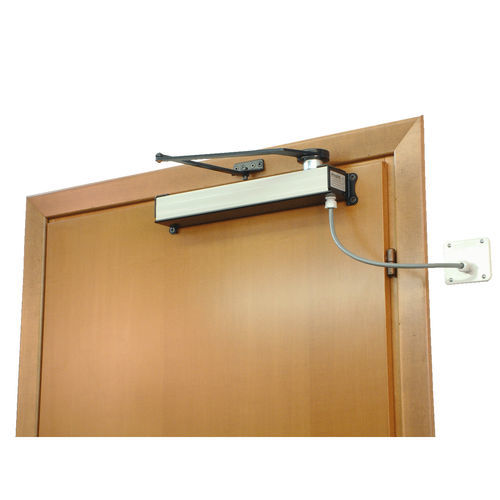

Stellantrieb für Fenster S/P

für Türeinflügelig

Beschreibung
Der S/P-Antrieb, entwickelt zur Betätigung von Glas-Türen und -Fenstern, vereint ästhetisches Design mit Funktionalität; sein kompakter Platzbedarf bietet hohe Einbauflexibilität. Dieses Modell ist besonders geeignet für die Direktmontage auf dem Flügel, wenn oberhalb des Rahmens nicht genügend Platz vorhanden ist. Die Bewegung ist gleichmäßig und leise, mit der Möglichkeit, den Flügel in jeder Position zu stoppen; für den Notfall ist eine manuelle Bedienung vorgesehen.

Eigenschaften

• Bestehend aus einem Getriebemotor (230 V) mit wartungsfreier Stahlmechanik, eingebaut in ein stranggepresstes, vorkonserviertes Aluminiumgehäuse.
• Mechanische Sicherheitskupplung zum Schutz des Antriebs gegen Überlastungen.
• Alle Stahlkomponenten sind einer Korrosionsschutzbehandlung unterzogen.
• Tragende Monoblock-Struktur, montagefertig.
• Der Antrieb wird reversibel, wenn der Flügel manuell über ein Drehmoment von 90 Nm hinausgeschoben wird.
• Notmanuelle Bedienung möglich; für längere manuelle Nutzung können die Kupplungsschrauben gelöst werden, um den Flügel vollständig freizugeben.

Steuereinheiten

• Synchronisiert mit der Steuerung C/C im Automatikbetrieb: ermöglicht das Öffnen und Schließen des einzelnen Elements oder aller Elemente gleichzeitig über eine zentrale Steuerung; an die C/C-Steuerung kann ein Funkempfänger RX2 mit Fernbedienung angeschlossen werden.
• Synchronisiert mit der Steuerung DP1 mit Anwesenheitsbedienung.
• Getrennte Bedienung mit zwei doppelten Anwesenheitsdrucktastern.

Elektrisches Schloss
Das Haken-Elektroschloss G/E (auf Anfrage lieferbar) erhöht die Haltekraft im geschlossenen Zustand gegen mögliche Manipulationsversuche von außen.

Integration
Die Antriebe sind in Smart-Home-Systeme integrierbar. Sie können außerdem an USV-Gruppen (UPS) angeschlossen werden, um den Betrieb bei Stromausfall aufrechtzuerhalten.

Technische Daten
Netzversorgung: 230 V 50 Hz
Stromaufnahme: 0,45 A
Drehmoment: 42 Nm
Bewegungszeit für 180°: 13 s
Max. Unumkehrbares Drehmoment: 90 Nm
Geräuschpegel: 33 dB
Betriebszyklus: 20 %

Eigenschaften / technische Spezifikationen

• Netzversorgung: 230 V 50 Hz
• Stromaufnahme: 0,45 A
• Nennmoment: 42 Nm
• Max. unumkehrbares Drehmoment: 90 Nm
• Bewegungszeit für 180°: 13 Sekunden
• Geräuschpegel: 33 dB
• Betriebsart: 20 % (Stundenanteil)
• Getriebemotor mit wartungsfreier Stahlmechanik
• Gehäuse aus stranggepresstem, vorkonserviertem Aluminium
• Bremse/Kupplungsmechanismus für Sicherheit und Handhabung der manuellen Bedienung
• Stahlkomponenten korrosionsgeschützt behandelt
