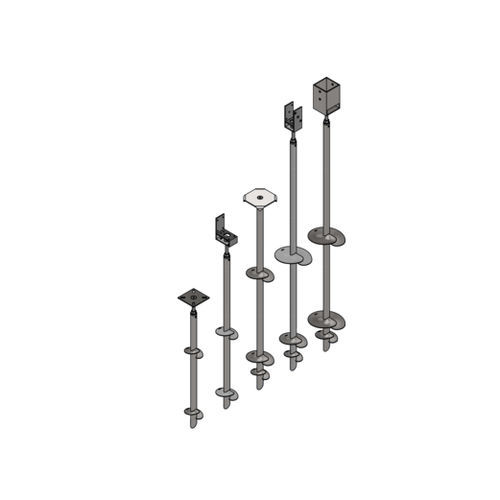

Stahl-Fundamentschraube HÉLIPIEUXfür Gebäudedauerhafthöhenverstellbar
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Stahl
- Auftragebereich
- für Gebäude
- Weitere Eigenschaften
- dauerhaft, höhenverstellbar
Beschreibung
Was ist HELIPIEUX?
Eine innovative Verankerungslösung
Höhere Tragfähigkeit
Vielseitigere spiralförmige Scheiben
Immer die richtige Länge
Platten, um alles zu fixieren
Schnelle und einfache Montage
Download
Merkmale / technische Daten
- Eine neue Reihe von Schraubpfählen, die die von ANCR'EST entwickelte Technologie der spiralförmigen Scheiben verwendet, basiert auf einem Pfahl mit 33,7 mm Durchmesser und 2 bis 3 Scheiben je nach Modell.
- Konzipiert für fundamente ohne Beton für Außenkonstruktionen.
- Einzelne Tragfähigkeit höher als Marktangebote und mehrere Längen zur Anpassung an die Geologie des Standorts.
- Spiralförmige Scheiben erleichtern die Montage und sichern gleichzeitig maximale Tragfähigkeit.
- Breites Sortiment an Platten und Möglichkeit kundenspezifischer Ausführungen.
Eine innovative Verankerungslösung
- Bietet höhere Tragfähigkeiten als Standardangebote am Markt für gezielte Anwendungen.
- Varianten der ANCR'EST-Schraubpfahlreihen mit spiralförmiger Scheibentechnologie liefern garantierte hohe Kapazitäten.
- Geeignet für eine größere Bandbreite an Böden mit erhöhter Tragfähigkeit.
- Besonders geeignet für Böden mit starken Schwind-Quell-Schwankungen.
- Großes Zubehörprogramm und Konstruktionsbüro fertigt Platten auf Anfrage.
- Umfassendes ANCR'EST-Schraubpfahl-Angebot von 500 kg ELU bis zu mehreren zehn Tonnen in Sonderausführung.
Höhere Tragfähigkeit
- Die Reihe ist in 5 Modellen mit 5 ELU-Kapazitäten erhältlich: 500, 750, 1000, 1500 und 2000 kg.
- Fertigung aus S355 Baustahl.
- Pfahlrohr: Ø 33,7 mm, Wandstärke 3,25 mm, bietet mechanische Festigkeit über den Anforderungen.
- Zug-/Druckfestigkeit des Rohrs: 88 kN.
- Scherfestigkeit des Rohrs: 25 kN.
- Durchmesser der Scheiben: von 100 bis 200 mm je nach Lastaufnahmebedarf und Tragfähigkeit des Bodens.
- Technische Bewertungen befinden sich in der Validierung durch eine externe Prüfstelle.
Vielseitigere spiralförmige Scheiben
- Scheiben von 100 bis 200 mm erhöhen die Tragfähigkeit in weniger tragfähigen Böden und reduzieren die Anzahl der benötigten Verankerungen.
- Die spiralförmige Form der Scheibe beeinträchtigt nicht den Zusammenhalt des Bodens und ermöglicht eine bessere Sofortaufnahme.
- Abgerundete Schneidekante und großer Gewindegang erleichtern das Eindringen in grobkörnige Böden.
- Die zwei Scheiben sichern die Tragfähigkeit, die obere Scheibe verbessert die Horizontallage; eine Eindringsscheibe erleichtert die Montage für die Modelle ELU1000, ELU1500 und ELU2000.
Immer die richtige Länge
- 4 Standardlängen: 750 bis 1500 mm zur Anpassung an die Geologie des Bodens und zur Optimierung der Lastaufnahme.
- Verlängerungen von 250 bis 1000 mm ermöglichen das Erreichen tieferer tragender Horizonte.
- Verstellbarer Kopf ermöglicht die Anpassung der Montage bei Ablehnung durch Kürzen des Rohrs und schnelles Befestigen der Plattenaufnahme.
Platten, um alles zu fixieren
- Großes Sortiment an Platten für alle Einsatzzwecke.
- Befestigungssystem mit M16-Schrauben, höhenverstellbar.
- System mit konkav/konvexen Unterlegscheiben zur Einstellung von Orientierung und Niveau.
- Konstruktionsbüro entwickelt kundenspezifische Platten in Kleinserien auf Anfrage.
Schnelle und einfache Montage
- Montagewerkzeug besteht aus einer 46 mm HEX-Kupplung, die am HELIPIEUX mit einer Welle und zwei Splinten gehalten wird.
- Verwendbar mit einem Antrieb, der ein Drehmoment von etwa 2.000 Nm benötigt.
Download
- Laden Sie die HELIPIEUX-Broschüren herunter (Broschüren auf der Website verfügbar).
Merkmale / technische Daten
- Produktname: HELIPIEUX
- Marke: ANCR'EST
- Material: Baustahl S355
- Rohr: Ø 33,7 mm, Wandstärke 3,25 mm
- Anzahl der Scheiben: 2 bis 3 je nach Modell
- Scheibendurchmesser: 100 bis 200 mm
- Verfügbare ELU-Kapazitäten: 500, 750, 1000, 1500, 2000 kg
- Standardlängen: 750 bis 1500 mm
- Verlängerungen verfügbar: 250 bis 1000 mm
- Rohrzug-/druckfestigkeit: 88 kN
- Rohrscherfestigkeit: 25 kN
- Montagewerkzeug: 46 mm HEX-Kupplung, empfohlenes Drehmoment ≈ 2 000 Nm
