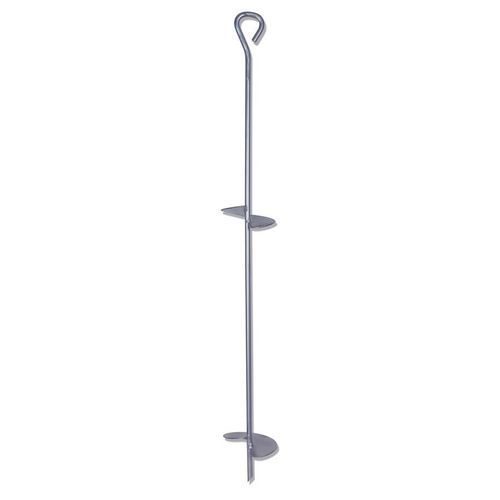

Fundamentschraube / galvanisiertem Stahl

für Gebäudezertifizierthöhenverstellbar

Präsentation
Geeignet für tonige, sandige, schlammige und torfige Böden von geringer bis hoher Verdichtung sind Schraubpfähle in mehreren Dimensionen von Stange und Helixblatt erhältlich. Die Verankerungssysteme werden an die Anforderungen angepasst. Für Abspann- oder Festmacheranwendungen sind die Anker mit einer Öse ausgestattet. Zur Unterstützung von Pontons, Terrassen, Veranden, Gebäuden oder Strukturen sind maßgefertigte, höhenverstellbare Platten verfügbar. Schraubpfähle sind so ausgelegt, dass sie erhebliche Horizontallasten aufnehmen können, wobei eine patentierte Stabilisationsplatte geringere Rohrdurchmesser und -längen ermöglicht und somit Platzbedarf und Gewicht reduziert. Die Pfähle lassen sich durch end-zu-end-Kupplungen an Ihre Logistik-, Handhabungs- und Einbauanforderungen anpassen und sind so ideal für beengte Bereiche.

Vorteile der Schraubpfähle
Diese Fundamente bieten mehrere Vorteile gegenüber Beton-Fundamenten vom Ballasttyp. Die Montage einer Spiralanker erfordert keine schweren Hebegeräte und ist schnell, die Installation dauert nur wenige Minuten. Die Nutzung der Anlagen ist nach der Montage sofort möglich. Der geringe Platzbedarf eröffnet zahlreiche Möglichkeiten für beengte Einsatzorte. Ihr reduzierter CO2-Fußabdruck und die geringe Flächenbeeinträchtigung machen sie zu einer umweltsinnvollen Lösung; sie sind gegenüber Ballastankern reversibel. Diese Aspekte verbessern auch die maritime Sicherheit und den Schutz sensibler Bereiche. Die verwendeten Stähle entsprechen den europäischen Normen und unsere Schweißer sind nach NF EN ISO 9606-1 qualifiziert. Unsere Verankerungen können durch Verzinkung oder durch ein kathodisches Schutzsystem gegen Korrosion geschützt werden. Unser Engineering-Service kann den für Ihr Projekt geeigneten Schraubpfahltyp bestimmen.

Fotos

• Foto 1: Abspanninstallation zur Stabilisierung von Beobachtungspfosten
• Foto 2: Schwer zugängliche Stelle - Abspanninstallation zur Stabilisierung von Beobachtungspfosten
• Foto 3: Stabilisationsplatte – Baustelle MADONNE

Technische Merkmale / Spezifikationen

• Pfahltypen: massiv glatte Stange und massiv gewindete Stange
• Befestigung (massiv glatte Stange): geschweißte Öse
• Befestigung (massiv gewindete Stange): Öse auf Mutter oder Platte mit Mutter und Gegenmutter
• Helixblatt oder multi-Helixblätter erhältlich
• Lastabtragende, geschweißte Helixblätter
• Zusammensteckbare Verankerungen (End-zu-End-Montage für beengte Bereiche)
• Patentierte Stabilisationsplatte zur Reduzierung von Rohrdurchmessern und -längen
• Maßgefertigte, höhenverstellbare Platten für Pontons, Terrassen, Veranden, Gebäude oder Strukturen
• Schutzoptionen: Verzinkung oder kathodischer Schutz gegen Korrosion
• Stähle entsprechen den europäischen Normen
• Schweißer qualifiziert NF EN ISO 9606-1
