Stellantrieb mit Doppelrückschlag OVER series

für Türmit Akkueinflügelig

Produkt

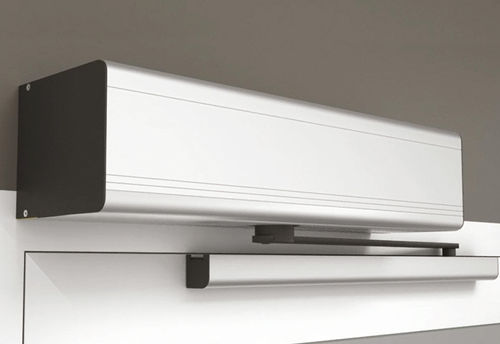

OVER / OVER HEAVY / OVER EVO (42605/001-002-003) – Antriebssysteme für Innenschwenktüren, für Dauerbetrieb; geeignet für Türflügel bis zu den angegebenen Maximalgewichten (siehe Spezifikationen).

Übersicht
Automationssysteme für Innenschwenktüren mit Encoder-Steuerung zur präzisen Regelung von Motor und Türzustand. Verfügbare Varianten: OVER, OVER HEAVY und OVER EVO. OVER EVO bietet motorisierte Öffnung und federunterstütztes Schließen, um im Stromausfall ein sicheres Schließen zu gewährleisten. Optionale bürstenlose Motorentechnologie für längere Lebensdauer und geringeren Wartungsaufwand.

Hauptfunktionen und Sicherheitsmerkmale

• Encoder-basierte Steuerung für präzise Motor- und Türzustandsüberwachung
• HINDERNISERKENNUNG (über Encoder): stoppt und/oder kehrt die Flügelbewegung um, wenn ein Hindernis erkannt wird
• NOTÖFFNUNGSmodus: bei Stromausfall kann das System die Tür in OFFEN und STOP setzen oder den Betrieb mit optionaler Notstrombatterie fortsetzen
• PUSH & GO: erkennt manuelles Anschieben der Tür und ermöglicht Öffnen
• OVER und OVER HEAVY: motorisierte Öffnung und Schließung; OVER EVO: motorisierte Öffnung und federunterstütztes Schließen (sicheres Schließen bei Stromausfall)

Technische Daten (Tabelle)
NETZSPANNUNG — OVER: (nicht spezifiziert) ; OVER HEAVY: 100/240 V - 50/60 Hz ; OVER EVO: (nicht spezifiziert)
MOTORVERSORGUNG — OVER: (nicht spezifiziert) ; OVER HEAVY: 24 V ; OVER EVO: (nicht spezifiziert)
ZUBEHÖRSPANNUNG — OVER: (nicht spezifiziert) ; OVER HEAVY: 12 V DC - 1A max. ; OVER EVO: (nicht spezifiziert)
ZUGKRAFT — OVER: 20 Nm ; OVER HEAVY: 40 Nm ; OVER EVO: 23 Nm
MAX. ANTRAGSMAß FÜR DEN FLÜGEL — OVER: 200 kg ; OVER HEAVY: 300 kg ; OVER EVO: 220 kg
AUFGENOMMENE LEISTUNG — OVER: 40 W ; OVER HEAVY: 70 W ; OVER EVO: 70 W
MAX. FLÜGELBREITE — OVER: L=1200 mm ; OVER HEAVY: L=1500 mm ; OVER EVO: L=1200 mm
NUTZUNGSFREQUENZ — OVER: (nicht spezifiziert) ; OVER HEAVY: S3 = 100% - Dauerbetrieb ; OVER EVO: (nicht spezifiziert)
ÖFFNUNGSWINKEL — OVER: (nicht spezifiziert) ; OVER HEAVY: 100° max. ; OVER EVO: (nicht spezifiziert)
HINDERNISERKENNUNG — OVER: (nicht spezifiziert) ; OVER HEAVY: EYES einstellbar ; OVER EVO: (nicht spezifiziert)
MAX. ÖFFNUNGSGESCHWINDIGKEIT — OVER: (nicht spezifiziert) ; OVER HEAVY: 2-6 s ; OVER EVO: (nicht spezifiziert)
BETRIEBSTEMPERATUR — OVER: (nicht spezifiziert) ; OVER HEAVY: -15° C / +50° C ; OVER EVO: (nicht spezifiziert)
NOTSTROMBATTERIE — OVER: (nicht spezifiziert) ; OVER HEAVY: OPTIONAL ; OVER EVO: (nicht spezifiziert)
SCHUTZART — OVER: (nicht spezifiziert) ; OVER HEAVY: IP20 ; OVER EVO: (nicht spezifiziert)
ZERTIFIZIERT — OVER: (nicht spezifiziert) ; OVER HEAVY: EN16005 ; OVER EVO: (nicht spezifiziert)

Weitere Informationen
Der Encoder ermöglicht präzise Hinderniserkennung und feinfühlige Bewegungssteuerung. Optionale Notstrombatterie zur Aufrechterhaltung des Betriebs bei Stromausfall. Die PUSH & GO-Funktion vereinfacht das manuelle Öffnen. Das federunterstützte Schließen des OVER EVO gewährleistet sicheres Schließen auch bei Stromausfall.

Spezifikationen / technische Merkmale

• Serie: OVER / OVER HEAVY / OVER EVO
• Modellcodes: 42605/001-002-003
• Max. anwendbares Flügelgewicht: OVER 200 kg; OVER HEAVY 300 kg; OVER EVO 220 kg
• Zugkraft: OVER 20 Nm; OVER HEAVY 40 Nm; OVER EVO 23 Nm
• Aufgenommene Leistung: 40 W (OVER), 70 W (OVER HEAVY / OVER EVO)
• Motorversorgung (OVER HEAVY): 24 V
• Zubehörversorgung (OVER HEAVY): 12 V DC - 1A max.
• Max. Flügelbreite: OVER L=1200 mm; OVER HEAVY L=1500 mm; OVER EVO L=1200 mm
• Nutzungsfrequenz (OVER HEAVY): S3 = 100% - Dauerbetrieb
• Öffnungswinkel (OVER HEAVY): bis 100° max.
• Max. Öffnungszeit (OVER HEAVY): 2-6 s
• Betriebstemperatur (OVER HEAVY): -15° C / +50° C
• Schutzart (OVER HEAVY): IP20
• Zertifizierung (OVER HEAVY): EN16005
• Funktionen: Encoder-Steuerung, Hinderniserkennung, Notöffnungsmodus, optionale Notstrombatterie, PUSH & GO
• Variantendetails: OVER und OVER HEAVY – motorisierte Öffnung und Schließung; OVER EVO – motorisierte Öffnung und federunterstütztes Schließen (sicheres Schließen bei Stromausfall)
• Bürstenlose Motoroption für erhöhte Lebensdauer und reduzierten Wartungsaufwand
