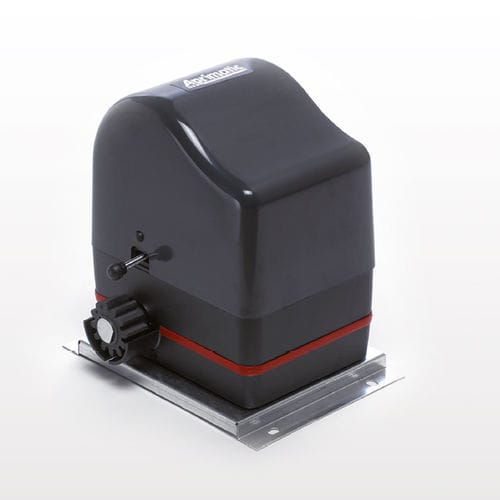

Stellantrieb für Schiebetore ONDA 624

mit eingebautem Notausgangmit Akkugleitend

Produktübersicht
Niederspannungs-Gearmotor für Schiebetore, geeignet für Wohnflügel bis 600 kg und Wohnanlagen bis 400 kg. Elektronische Drehmomentregelung in Verbindung mit Encoder-Technik gewährleistet sanftes Annähern und präzise Positionierung beim Öffnen und Schließen.

Sicherheit und Betrieb
Erfüllt die Normen EN12453 und EN12445 hinsichtlich Hinderniserkennung und Umkehrung der Bewegung. Optionales internes Batterie-Set sichert den Betrieb bei Netzausfall. Notentriegelungshebel mit individuell angefertigtem Schlüssel ermöglicht manuelle Bedienung bei Stromausfall. Produkt zertifiziert unter den vorgesehenen Montagebedingungen.

Konstruktion und Design
Druckguss-Aluminiumgehäuse und Schneckengetriebemotor mit Aluminiumgehäuse sowie integrierter elektronischer Steuerung. Wird mit höhenverstellbarer Fundamentplatte zur Justierung vor Ort geliefert.

TECHNISCHE DATEN
HAUPTNETZ: 230 V - 50 Hz
MOTORVERSORGUNG: 24 V DC
MAX. FLÜGELGEWICHT: 600 kg
ZYKLENZAHL: 100 Zyklen/Tag
SCHUTZART: IP44
MAX. AUFGENOMMENER STROM: 4,2 A
MAX. AUFGENOMMENE LEISTUNG: 80 W
MAX. SCHUBKRAFT: 650 N
MAX. LINEARGESCHWINDIGKEIT: 10 m/min
BETRIEBSTEMPERATUR: -20° bis +55° C
RITZELHÖHE ÜBER BODEN: 55 mm
BETRIEBSGEWICHT: 7 kg

Technische Merkmale / Spezifikationen

• Modellcode: 41102/001
• Typ: Niederspannungs-Gearmotor für Schiebetore
• Einsatz: Wohnbereich (Flügel bis 600 kg); Wohnanlage (Flügel bis 400 kg)
• Sicherheitsnormen: EN12453, EN12445
• Antriebstechnik: Schneckengetriebemotor mit Encoder und elektronischer Drehmomentregelung
• Stromversorgung (Haupt): 230 V - 50 Hz
• MOTORSTROMVERSORGUNG: 24 V DC
• Max. Flügelgewicht: 600 kg
• Zyklenzahl: 100 Zyklen/Tag
• Schutzart: IP44
• Max. Schubkraft: 650 N
• Max. Lineargeschwindigkeit: 10 m/min
• Betriebstemperaturbereich: -20° bis +55° C
• Ritzelhöhe über Boden: 55 mm
• Betriebsgewicht: 7 kg
• Optional: Internes Batterie-Set zur Betriebsfortführung bei Netzausfall
• Konstruktion: Druckguss-Aluminiumgehäuse; höhenverstellbare Fundamentplatte; Notentriegelungshebel mit individuellem Schlüssel
