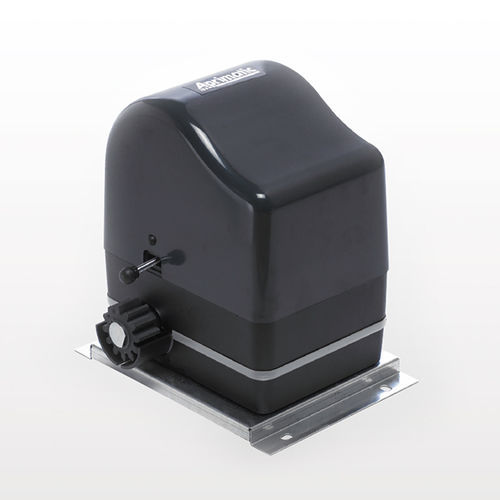

Stellantrieb für Schiebetore ONDA 623

für Toregleitendmit Akku

Übersicht
Niederspannungs-Winkelgetriebemotor für Schiebetore. Für Wohnanlagen bis 600 kg und für Wohnblocks/Mehrfamilienanlagen bis 400 kg.

Sicherheit und Steuerung
Entspricht den Normen EN 12453 und EN 12445 hinsichtlich Hinderniserkennung und Umkehr der Bewegung. Elektrische Drehmomentregelung kombiniert mit Encoder-Technik gewährleistet ein kontrolliertes Annähern beim Öffnen und Schließen.

Stromversorgung / Kontinuität
Der Betrieb kann bei Netzausfall durch ein optionales Batteriepaket aufrechterhalten werden, das im Gehäuse des Antriebs untergebracht werden kann.

Konstruktion und Mechanik
Druckguss-Aluminiumgehäuse, Schneckenradgetriebemotor mit Aluminiumgehäuse. Integrierte elektronische Steuerungseinheit. Höhenverstellbare Fundamentplatte. Notentriegelungshebel mit kundenspezifischem Schlüssel für die manuelle Entriegelung bei Stromausfall. (*) Produkt zertifiziert unter idealen Installationsbedingungen.

Identifikation
Modellcode: 41623/001

Technische Daten
HAUPTNETZSPANNUNG : 230 V - 50 Hz
MAX. FLÜGELGEWICHT : 600 kg
ANZAHL ZYKLEN : 100 Zyklen/Tag
SCHUTZART : IP44
MAX. AUFGENOMMENE LEISTUNG : 1,3 A
MAX. AUFGENOMMENER STROM : 250 W
MAX. SCHUBKRAFT : 650 N
MAX. LINEARGESCHWINDIGKEIT : 10 m/min
BETRIEBSTEMPERATUR : -20º +55º C
HÖHE DES RITZELS ÜBER BODEN : 55 mm
GEWICHT BETRIEBSANTRIEB : 7 Kg

Eigenschaften / technische Spezifikationen

• Hauptnetzspannung: 230 V - 50 Hz
• Max. Flügelgewicht: 600 kg
• Anzahl Zyklen: 100 Zyklen/Tag
• Schutzart: IP44
• Max. aufgenommene Leistung: 1,3 A
• Max. aufgenommener Strom: 250 W
• Max. Schubkraft: 650 N
• Max. Linear­geschwindigkeit: 10 m/min
• Betriebstemperatur: -20º +55º C
• Höhe des Ritzels über Boden: 55 mm
• Gewicht Antrieb: 7 Kg
