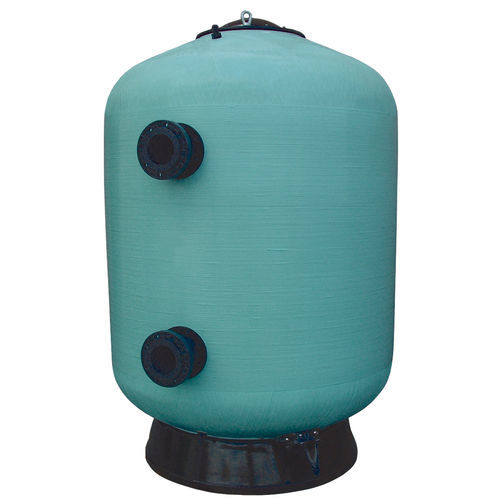

Filter für Schwimmbecken / Sand OSLO

drahtgewickeltfür öffentliches Schwimmbad

Übersicht AstralPool-Hochleistungsfilter mit vertikaler Spulenwicklung werden aus glasfaserverstärktem Polyester hergestellt. Sie sind vollständig korrosionsbeständig und weisen eine hohe mechanische, chemische und thermische Beständigkeit auf. Eines der Hauptmerkmale ist die Höhe der Filterschicht; je höher die Schicht, desto besser die Leistung. Charakteristik

• Schacht Ø 400
• MANUELLE LUFTWÄSCHE
• PVC-Rohrleitungen
• Seitlicher Schacht Ø 400
• PP-Düsenplatte
• Anschluss für Luftwäsche
• Polyesterfuß
• Sichtglas: kann in verschiedenen Positionen platziert werden, um den Sandstand zu kontrollieren und die Ausdehnung der Schicht während der Wäsche zu überprüfen
• Seitlicher Schacht: abnehmbar/positionierbar, um das Filtermedium zu entladen und den Zugang zum Inneren zu erleichtern
• Düsenplatte: Doppelbodensystem mit Düsenplatte für die Luftwäsche; reduziert den Wasserverbrauch, wenn während des Waschens Luft zugeführt wird, und beseitigt Bereiche mit stehendem Wasser, die bei herkömmlichen Sammelarmmodellen zu finden sind
• Sammelsysteme: Sammelsystem aus Armen mit 0.3 mm Rillen, die gleichmäßig verteilt sind, um eine korrekte Wasserzirkulation zu gewährleisten
• Maximale Betriebstemperatur 50ºC
• Erfüllt die Europäische Richtlinie 97/23/CE über Druckgeräte (Artikel 3 Abschnitt 3)
• Hydraulischer Drucktest bei 1.5 x maximal zulässiger Druck
• Beständigkeits- und Dickenberechnungen auf der Grundlage der Vorschriften BS-4994 und AD-Merkblatt N1
• PVC-Innenteile und -Rohrleitungen
• PP-Düsenplatten
• Unterer Anschluss für Luftwäsche bei Modellen mit Düsenplatte
• AISI-316-Edelstahlschrauben
• EPDM-Verbindungen
• Anschlüsse nach Wahl des Kunden, schaugläser und Mannlöcher
• Verschiedene Anschluss- und Spülungsdurchmesser
• Oberes Mannloch Ø 400
• Oberer Spülungsanschluss
• Düsenplatte mit 0.5 mm Schlitzen
• Sammlerarme mit 0.3 mm Schlitzen
• Schacht unter Platte
• Arbeitsdruck 2.5 bar
• Arbeitsdruck 4 bar
• Untere Wasserentleerung
• Filterschicht 1200 mm
• Filterschicht 1500 mm
• Manometertafel
• Methacrylat-Schauglas ø 135
• Methacrylat schauglas ø 400
• Seitliches Mannloch Ø 225 / Ø 400 / Ø 500 / Ø 600
• Unterer Anschluss für Luftwäsche serienmäßig in allen Modellen mit Düsenplatten
• Unterer Sandablauf, nur bei dem Modell Oslo mit Auffangarmen

Vorteile

• Erhöhte Filterleistung führt zu höherer Wasserqualität durch Reduzierung von Trübungen und Schadstoffen.
• Längere Zeit zwischen den Waschvorgängen mit zunehmender Schichthöhe, was zu kürzeren Filterunterbrechungen, geringerem Wasserverbrauch und weniger Erosion des Filtermaterials führt.
• Die effektivste Filterung und Wäsche wird durch die empfohlene Kombination von Anthrazit, Sand und Kies für 1,2 m hohe Schichten erreicht, wodurch der Belastungsverlust verringert und die Rückhaltekraft erhöht wird.

Optionen

• Schaugläser
• Filterflächenvariationen
• Gesamtgewicht im Betrieb
• Optional können Ventilbatterien geliefert werden
• Sonderhöhen können auf Bestellung gefertigt werden
• Vinylester-Innenbeschichtung für Beständigkeit gegen Ozon (max. Ozonkonzentration 0,4 ppm) oder andere Mittel erhältlich - Flüssigkeitsmerkmale angeben, um Filter auf Bestellung zu fertigen
• Weitere Optionen und Drücke auf Anfrage erhältlich

Ersatzteiltabelle CODE | Beschreibung 04611 | 2,5 kg/cm² - Ø 1.050 - 25 m³/h - Auslässe 75 mm 04612 | 2,5 kg/cm² - Ø 1.050 - 34 m³/h - Abgänge 90 mm 04613 | 2,5 kg/cm² - Ø 1.200 - 33 m³/h - Abgänge 75 mm 04615 | 2,5 kg/cm² - Ø 1.400 - 46 m³/h - Abgänge 90 mm 04619 | 2,5 kg/cm² - Ø 1.600 - 60 m³/h - Abgänge 110 mm 04623 | 2,5 kg/cm² - Ø 1.800 - 76 m³/h - Abgänge 125 mm 04624 | 2,5 kg/cm² - Ø 1.800 - 101 m³/h - Abgänge 160 mm 04626 | 2,5 kg/cm² - Ø 2.000 - 94 m³/h - Abgänge 125 mm 04650 | 2,5 kg/cm² - Ø 1.200 - 45 m³/h - Abgänge 110 mm 04651 | 2,5 kg/cm² - Ø 1.600 - 80 m³/h - Abgänge 140 mm 04652 | 2,5 kg/cm² - Ø 2.000 - 125 m³/h - Abgänge 160 mm 05168 | 4 kg/cm² - Ø 1.050 - 25 m³/h - Abgänge 75 05169 | 4 kg/cm² - Ø 1.200 - 33 m³/h - Auslässe 75 05170 | 4 kg/cm² - Ø 1.600 - 60 m³/h - Auslässe 110 05171 | 4 kg/cm² - Ø 2.000 - 94 m³/h - Auslässe 125 05172 | 4 kg/cm² - Ø 2.350 - 130 m³/h - Auslässe 140 05173 | 4 kg/cm² - Ø 1.050 - 34 m³/h - Auslässe 90 05174 | 4 kg/cm² - Ø 1.200 - 45 m³/h - Auslässe 110 05175 | 4 kg/cm² - Ø 1.600 - 80 m³/h - Auslässe 140 05176 | 4 kg/cm² - Ø 2.000 - 125 m³/h - Auslässe 160 05177 | 4 kg/cm² - Ø 2.350 - 175 m³/h - Auslässe 200 07436 | 4 kg/cm² - Ø 1.400 - 46 m³/h - Auslässe 90 07437 | 4 kg/cm² - Ø 1.400 - 61 m³/h - Auslässe 125 07438 | 4 kg/cm² - Ø 1.800 - 76 m³/h - Auslässe 125 07439 | 4 kg/cm² - Ø 1.800 - 101 m³/h - Auslässe 160 08693 | 2,5 kg/cm² - Ø 2.350 - 130 m³/h - Auslässe 140 mm 08694 | 2,5 kg/cm² - Ø 2.350 - 175 m³/h - Abgänge 200 mm 08704 | 2,5 kg/cm² - Ø 2.500 - 150 m³/h - Abgänge 160 mm 08706 | 2,5 kg/cm² - Ø 2.500 - 200 m³/h - Abgänge 225 mm 08708 | 2,5 kg/cm² - Ø 3.000 - 212 m³/h - Abgänge 200 mm 08710 | 2,5 kg/cm² - Ø 3.000 - 282 m³/h - Abgänge 250 mm 08712 | 4 kg/cm² - Ø 2.500 - 150 m³/h - Abgänge 160 08714 | 4 kg/cm² - Ø 2.500 - 200 m³/h - Auslässe 225 08716 | 4 kg/cm² - Ø 3.000 - 212 m³/h - Auslässe 200 08718 | 4 kg/cm² - Ø 3.000 - 282 m³/h - Auslässe 250 56935 | 2,5 kg/cm² - Ø 2.200 - 114 m³/h - Auslässe 140 mm 56936 | 2,5 kg/cm² - Ø 2.200 - 152 m³/h - Abgänge 160 mm 57810 | 4 kg/cm² - Ø 2.200 - 114 m³/h - Abgänge 140 mm 57811 | Ø 2.200 - 152 m³/h - 4 kg/cm² 04616 | 2,5 kg/cm² - Ø 1.400 - 61 m³/h - Auslässe 125 mm Caractéristiques / spécifications techniques

• Konstruktionsmaterial: Verstärktes Polyester mit Glasfaser (korrosionsbeständig)
• Innenteile: PVC; Düsenplatten: PP
• Schrauben: AISI-316-Edelstahl; Dichtungen: EPDM
• Max. Betriebstemperatur: 50ºC
• Angebotene Standard-Arbeitsdrücke: 2,5 bar und 4 bar
• Filterschichthöhen: 1200 mm und 1500 mm (Optionen)
• Düsenplattenschlitzgrößen: 0.5 mm (Düsenplatte) und Sammelarme 0,3 mm
• Einschließlich Schauglasoptionen (Methacrylat ø 135 und ø 400)
• Schachtoptionen: oberer Schacht Ø 400; seitliche Schächte Ø 225 / Ø 400 / Ø 500 / Ø 600
• Erfüllt die Europäische Richtlinie 97/23/CE; hydraulische Druckprüfung bei 1.5x maximal zulässiger Druck; Berechnungen nach BS-4994 und AD-Merkblatt N1
• Optionale Vinylester-Innenbeschichtung für Ozonbeständigkeit (Flüssigkeitsmerkmale angeben)
