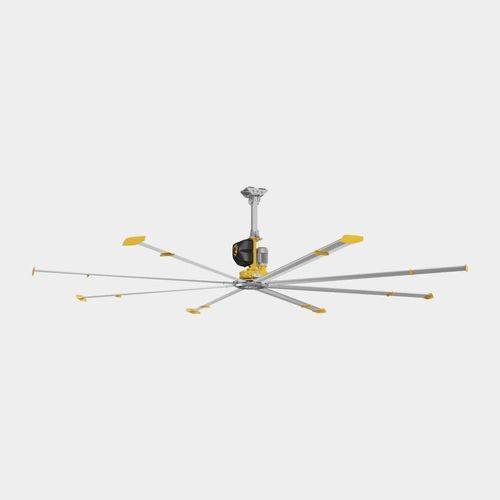

Axial-Deckenventilator POWERFOIL® X4

DeckenmontageIndustriefür den Innenraum

ÜbersichtDer Powerfoil X4 ist ein industrieller HVLS-Ventilator mit patentiertem Aerofolien-Profil und wartungsfreiem NitroSeal™-Getriebe. Entwickelt, um große Luftmengen zu bewegen, Energieverbrauch zu reduzieren und ganzjährig Komfort in Industrie- und Gewerbegebäuden zu gewährleisten, liefert er hohes Drehmoment, gleichmäßigen Luftstrom und niedrige Schallpegel.

Hauptmerkmale

• IP56‑Schutzklasse — widersteht Staub, Ablagerungen und Hochdruck-Wasserstrahlen.
• Empfundene Abkühlung bis 10° — das patentierte Flügelprofil erzeugt einen gleichmäßigen Luftstrom, der eine gefühlte Temperaturreduktion von bis zu 10°F bewirken kann.
• Unter 55 dBA — getriebegetriebener Betrieb typischerweise unter 55 dBA.
• Produktivitätssteigerung — verbessert Komfort, Mitarbeiterbindung und Produktivität in klimatisierten Bereichen.

Vorteile der getriebegetriebenen AusführungDer Powerfoil X4 verwendet ein NitroSeal™-Getriebe, das mit Stickstoff beaufschlagt ist, um Ölwechsel zu vermeiden und Kontaminationsrisiken zu reduzieren. Das Getriebe ist für dauerhaftes Drehmoment und geringen Wartungsaufwand ausgelegt; vom Hersteller angegebene Ausfallrate unter 1%.

• Mehr Drehmoment und höherer Luftdurchsatz in großen Industrievolumen.
• Industrielle Leistung bei kontrollierten Geräuschwerten.
• Konstante Leistung unter anspruchsvollen Einsatzbedingungen.

Patentierte AerofolientechnologieDie Schaufelgeometrie orientiert sich an Flugzeugtragflächen und ist optimiert, um sehr große Luftmengen effizient zu bewegen. Drei patentierte Merkmale bündeln den Luftstrom in die belegte Zone und erzielen messbare Komforteffekte.

• Airfoil — aerodynamisches Profil zur Bewegung großer Luftmengen bei minimalem Energieeinsatz.
• Airfence® — leitet den Luftstrom nach unten in die belegte Zone, statt an den Blattspitzen abzufließen.
• Winglet — reduziert den Widerstand und erhöht die Gesamteffizienz.

Steuerungsoptionen

• Kabelgebundener Standardcontroller — inklusive: stufenlose Geschwindigkeitseinstellung über OLED-Touchscreen; optionale Kennwortsperre zur Zugriffsbeschränkung.
• BAFCon-Controller — Upgrade mit integriertem SmartSense™, das die Lüfterdrehzahl automatisch nach Temperatureinstellung anpasst. Netzwerkfähig: bis zu 24 Powerfoil X4 anschließbar und Integration in Gebäudeleittechnik (BMS) möglich.

MontageoptionenDer Powerfoil X4 passt zu verschiedenen Baukonstruktionen, um unterschiedlichste Anlagenanforderungen zu erfüllen:

• I‑Beam — Standardmontage für die meisten Industriegebäude.
• Bar Joists — kompatibel bei Verwendung von vom Kunden bereitgestelltem Winkelstahl und Grade‑8-Befestigungsmaterial.
• Z‑Purlins — geeignet für Metallgebäude; Z-Purlin-Kit separat erhältlich.
• Solid Beam / Glulam — geeignet, erfordert jedoch vorherige statische Prüfung.

Wartung & SicherheitDie Konstruktion minimiert Ausfallzeiten und vereinfacht Reparaturen: Der Motor ist versetzt angeordnet und kann ersetzt werden, ohne den gesamten Ventilator zu demontieren (Austausch über vier Befestigungspunkte). Technische Sicherheitsmerkmale reduzieren häufige Schwachstellen.

Technische Dokumentation & AnleitungenTechnische Datenblätter, Garantieinformationen, Installationsanleitungen und Freiraumvorgaben sind beim Hersteller verfügbar; beachten Sie die veröffentlichten technischen Dokumente für PDFs und Installationsressourcen.

Technische Spezifikationen

• Handelsmodell: Powerfoil® X4
• Marke: Big Ass Fans
• Verfügbare Durchmesser: 12 ft, 14 ft, 16 ft, 18 ft, 20 ft, 24 ft
• Verlängerungsrohr-Längen: 2 ft, 5 ft
• Einspeiseoptionen: 200-240/1, 200-240/3, 400-480/3
• Controller-Optionen: Standard (kabelgebundenes OLED) und BAFCon (SmartSense™, netzwerkfähig)
• Schutzklasse: IP56
• Typischer Geräuschpegel: unter 55 dBA
• Antrieb: NitroSeal™-Getriebe (stickstoffbeaufschlagt, wartungsfrei)
• Vom Hersteller angegebene Ausfallrate: unter 1%
• Patentierte Merkmale: Airfoil-Profil, Airfence®, Winglet
• Montage: I-Beam, Bar Joists (mit angle iron & Grade‑8-Hardware), Z-Purlins (Kit separat erhältlich), Solid Beam/Glulam (statische Prüfung erforderlich)
• Motorwechsel: versetzter Motor für einfachen Austausch (Konstruktion mit vier Befestigungen)
• BAFCon-Integration: verbindet bis zu 24 Ventilatoren
