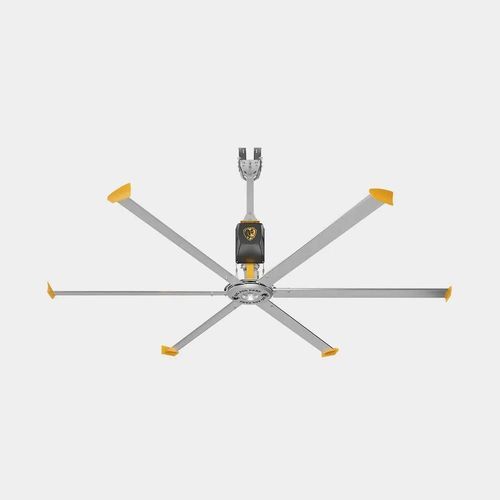

Schrägverzahnter Ventilator SHOPFAN

für BedachungenIndustriefür den Innenraum

Übersicht
SHOPFAN ist ein industrieller HVLS-Lüfter mit 14 ft, der an eine Standard-15A-Steckdose angeschlossen wird. Das Gerät wird werksseitig vorkonfiguriert und getestet geliefert und lässt sich über den mitgelieferten OLED-Touchscreen steuern.

Hauptmerkmale

• Bereit zur Inbetriebnahme: Werksseitig verdrahtet und getestet, 15 ft Netzkabel enthalten, kompatibel mit Standard 100–120V, 15A; montieren, anschließen und Geschwindigkeit über OLED-Touchscreen einstellen.
• Industrielles Getriebe: Belüftetes schrägverzahntes Getriebe mit inline-spiralverzahnten Zahnrädern; lebenslang mit Syntheseöl geschmiert und angetrieben von einem industriellen 1.0 hp Motor für eine auf kleinere industrielle Räume abgestimmte Antriebstechnik.
• 59,425 CFM — 14 ft Abdeckung: Sechs patentierte Powerfoil-Profile mit Winglets liefern bis zu 59,425 CFM über einem Durchmesser von 14 ft; einschließlich 2 ft Verlängerungsrohr; kompatibel mit Montage an I-Trägern, Fachwerkträgern, Z-Purlins oder massiven Trägern.
• Redundante Sicherheit: Doppelte Sicherheitsseile, Profilhalter, Nabenclips, Grade-8-Befestigungsmaterial und Feuerrelais-Integration bieten mehrere Sicherheitsebenen.

Steuerungsoption

• Verkabelter Standard-Controller: Bei jedem Lüfter enthalten; bietet stufenlose Drehzahlregelung über einen benutzerfreundlichen OLED-Touchscreen. Optionaler Kennwortschutz verfügbar, um Einstellungen zu sperren.

Montageoptionen

• I-Träger: Standard-Montagekonfiguration für Industrieanlagen.
• Bar Joists: Kompatibel mit Bar-Joist-Decken unter Verwendung von Winkelprofilen und Grade-8-Befestigungsmaterial.
• Z-Purlins: Geeignet für Metallgebäude mit Z-Purlin-Dachkonstruktion (Z-Purlin-Kit separat erhältlich).
• Massiver Träger / Glulam: Montage an massiven Trägern oder Glulam möglich; ggf. statische Prüfung erforderlich.

Technische Dokumentation

• Technische Daten (Cutsheet)
• Garantie
• Installationsanleitung
• Freiraumrichtlinien (Clearance Guidelines)

Technische Daten

• Modellfamilie: SHOPFAN
• Lüfterdurchmesser: 14 ft
• Maximaler Luftstrom: Bis zu 59,425 CFM über 14 ft Durchmesser
• Flügelprofile: Sechs patentierte Powerfoil-Profile mit Winglets
• Enthält: 2 ft Verlängerungsrohr
• Stromversorgung: Anschluss an 100–120V, 15A (15 ft Netzkabel enthalten)
• Motor: Industriemotor 1.0 hp
• Antrieb: Belüftetes schrägverzahntes Getriebe mit inline-spiralverzahnten Zahnrädern, lebenslang geschmiert
• Controller: Verkabelter Standard-OLED-Touchscreen (stufenlose Regelung; optionaler Kennwortschutz)
• Sicherheitsmerkmale: Doppelte Sicherheitsseile, Profilhalter, Nabenclips, Grade-8-Befestigungsmaterial, Feuerrelais-Integration
• Montage: Kompatibel mit I-Trägern, Bar Joists, Z-Purlins und massiven Trägern (für einige Montagearten kann statische Prüfung erforderlich sein)
• Versandzustand: Vorkonfiguriert und werksgetestet
