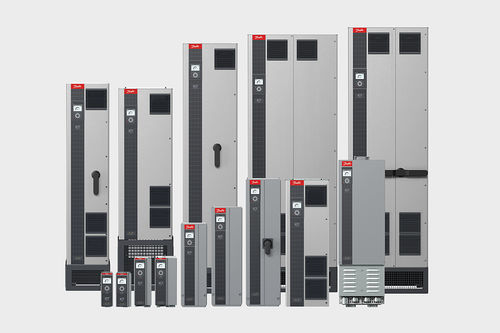

Dreiphasiger Wechselrichter IC7-AQUA

Übersicht
Der iC7-Aqua ist ein Frequenzumrichter der nächsten Generation (VFD), optimiert für Wasser- und Abwasseranwendungen. Er ermöglicht eine präzise Regelung von Pumpensystemen zur Optimierung des Energieverbrauchs, Reduzierung mechanischer Belastungen und Steigerung der Zuverlässigkeit in kommunaler Wasserversorgung, Abwasserbehandlung, Entsalzung und industrieller Wasseraufbereitung. Ihr Vorhaben. Unser Umrichter.

Wie ein VFD an einer Pumpe wirkt
Ein Frequenzumrichter steuert die Pumpendrehzahl entsprechend dem tatsächlichen Systembedarf statt ständig mit Volllast zu laufen. Durch Anpassung der Drehzahl an den benötigten Durchfluss oder Druck können VFDs:

• Erhebliche Energie sparen: eine Drehzahlreduzierung von ca. 20 % kann Einsparungen von bis zu ~50 % bringen
• Mechanischen Verschleiß reduzieren: sanfte Anlauf-/Stoppvorgänge verringern Wasserschläge und mechanische Belastungen an Rohrleitungen, Ventilen und Pumpen
• Prozessregelung verbessern: Druck, Durchfluss oder Wasserstand mit hoher Präzision halten

Versorgungsspannung und Leistungsbereich

• Standardumrichter: 3 x 380-480 V AC — 0,37–710 kW (0,5–1000 hp)
• ULH (Ultra Low-Harmonic) Umrichter: 380-480 V AC — 22–160 kW (30–250 hp)

Hauptmerkmale und Vorteile

• Schutz von Pumpe und Anwendung: Trockenlaufschutz zum Schutz der Pumpe bei fehlendem Wasser
• End-of-curve-Erkennung: verhindert Betrieb außerhalb des empfohlenen Pumpenbereichs und schützt vor Leckagen
• Rohrfüllmodus & Rückschlagventil-Rampe: eliminiert Wasserschläge und Druckspitzen, reduziert Bedarf an externen Soft-Close-Ventilen
• Zustandsüberwachung: integrierter Schutz und Monitoring für Statorwicklung, Vibrationen und Lastprofil zur frühzeitigen Warnung
• Durchflusskompensation & Schlafmodus: intelligenter Betrieb bei geringer/keiner Nachfrage zur Energieeinsparung
• Multi-Pumpen-Controller: verwaltet Mehrpumpen-Systeme für optimale Effizienz und Verfügbarkeit
• Automatic Energy Optimization (AEO) & Automatic Motor Adaptation (AMA): verbesserte Teillastwirkungsgrade durch fortschrittliche Algorithmen
• Grafisches Bedienfeld: großes Display mit intuitiven Menüs und Einrichtungsassistenten für einfache Inbetriebnahme
• Einfache Installation: steckbare Anschlüsse und großzügiger Kabelraum
• MyDrive® Insight: Toolset für Monitoring, Parametrierung und Fehleranalyse
• Integrierte Feldbus-Optionen: unterstützt EtherNet/IP, PROFINET, Modbus TCP, EtherCAT und Modbus RTU zur Systemintegration
• Integrierte Cybersicherheit: hardwarebasierte Sicherheit (Krypto-Chip) für verschlüsselte Ende-zu-Ende-Datenübertragung
• Integrierte funktionale Sicherheit (STO): erfüllt SIL3 / PLe Anforderungen mit interner Diagnostik

Ultra Low-Harmonic (ULH) Variante — Vorteile
Die iC7-Aqua ULH Variante ist für Anlagen mit empfindlichen Stromnetzen und strengen Harmonischen-Grenzwerten konzipiert. Vorteile:

• THDi < 3 % bei Volllast (ca. 3–5 % bei Teillast)
• Leistungsfaktor 1,0 — kann externe Leistungsfaktorkorrektur überflüssig machen
• Vollständig integriertes kompaktes Einheiten-Design (3-adrig Ein / 3-adrig Aus) zur Vereinfachung der Installation
• Hohe Effizienz und kleinere nachgeschaltete Komponenten (Transformatoren, Schaltanlagen) dank sauberem Leistungsprofil
• Zukunftssichere Einhaltung von Harmonischen-Normen

Anwendungen

• Kommunale Wasserverteilung und Pumpwerke
• Abwasserbehandlungsanlagen
• Entsalzung und industrielle Wasseraufbereitung
• Pumping-Skids und Mehrpumpensysteme

Technische Daten

• Produktfamilie / Modell: iC7-Aqua
• Versorgungsspannung (Standard): 3 x 380–480 V AC
• Leistungsbereich (Standard): 0,37–710 kW (0,5–1000 hp)
• Versorgungsspannung (ULH): 380–480 V AC
• Leistungsbereich (ULH): 22–160 kW (30–250 hp)
• ULH Oberschwingungsanteil (THDi): < 3 % bei Volllast (ca. 3–5 % bei Teillast)
• Leistungsfaktor: bis zu 1,0
• Sicherheit: integriertes STO (erfüllt SIL3 / PLe)
• Schutzfunktionen: Trockenlaufschutz, End-of-curve-Erkennung, Rohrfüllmodus, Rückschlagventil-Rampe
• Regelfunktionen: Multi-Pumpen-Controller, Durchflusskompensation, Schlafmodus, AEO, AMA
• Kommunikation: integrierte Feldbus-Optionen (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU)
• Sicherheit: hardwarebasierter Krypto-Chip für verschlüsselte Datenübertragung
• Bedienoberfläche: grafisches Bedienfeld mit Einrichtungsassistenten
• Ausführungen: Standard und Ultra Low-Harmonic (ULH)
