Zentralwechselrichter IC7-HVACR

dreiphasigmodular

Übersicht

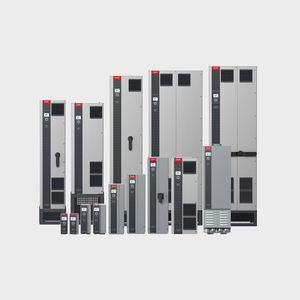

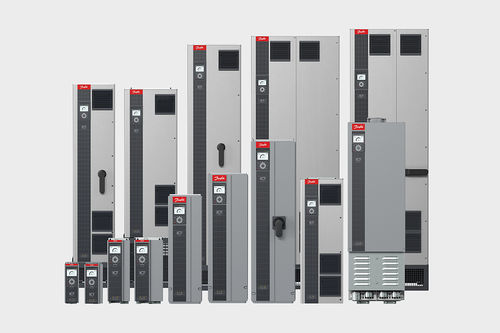

iC7-HVACR ist ein Frequenzumrichter der nächsten Generation, entwickelt für energieeffiziente HLK- und Kälteanlagen in kommerziellen und industriellen Gebäuden. Er bietet eine modulare Steuerplattform, sichere Konnektivität und erweiterte Überwachung für anspruchsvolle Installationen und Industrial IoT-Integration.

Produktübersicht
Die iC7-HVACR-Familie umfasst Standardvarianten und eine ULH (Ultra Low Harmonic)-Variante zur verbesserten Oberschwingungsdämpfung. Die Geräte sind für Wand-, Schrank- oder Standmontage geeignet und bieten erweiterte HVACR-Funktionen mit optionalen Sensoren, Analytik und sicheren Feldbusverbindungen.

Versorgungsspannung und Leistungsbereich

• Standardantriebe: 3 x 380-480 V AC — 1,1 – 710 kW
• Ultra Low-Harmonic (ULH)-Antriebe: 3 x 380-480 V AC — 22 – 160 kW

Hauptmerkmale

• Kompakte Bauform zur Reduzierung des Installationsraums und der Kühlleistung
• Hardware-basierte Cybersicherheit (Crypto-Chip) für Ende-zu-Ende-verschlüsselte Datenübertragung und Schutz vor unbefugtem Zugriff
• HVACR-spezifische Funktionen mit zusätzlichen Sensoren, Analytik und zukunftssicherer Konnektivität
• Integrierter EMC-Filter für die Kategorien C1, C2 und C3
• ULH-Varianten mit sehr niedrigem THDi (< 3–5%) zum Schutz der Anlagen vor Überhitzung und Fehlfunktionen
• Integrierte Dual-Ethernet- oder RS485-Ports mit Unterstützung für BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP und Modbus RTU
• Safe Torque-Off (STO) bis SIL3 / Performance Level e (PLe) serienmäßig
• Mehrere Onboard-Sensoren mit Kalibrierung zur Verbesserung der Regelgenauigkeit
• Back-Channel-Kühlung, die bis zu 90% der Verlustwärme aus dem Schaltanlagenraum ableitet, um die Klimaanforderung zu reduzieren
• Kompatibel mit Asynchron- (IM) und Permanentmagnet- (PM) Motoren
• Integrierte zustandsbasierte Überwachung (CBM) zur Maximierung der Verfügbarkeit
• Unterstützung virtueller Modelle zur Simulation von Antriebs- oder Umrichterumgebungen und zur Risikominderung bei Upgrades

ULH (Ultra Low Harmonic)-Variante
Die iC7-HVACR ULH-Variante bietet fortschrittliche Oberschwingungsdämpfung für empfindliche Stromnetze und Anwendungen mit strengen Oberwellenbegrenzungen, verbessert die Netzqualität und verlängert die Lebensdauer der Geräte.

Installations- & Anwendungshinweise

• Optimiert für Wand-, Schrank- oder Standmontage
• Entwickelt für HLK- und Kälteanlagen in gewerblichen Gebäuden und andere anspruchsvolle Umgebungen

Digitales Ökosystem & Tools

• Modulare Steuerplattform ermöglicht flexible Funktions‑Erweiterungen
• Kompatibel mit MyDrive® Suite und MyDrive Insight für Konfiguration, Überwachung und Analytik

Vorteile

• Verbesserte Energieeffizienz und niedrigere Betriebskosten
• Reduzierte Oberschwingungsstörungen und Einhaltung von Netzanfor­derungen
• Erhöhte Cybersicherheit und sichere BMS-Integration
• Platzersparnis und reduzierte Kühlanforderung durch kompakte Bauweise und Back-Channel-Kühlung
• Niedrigere Lebenszykluskosten und verlängerte Gerätelebensdauer

Technische Daten

• Produktfamilie: iC7-HVACR (Standard- und ULH-Varianten)
• Versorgungsspannung: 3 x 380–480 V AC
• Leistungsbereiche: Standard 1,1–710 kW; ULH 22–160 kW
• Oberschwingungsleistung: ULH THDi typ. < 3–5%
• EMV: integrierter Filter für Kategorien C1, C2 und C3
• Konnektivität: Dual-Ethernet oder RS485; Protokolle: BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Funktionale Sicherheit: Safe Torque-Off (STO) bis SIL3 / PLe serienmäßig
• Kühlung: Back-Channel-Kühlung zur Reduzierung von Verlustwärme im Schaltanlagenraum
• Sicherheit: Hardware-basierter Crypto-Chip für verschlüsselte Datenübertragung
• Integrierte Sensoren: mehrere Onboard-Sensoren mit Kalibrierungsunterstützung
