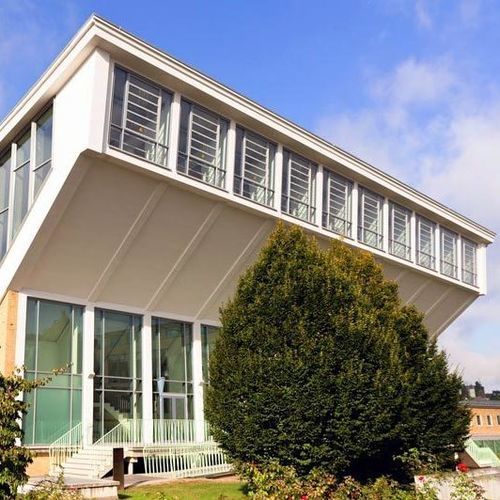

Lamellenfenster TGL ISO

Schwingmit zentraler Drehachseaus PA

Produkt

• Serie: TGL ISO — 24 BT 50 / 32 BT 60 / 44 BT 70

Konstruktionsbeschreibung

• Für den Einbau in vertikalen Fassaden vorgesehen
• Rahmen- und Lamellenprofile: Aluminium mit wärmegedämmtem Verbundprofil aus PA6.6
• Füllung: 2‑fach Verglasung oder Paneel; umlaufend eingeschlossene Verglasung
• Schwenkende Lamellen mit horizontaler Drehachse

Profilabmessungen

• Gesamtrahmentiefe: 50 mm
• Sichtbreite Rahmen: 38 mm
• Sichtbreite senkrechte Lamelle: 33 mm
• Sichtbreite Anschluss horizontale Lamelle: 66 mm

Öffnungsart

• Lamellenfenster bestehen aus einer oder mehreren übereinanderliegenden Lamellen, die als schwenkendes Element um eine horizontale Achse drehen. Der untere Bereich öffnet sich außen unterhalb der Drehachse, der obere Bereich nach innen. Die Drehachse ist in der Regel mittig angeordnet, kann aber bei Bedarf bis zu 1/3–2/3 versetzt werden.
• Standard-Öffnungswinkel: 78°; bei Bedarf verstellbar 0–90°

Dichtungen

• Vertical: Bürstendichtung
• Fuge horizontales Profil: Bürste + EPDM

Beschläge

• Verdeckte Beschläge
• Aus korrosionsbeständigen Materialien; verzinkt

Oberflächen / Beschichtungen

• Profile eloxiert; Pulverbeschichtung oder Nasslackierung möglich gemäß RAL, NCS, DB
• Sonderfarben auf Anfrage

Verfügbare Dokumentation (Datenblätter / Anfrage / Ankündigungstexte)

• Systemquerschnitte und Systemdatenblätter für TGL ISO 24 BT 50 und TGL ISO 32 BT 60
• Datenblätter: TGL ISO 24 BT 50, TGL ISO 32 BT 60, TGL ISO 44 BT 70
• Anfragedatenblätter und Ankündigungstexte verfügbar für BT 50 / BT 60 / BT 70 Varianten

NSHEV – nach DIN EN 12101-2:2003
Aerodynamisch wirksame Öffnungsfläche — gemäß Berechnung
Funktionale Sicherheit — Re 1000
Funktion unter Last — SL 0
Funktion bei niedrigen Temperaturen, abhängig von Größe und Gewicht — T (-20)
Stabilität bei Winddruck — WL 3000
Wärmebeständigkeit — B 300-E

Fenster – nach DIN EN 14351-1
Luftdurchlässigkeit (EN 12207) — Klasse 3 (Sonderausführung BT 60: Klasse 4)
Wasserpenetration bei Schlagregen (EN 12208) — Klasse 6A (Sonderausführung BT 60: 7A)
Widerstand gegen Winddruck (EN 12210) — Klasse C2 (Sonderausführung BT 60: C5)
Schallschutz (EN ISO 717-1) — TGL ISO 32 BT 60: 39 dB
Beispiele Wärmedurchgangskoeffizient (EN ISO 10077-1)* — TGL ISO 24 BT 50: 1,70 W/m²K (mit 2‑fach Verglasung); TGL ISO 32 BT 60: 0,99 W/m²K (mit 3‑fach Verglasung); TGL ISO 32 BT 60: 0,91 W/m²K (mit Vakuum‑Paneel)
*Werte abhängig von Größe und Füllung der Lamellenfenster

Technische Spezifikationen

• Produktfamilie: TGL ISO (Lamellenfenster)
• Verfügbare Bauvarianten: 24 BT 50, 32 BT 60, 44 BT 70
• Rahmentiefe: 50 mm
• Sichtbreiten: Rahmen 38 mm; senkrechte Lamelle 33 mm; Anschluss horizontale Lamelle 66 mm
• Material Lamelle/Rahmen: Aluminiumprofile mit wärmegedämmtem Verbund PA6.6
• Verglasung / Füllung: 2‑fach Verglasung oder Paneel; umlaufend eingeschlossene Verglasung
• Öffnung: horizontale Achse, schwenkendes Element; Standard 78° (verstellbar 0–90°); Drehachse mittig oder versetzt bis 1/3–2/3
• Dichtungen: vertikal Bürstendichtung; horizontal Bürste + EPDM
• Beschläge: verdeckt, korrosionsbeständig, verzinkt
• Oberflächen: eloxiert oder Pulverlack/Nasslack gemäß RAL, NCS, DB; Sonderfarben auf Anfrage
• Akustische Leistung: bis zu 39 dB (TGL ISO 32 BT 60)
• Beispielhafte Wärmedurchgangskoeffizienten: 1,70 W/m²K (24 BT 50 mit 2‑fach Verglasung); 0,99 W/m²K (32 BT 60 mit 3‑fach Verglasung); 0,91 W/m²K (32 BT 60 mit Vakuum‑Paneel)
• Normen / Klassifikationen: NSHEV nach DIN EN 12101-2; Fensteranforderungen nach DIN EN 14351-1 (Luftdurchlässigkeit, Wasser- und Windwiderstand wie oben angegeben)
