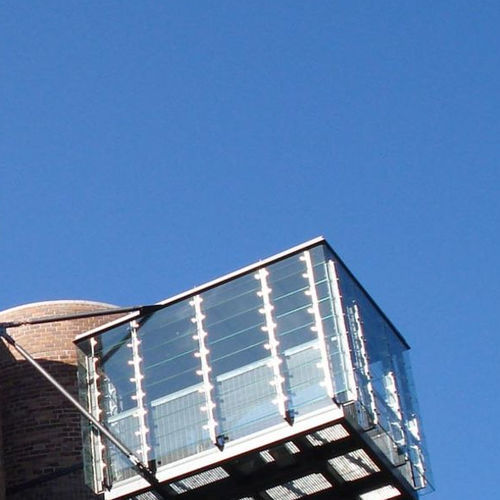

Folie-Fassadenverkleidung GG BH

EdelstahlvertikalStruktur

Produktbeschreibung
Insbesondere bei Doppelhautbekleidungen bietet dieses System hohe Flexibilität in Konstruktion und Glasaufbau. Es handelt sich um eine Sonderkonstruktion, deren technische Ausführung nach Kundenanforderungen erfolgt. Eine technische Beratung vor der Planungsphase wird empfohlen.

Dokumentation

• Systemquerschnitte GG BH (PDF, ca. 97,5 KB)
• Technisches Datenblatt GG BH (PDF, ca. 30 kB)

Konstruktion

• Punktgehaltene, überlappende Glaslamellen, befestigt an der vor Ort vorhandenen Unterkonstruktion mittels schwenkbarer oder fester Edelstahlplatten

Verglasung

• Patentverglasung
• LSG (Verbundsicherheitsglas) aus 2 × heat-soaked gehärtetem Sicherheitsglas oder 2 × TVG (thermisch vorgespanntes Glas) oder heat-soaked gehärtetem Glas gemäß statischer Berechnung
• Gesamtglasstärke: 6–16 mm

Beschläge

• Beschläge aus Edelstahl (Werkstoff 1.4301)
• Betätigung durch Elektromotor, wahlweise 230 V oder 24 V
• Antriebsschutzklasse: IP 65

Oberflächenbehandlung

• Edelstahl 1.4301

Technische Daten

• Anwendung: insbesondere für Doppelhautbekleidungen
• Systemtyp: Sonderkonstruktion, ausgeführt nach Kundenanforderungen
• Konstruktionsdetail: punktgehaltene überlappende Glaslamellen, montiert auf der vor Ort vorhandenen Unterkonstruktion (schwenkbare oder feste Edelstahlplatten)
• Verglasungsoptionen: Patentverglasung; Verbundsicherheitsglas (LSG) 2 × heat-soaked oder 2 × TVG je nach statischer Berechnung
• Gesamtglasstärke: 6–16 mm
• Material der Beschläge: Edelstahl (Werkstoff 1.4301)
• Antrieb: Elektromotor wahlweise 230 V oder 24 V
• Antriebsschutzklasse: IP 65
• Oberflächenmaterial/-ausführung: Edelstahl Werkstoff 1.4301
• Verfügbare Dokumente: Systemquerschnitte GG BH (PDF, ca. 97,5 KB) und Technisches Datenblatt GG BH (PDF, ca. 30 kB)
