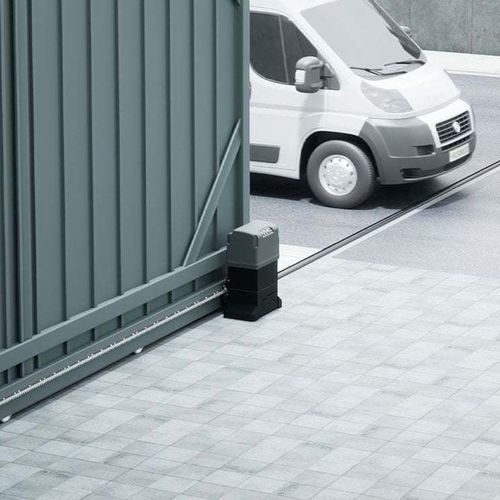

Stellantrieb für Schiebetore 746 C & 844 C

Übersicht

• Überarbeitete FAAC‑Getriebemotoren mit integrierter E781S LC Elektronik, regelbaren Drehzahlstufen, zwei dedizierten Sicherheitssensor‑Eingängen (NC oder 8,2 kΩ) und Bus2Easy‑Konnektivität.
• Hochleistungs‑Closed‑Loop‑Motorsteuerung mit hochauflösendem Encoder für sanftere Beschleunigungs-/Abbremsrampen, Kraftoptimierung, reduzierten Verbrauch und einstellbare Hinderniserkennungsempfindlichkeit.
• Kompatibilität: Kompatibel mit der Simply Connect Plattform und der FDS Funktechnologie.
• Integrierte Energie­spar‑Standbyfunktion: Die E781S LC bietet einen energiesparenden Standby‑Modus gemäß Ökodesign‑Richtlinie 2009/125/EG und der EU‑Verordnung 2023/826. Der Modus kann im Board‑Menü aktiviert/deaktiviert werden und schaltet sich nach Inaktivität automatisch ein (<0,5 W Standard; 2 W bei Verbindung zu Simply Connect).

Kernleistung

• Max. Flügelgewicht: 400–600 kg (746 C) / 1.800 kg (844 C)
• Max. Einzelflügellänge: 40–50 m (746 C) / 40 m (844 C)
• Max. Geschwindigkeit: 9,6–12 m/min (746 C Varianten) und 9,6 m/min (844 C)
• Einsatzzweck: Industrie / Gewerbe / Wohnbereich — Dauerbetrieb

FAAC 746 C — Technische Daten
Parameter | 746 C Z16 | 746 C Z20
Netzspannung | 220–240 V~ @50/60 Hz | 220–240 V~ @50/60 Hz
Max. Leistung | 350 W | 350 W
Zahnrad | Z16 Modul 4 | Z20 Modul 4
Max. Drehmoment beim Anlauf | 466 N | 372 N
Max. Schubkraft | 830 N | 665 N
Max. Flügelgewicht | 600 kg | 400 kg
Max. Flügelgeschwindigkeit | 9,6 m/min | 12 m/min
Max. Flügellänge | 40 m | 50 m
Bremsweg | 30 mm | 30 mm
Einsatzbereich | Industrie/Gewerbe/Wohnen | Industrie/Gewerbe/Wohnen
Betriebsfrequenz | Dauerbetrieb | Dauerbetrieb
Schutzart | IP44 | IP44
Betriebstemperatur | −20 °C – +55 °C | −20 °C – +55 °C
Anlaufkondensator | 12,5 µF | 12,5 µF
Thermischer Schutz | 120 °C automatische Rückstellung | 120 °C automatische Rückstellung
Schallpegel (LpA) | ≤ 70 dB(A) | ≤ 70 dB(A)
Öl | von FAAC geliefert | von FAAC geliefert
Gewicht Getriebemotor | 16,2 kg | 16,5 kg
Artikelnummer | 109745 | 109746

FAAC 844 C — Technische Daten
Parameter | 844 C Z16
Netzspannung | 220–240 V~ @50/60 Hz
Max. Leistung | 680 W
Zahnrad | Z16 Modul 4
Max. Drehmoment beim Anlauf | 606 N
Max. Schubkraft | 1300 N
Max. Flügelgewicht | 1800 kg
Max. Flügelgeschwindigkeit | 9,6 m/min
Max. Flügellänge | 40 m
Bremsweg | 30 mm
Einsatzbereich | Industrie/Gewerbe/Wohnen
Betriebsfrequenz | Dauerbetrieb
Schutzart | IP44
Betriebstemperatur | −20 °C – +55 °C
Anlaufkondensator | 18 µF
Thermischer Schutz | 120 °C automatische Rückstellung
Schallpegel (LpA) | ≤ 70 dB(A)
Öl | von FAAC geliefert
Gewicht Getriebemotor | 16,9 kg
Artikelnummer | 109925

Merkmale / Technische Spezifikationen

• Modelle: FAAC 746 C (Z16, Z20 Varianten) und FAAC 844 C (Z16)
• Netzspannung: 220–240 V~ @50/60 Hz
• Max. Leistung: 350 W (746 C), 680 W (844 C)
• Zahnräder: Z16 Modul 4, Z20 Modul 4 (746 C Z20)
• Schubkraft und Drehmoment: modellabhängige Werte (siehe oben)
• Max. Flügelgewicht: bis zu 600 kg (746 C), bis zu 1.800 kg (844 C)
• Max. Flügellänge/Geschwindigkeit: bis zu 50 m / 12 m/min je nach Variante
• Bremsweg: 30 mm
• Schutzart: IP44 — Betriebstemperatur −20 °C bis +55 °C
• Anlaufkondensator: 12,5 µF (746 C), 18 µF (844 C)
• Thermischer Schutz: 120 °C automatische Rückstellung
• Schallpegel: ≤ 70 dB(A)
• Schmierung: Ölbad von FAAC für leisen Betrieb und verlängerte Lebensdauer
• Steuereinheit: E781S LC (Display/Tasten, hochauflösender Encoder, 2 Eingänge für Sicherheitssensoren, 2 programmierbare Ausgänge)
• Konnektivität: Bus2Easy, kompatibel mit Simply Connect und FDS Funktechnologie
• Standby‑Verbrauch: <0,5 W (LC‑Modus), 2 W bei Verbindung zu Simply Connect (wenn LC aktiviert)
