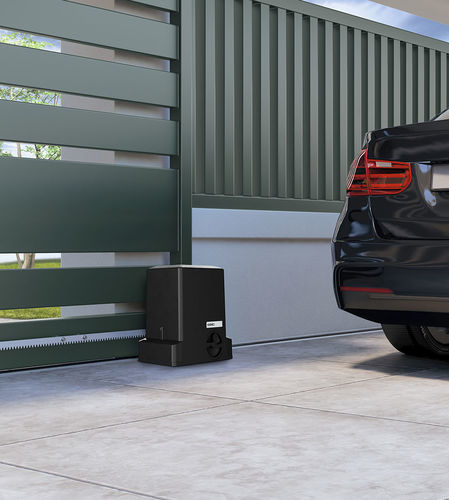

Industrietor-Stellantrieb 740 & 741

für Schiebetoregleitend

Übersicht

• Getriebemotoren 740 & 741 für Schiebetore, Netzbetrieb 230 V, ausgelegt für energieeffizienten Betrieb, Sicherheit und zuverlässige Leistung in Torautomationsanlagen.
• Steuerelektronik mit einstellbarer Geschwindigkeit, hochauflösendem Encoder, Kraftoptimierung und einstellbarer Hinderniserkennungsempfindlichkeit.
• Integrierter Niedrigverbrauchs-Standby (LC) konform mit der Ökodesign-Richtlinie 2009/125/EG und der Verordnung (EU) 2023/826: bei Aktivierung Standby-Verbrauch <0,5 W (2 W bei Verbindung mit Simply Connect).
• Kompaktes, modernes Design, geeignet für verschiedene Installationssituationen.

740 C - 741 C

• Getriebemotor mit integrierter Steuerungseinheit, einstellbarer Geschwindigkeit, Eingängen für Sicherheitskanten, FDS- und omniDEC-Funkkompatibilität sowie Bus2Easy-Technologie.
• Der Low Consumption (LC)-Standby-Modus aktiviert sich nach konfigurierbarer Inaktivität automatisch zur Reduzierung des Energieverbrauchs.
• Leistungsfähige Motorsteuerung mit hochauflösendem Encoder für gleichmäßige Bewegung, Kraftoptimierung und geringeren Verbrauch.

740 E - 741 E

• Überarbeitetes Erscheinungsbild entsprechend der Weiterentwicklung der Produktlinie.
• Einfache Programmierung über Display und vorkonfektionierte Steuerzentrale.
• Magnetischer Endschalter.
• Integrierter Encoder mit Rücklauf bei Hinderniserkennung und spezifischer Steuerung in Öffnungs- und Verzögerungsphasen.

Wesentliche Leistungsmerkmale

• Max. Flügelgewicht: 500 kg (740) – 900 kg (741).
• Max. Flügelbreite: bis zu 15 m.
• Max. Geschwindigkeit: 12 m/min (Marketingangaben bis 14 m/min für einige Varianten).
• Anhalteweg: 25–30 mm je nach Modell.
• Einsatzbereich: Wohngebäude; Schutzart IP44; Umgebungstemperatur −20 °C bis +55 °C.

Elektronische Platinen und Steuerungen

• E781S LC: intuitive Programmierung mit Display und Tasten, zahlreiche konfigurierbare Parameter und 2 programmierbare Ausgänge; kompatibel mit Simply Connect für Fernsteuerung; unterstützt konfigurierbaren Niedrigverbrauchs-Standby (LC).
• Elektronikplatine 740D: Konfiguration über Display mit erweiterten Programmieroptionen; zwei Programmier-Ebenen für Installationsparameter; kompatibel mit Standard-Photocellen; bietet 8 Betriebslogiken inkl. Selbstlern-Logik zur Vereinfachung der Inbetriebnahme.

Innovationen und Kompatibilität

• Technologien wie SAFEzone, GREENtech und Simply Connect kennzeichnen erweiterte Sicherheitsfunktionen, mechanisch/elektrische Effizienzmaßnahmen und Fernsteuerkompatibilität.
• Unterstützung für FDS-Decodierung (FAAC Digital Signature) und omniDEC universelle Funkcodierung; Kompatibilität mit verschiedenen FAAC-Sendern und Funkprotokollen.

Zubehör und ergänzende Geräte

• Steuereinheiten: E781S LC, 740D.
• Funk-Transmitter und -Empfänger: FDS-System (433 / 868 MHz), omniDEC / XTO Sender.
• Photocells und Sicherheitsgeräte: XP 20 D, XP 30.
• Weitere Zubehörteile: XLED Blitzleuchte, XTR B Tag-Leser, XKP Steuer-Tastaturen, Safety Edge Funksystem (XT S 868 / XR S 868).

Technische Daten (230 V~ @50 Hz) - konsolidiert
Parameter | 740 C | 740 E | 741 C | 741 E
Netzspannung | 220–240 V~ @50/60 Hz (alle Modelle)
Max. Leistung | 430 W | 460 W | 530 W | 600 W
Zahnrad | Z16 Modul 4 (alle Modelle)
Max. Drehmoment beim Anlauf | 380 N (740 Serie) | 380 N (740 Serie) | 570 N (741 Serie) | 570 N (741 Serie)
Max. Schubkraft | 450 N (740 Serie) | 450 N | 680 N (741 Serie) | 680 N
Max. Flügelgewicht | 500 kg (740 Serie) | 500 kg | 900 kg (741 Serie) | 900 kg
Max. Flügelgeschwindigkeit | 12 m/min (alle Modelle) (Marketing erwähnt bis zu 14 m/min für einige Varianten)
Max. Flügellänge | 15 m (alle Modelle)
Anhalteweg | 25 mm (740 C / 741 C) | 30 mm (740 E / 741 E)
Verwendungsart | Wohnbereich (alle Modelle)
Betriebsfrequenz | 56 Zyklen/h (740 C), 22 Zyklen/h (740 E), 56 Zyklen/h (741 C), 30 Zyklen/h (741 E)
Schutzart | IP44 (alle Modelle)
Betriebstemperatur | −20 °C – +55 °C (alle Modelle)
Anlaufkondensator | 10 µF (740 C), 12,5 µF (741 je nach Modell)
Thermischer Schutz | 140 °C automatische Rückstellung (alle Modelle)
Schalldruck (LpA) | ≤ 70 dB(A) (alle Modelle)
Gewicht Getriebemotor | 11,9 kg (740 Serie) | 11,9 kg | 13,1 kg (741 Serie) | 13,1 kg
Artikelnummern (Beispiele) | 109600 (740 C) | 1097805 (740 E) | 109602 (741 C) | 1097815 (741 E)

Technische Spezifikationen

• Netzversorgung: 220–240 V~ @50/60 Hz.
• Leistung: 430–600 W abhängig vom Modell/der Version.
• Max. Drehmoment / Schubkraft: bis zu 570 N / 680 N (741 Varianten).
• Max. Flügelgewicht: bis zu 900 kg; maximale Flügelbreite: 15 m.
• Max. Geschwindigkeit: bis zu 14 m/min je nach Variante.
• Schutzart: IP44; Umgebungstemperaturbereich −20 °C bis +55 °C.
• Niedrigverbrauchs-Standby (LC) <0,5 W (2 W bei Verbindung mit Simply Connect).
• Integrierter hochauflösender Encoder; magnetischer Endschalter bei E-Versionen; Funkprotokoll-Kompatibilitäten: FDS, omniDEC.
• Thermischer Schutz mit automatischem Rückstellen bei 140 °C.
• Schalldruck: ≤ 70 dB(A).
