Acryl-Rauchabzugsfenster FSP P2

HartglasKieferRauch- und Wärmeabzugsanlage

Übersicht
Das Rauchabzugsfenster FSP P2 ist für Gebäude-Rauchabzugssysteme konzipiert und dient der Ableitung von Rauch und Wärme im Brandfall. Unter normalen Bedingungen fungiert es auch als Dachfenster für natürliche Lüftung und Tageslicht. Konstruktion und Oberfläche machen es geeignet für Treppenräume und andere Bereiche mit nachgewiesenen Rauchabzugsanforderungen.

Hauptmerkmale

• Rauchabzug bei Brand und tägliche Lüftung
• Zwei 24V-Elektroantriebe für automatische Öffnung (schnelles, stabiles Heben)
• Geeignet für geneigte Dächer mit Neigungen von 20° bis 60°; für Flachdächer mit speziellen Installationslösungen anwendbar
• Einbruchhemmende Verglasung: Klasse P2A

Auslegung für anspruchsvolle Bedingungen

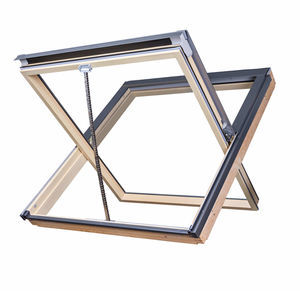

Der Flügel wird von zwei Elektroantrieben gehoben und erreicht eine Öffnung bis 71° in etwa 51 Sekunden unter Volllast. Untere Scharniere gewährleisten ein optimales aerodynamisches Verhalten, und der geöffnete Flügel schützt die Entlüftungsöffnung vor Wind. Die Konstruktion entspricht EN 12101-2:2003 und ist für natürliche Rauchabzugsanlagen zugelassen.

Verglasung
Das Fenster ist mit einer einbruchhemmenden Verglasung der Klasse P2A ausgestattet. Die innere Laminatschicht reduziert das Zerbrechen und hält Bruchstücke zurück, um unbefugten Zutritt zu begrenzen. Die äußere Scheibe ist 4 mm Einscheibensicherheitsglas mit lebenslanger Hagelschutzgarantie. Die Scheibenzwischenraum ist mit dem Inertgas Argon gefüllt.

Außenverkleidung
Der Außenbereich ist mit einer witterungsbeständigen Verkleidung versehen, die resistent gegen Feuchtigkeit, UV und Temperaturschwankungen ist. Verfügbare Farben: Anthrazit RAL 7016, Grau-Braun RAL 7022 und Schwarz RAL 9005. In Kombination mit geeigneten Anschlüssen (einschließlich Lösungen für Flachdächer) gewährleistet sie eine dichte, dauerhafte Verbindung zur Dachkonstruktion.

Innenausführung
Der Innenrahmen besteht aus vakuumimprägniertem Kiefernholz, behandelt gegen Pilze und Schimmel und zweimal mit transparentem Acryllack beschichtet, um vor Feuchtigkeit und Alterung zu schützen. Die Ausführung bietet eine natürliche ästhetische Optik.

Antriebe und Betrieb
Ausgestattet mit zwei 24V-Antrieben für die automatische Öffnung, ausgelöst durch ein Steuersystem. Der Mechanismus ist für schnelles, gleichmäßiges und stabiles Heben unter Volllast kalibriert, um einen zuverlässigen Betrieb in Notfällen sicherzustellen.

Zubehör und Systemintegration
Kompatibel mit Wettersensoren, Lüftungsschaltern, Fernbedienungen und weiteren Komponenten zur Anpassung an spezifische Anlagenanforderungen. Spezielle Anschlussbleche sind für verschiedene Dachtypen und Installationsmethoden verfügbar.

Anwendungen

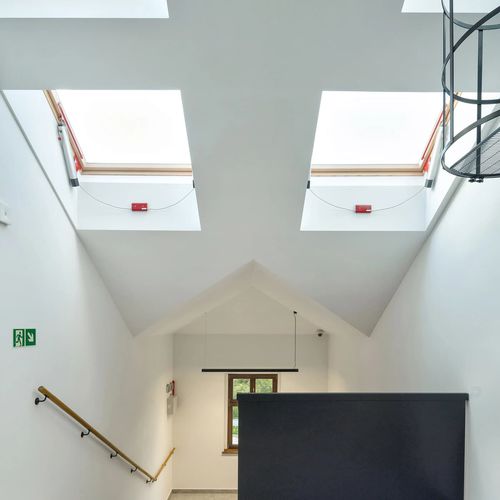

Primär für Rauchabzugssysteme in öffentlichen und mehrgeschossigen Gebäuden (Treppenhäuser, Fluchtwege) vorgesehen, bei gleichzeitiger Eignung für tägliche Lüftung und Tageslichtzufuhr.

Technische Daten

• Modell: FSP P2
• Verwendungszweck: Rauchabzug (Brand) und tägliche Lüftung / Dachfenster
• Normen: Entspricht EN 12101-2:2003
• Öffnungsmechanismus: 2×24V-Elektroantriebe (automatisch)
• Öffnungswinkel: bis zu 71°
• Öffnungszeit: ~51 Sekunden bis zum vollen Winkel unter Volllast
• Scharniere: unten am Rahmen
• Tauchtauglichkeit Dachneigung: geneigte Dächer 20°–60°; Flachdächer mit speziellen Installationssystemen
• Verglasung: P2A einbruchhemmende Einheit; innere Laminatschicht; äußere 4 mm Einscheibensicherheitsglasscheibe; kammer mit Argon gefüllt
• Außenverkleidung: witterungsbeständig (Farben: RAL 7016, RAL 7022, RAL 9005)
• Innenausführung: vakuumimprägniertes Kiefernholz mit zwei Schichten transparentem Acryllack
• Garantie: äußere ESG-Scheibe mit lebenslanger Hagelschutzgarantie (wie angegeben)
• Typische Anwendungen: Treppenhäuser und Bereiche mit nachgewiesener Rauchabzugsleistung
• Optionale Komponenten: Wettersensoren, Lüftungsschalter, Fernbedienungen, spezielle Anschlussbleche
