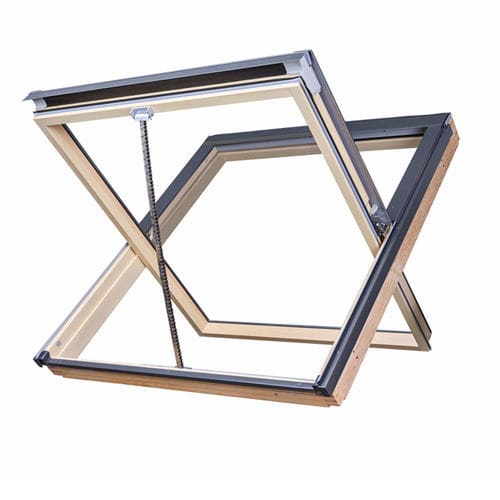

Holz-Rauchabzugsfenster FSR-U P5

für Dach

Übersicht Das Rauchabzugs-Dachfenster FSR‑U P5 verbindet Brandschutzfunktionen mit dem Komfort einer normalen Dachfensterlösung. Im Notfall entfernt es Rauch und heiße Gase zur Erhöhung der Sicherheit; im täglichen Betrieb sorgt es für natürliche Lüftung und Tageslicht und verbessert so das Raumklima. Die massive Holzbauweise, die hochwertige Oberflächenbehandlung und die P5-Verglasung machen das FSR-U P5 geeignet für Treppenhäuser, öffentliche Gebäude und Einsatzorte, an denen nachgewiesene Leistung und erhöhte Einbruchsicherheit wichtig sind.

Sicherheitsorientierte Konstruktion Das FSR‑U P5 ist so konzipiert, dass es die Anforderungen der EN 12101-2 für hohe Rauchabzugsleistung erfüllt und einen stabilen Systembetrieb unterstützt. Der 24‑V‑Kettenantrieb öffnet das Flügelteil innerhalb von 60 Sekunden auf 90° und stellt damit die optimale geometrische Rauchabzugsfläche her. Die weitöffnende Konstruktion ermöglicht außerdem die Nutzung als sichere Dachausstiegssituation im Notfall. Dauerhafte Scharniere und ein präzisionsgefertigter Mechanismus unterstützen die statische Stabilität unter den vorgegebenen Lasten; das Produkt ist zudem für den Einsatz in Schwerkraft-Rauchabzugsanlagen gemäß VdS 2221:2001‑08(01) geeignet.

Flexible Montage bei verschiedenen Dachneigungen Die Montage ist in Dachneigungen von 15° bis 90° möglich, wodurch das Fenster für viele geneigte Dachtypen und anspruchsvolle Konstruktionen geeignet ist. Eine breite Palette an Anschlussblechen steht zur Anpassung an unterschiedliche Eindeckungen zur Verfügung. Das Fenster kann mit Sensoren, Lüftungsschaltern und Fernbedienungssystemen ergänzt werden, um technische Anforderungen zu erfüllen und gleichzeitig den Alltagskomfort zu bewahren.

Hauptvorteile

• Rauchabzug im Brandfall und tägliche Lüftung
• Geeignet für Räume mit erhöhter Luftfeuchtigkeit
• Kettenantrieb für automatische Öffnung und Schließung
• Einbau in geneigten Dächern mit Neigung 15°–90°

Verglasung Das FSR‑U P5 ist mit einer einbruchsicheren, doppelkammers P5-Verglasung ausgestattet, die einen hohen Schutz gegen gewaltsames Eindringen durch die Verglasung bietet. Die innere Verbundsicherheitsglasscheibe (Klasse P2A) hält Bruchstücke in der Folie, um Verletzungsrisiken zu reduzieren und unbefugten Zugang zu verhindern. Die äußere Einscheibensicherheitsglasscheibe erhöht die Widerstandsfähigkeit gegen mechanische Beschädigungen und Witterung; sie ist gemäß Herstellerangaben mit einer lebenslangen Hagelgarantie abgedeckt.

Außenbekleidung Die Außenelemente sind mit korrosionsbeständigen, langlebigen Anschlussblechen in RAL 7022 lackiert. Die Materialien bieten hohe Beständigkeit gegen Feuchtigkeit, UV-Strahlung und Witterung und gewährleisten dauerhaften Schutz sowie eine ästhetische Optik, die zu modernen und traditionellen Dacheindeckungen passt.

Innenausführung Das Innenfutter besteht aus hochwertigem Kiefernholz, das vakuumimprägniert wurde, um Schutz vor Pilzbefall und Schimmel zu bieten, und dreifach mit Polyurethanlack beschichtet ist, um eine langlebige, feuchtigkeitsbeständige, glatt weiße Oberfläche ohne sichtbare Maserung zu erzeugen — geeignet für Küchen, Bäder und Bereiche, die sowohl Ästhetik als auch Funktionalität verlangen.

Kettenantrieb Der 24‑V‑Kettenantrieb ermöglicht die automatische Öffnung/Schließung bei Anschluss an ein Steuerungssystem und erreicht die Vollöffnung auf 90° innerhalb von 60 Sekunden. Der Mechanismus gewährleistet ein stabiles Anheben des Flügels und einen zuverlässigen Betrieb sowohl im Rauchabzugsbetrieb als auch im Alltagsbetrieb.

Technische Daten / Spezifikationen

• Modell: FSR-U P5
• Typ: Rauchabzugsfenster / Dachfenster für tägliche Belüftung
• Öffnung: Flügel öffnet bis 90° (Vollöffnung)
• Antrieb: 24 V Kettenantrieb; Vollöffnung innerhalb 60 s
• Verglasung: einbruchsichere Doppelkammer P5-Verglasung; innere Verbundsicherheitsglasscheibe Klasse P2A; äußere Einscheibensicherheitsglasscheibe (Hersteller-Hagelgarantie)
• Einsatz: Rauchabzug im Brandfall, tägliche Lüftung, kann als Dachausstieg genutzt werden
• Normen & Konformität: ausgelegt zur Erfüllung von EN 12101-2; geeignet für Systeme gemäß VdS 2221:2001‑08(01)
• Einbau-Neigungsbereich: 15°–90°
• Außenoberfläche: korrosionsbeständige Anschlussschürze (RAL 7022)
• Innenoberfläche: vakuumimprägniertes Kiefernholz, drei Schichten Polyurethanlack, weiß
• Geeignete Einsatzorte: Treppenhäuser, öffentliche Gebäude, Räume mit erhöhter Luftfeuchte
• Beispielgröße auf Seite gezeigt: 78x78 cm (Auswahloption)
• Zusatzoptionen: kompatibel mit Wettersensoren, Lüftungsschaltern und Fernbedienungssystemen
