Verglaster Tageslichtspot SRD-Z

Übersicht
Der SRD-Z ist ein Kuppel-Lichttunnel zur Zuführung von Tageslicht in Innenräume von Gebäuden mit Steildächern (Dachneigung 15°–60°) und profilierten Dacheindeckungen bis 45 mm. Er kombiniert einen starren, hochreflektierenden Aluminium-Lichtleiter, eine witterungsbeständige Außenkuppel und einen integrierten prismatischen Diffusor für eine gleichmäßige Lichtverteilung in fensterlosen Räumen wie Bädern, Fluren und Ankleiden.

Hauptmerkmale

• Versorgung fensterloser Innenräume mit natürlichem Tageslicht
• Geeignet für Steildächer von 15° bis 60° mit profilierten Dacheindeckungen bis 45 mm
• Starrer Aluminium-Tubus mit hochreflektierender Beschichtung (bis zu 98%)
• Verfügbare Durchmesser: 250 mm, 350 mm, 550 mm
• Integrierter prismatischer Diffusor für gleichmäßige Lichtverteilung
• Optionales LSO/SLO-Lichtset für abendliche Beleuchtung

Ku ppe l
Die Außenkuppel besteht aus UV-stabilisiertem Polycarbonat (3 mm) und bietet Beständigkeit gegenüber UV-Strahlung und Witterungseinflüssen. Die abgerundete Form fördert den Regenwasserablauf und reduziert Verschmutzungen, schützt den Innenraum des Tubus und minimiert den Wartungsaufwand.

Lichtleitrohr
Das Innenrohr ist ein starrer Aluminium-Tubus mit silberbasierter reflektierender Beschichtung, die bis zu 98 % Lichtleitung ermöglicht. Dichtungsbänder verhindern Lichtundichtigkeiten und das Eindringen von Schmutz. Standardlängen: 2100 mm für Ø250 und Ø350; 1800 mm für Ø550. Erweiterung mit SRM-Modulen bis zu 12 m möglich. SRK-Winkel sind nicht standardmäßig enthalten.

Diffusor

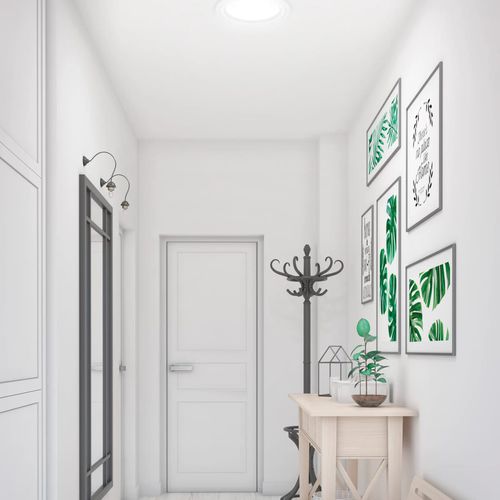

Die Innenseite endet mit einem integrierten prismatischen Deckendiffusor, der das eintreffende Tageslicht gleichmäßig streut und so eine angenehme, natürliche Beleuchtung unabhängig vom Sonnenstand gewährleistet. Optional kann ein SLO/LSO-Lichtset für konventionelle Abendbeleuchtung installiert werden.

Außenverkleidung und Erscheinungsbild
Die Außenverkleidung besteht aus korrosionsbeständigem Blech mit integrierter Einfassung (Typ Z) zur sicheren, wasserdichten Verbindung mit der Dachhaut. Standardfarben: Anthrazit RAL 7016, Grau-Braun RAL 7022 und Schwarz RAL 9005 für ein modernes Erscheinungsbild.

Zubehör

• Integrierte Einfassung (Typ Z)
• Montageset und Haltesatz für die Kuppel
• Optional: SLO/LSO-Lichtset, SRK45-Winkel (falls anwendbar), SRM-Verlängerungsmodule

Installation
Ausgelegt für Steildächer mit profilierten Dachmaterialien. Montagebereich der Dachneigung: 15°–60°. Beinhaltet Dicht- und Befestigungslösungen zur Erzielung einer luft- und wasserdichten Installation bei Verwendung der Originalzubehörteile.

Wartung und Haltbarkeit
Entwickelt für dauerhafte Leistung und geringen Wartungsaufwand. Das Kuppelmaterial und die Metallverkleidung sind UV- und witterungsbeständig. Rohr und Dichtungssystem minimieren Lichtverluste und Verschmutzungseintrag.

Technische Daten

• Modell: SRD-Z
• Art des Lichttunnels: Kuppel für Steildach
• Art der Einfassung: Typ Z (integrierte Einfassung)
• Dachtyp und Material: Steildach, profilierte Dacheindeckung
• Verfügbare Durchmesser: 250 mm, 350 mm, 550 mm
• Standardrohrlänge: 2100 mm (Ø250 & Ø350), 1800 mm (Ø550)
• Dachöffnung: 325 x 325 mm (für Ø250)
• Deckenöffnung: 310 mm (für Ø250)
• Rohrtyp: Starrer Aluminium-Tubus mit reflektierender Beschichtung
• Material der Kuppel: UV-stabilisierter Polycarbonat 3 mm
• Wärmedurchgangskoeffizient (U-Wert): 250 mm – 2.1 W/m²K; 350 mm – 2.0 W/m²K; 550 mm – 1.9 W/m²K
• Luftdichtigkeitsklasse: Klasse 4
• Widerstand gegen Drucklasten: DL 2500
• Widerstand gegen Soglasten: UL 3000
• Schlagfestigkeit (kleiner harter Körper): keine Durchdringung
• Schlagfestigkeit (großer weicher Körper): SB 800
• Wasserdichtigkeit: Konform
• Inkl. / empfohlene Zubehörteile: Integrierte Einfassung, Montageset, Haltesatz für Kuppel; optional SRK45-Winkel, SRM-Module, SLO/LSO-Lichtset
• Montagebereich der Dachneigung: 15° – 60°
• Produktgewicht (Verpackung): 9.947 kg
• Verpackungsmaße (B x L x H): 0.31 m x 0.69 m x 0.875 m
