Oberlicht für Dachterrasse SFF

wasserdichtluftdichtaus PC

Überblick

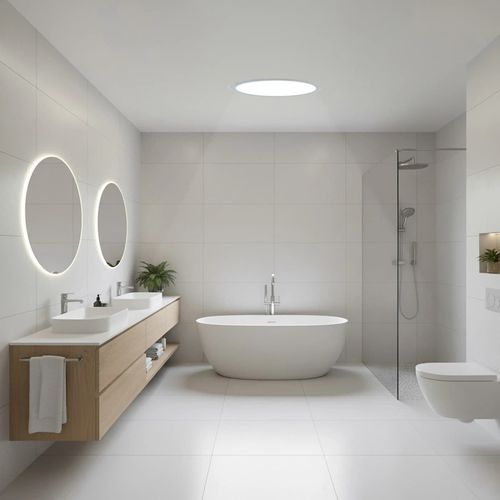

Der Lichttunnel ist eine Lösung für Bereiche, in denen kein Fenster eingebaut werden kann (Flure, Umkleiden, innenliegende Badezimmer). Das Modell SFF mit transparenter Kuppel und flexiblem lichtleitendem Schlauch ist für Flachdächer konzipiert und bringt Tageslicht in Innenräume. Die Tageslichtleistung hängt von Rohrdurchmesser, Schlauchlänge, Dachorientierung und fachgerechter Montage ab.

Natürliches Licht den ganzen Tag

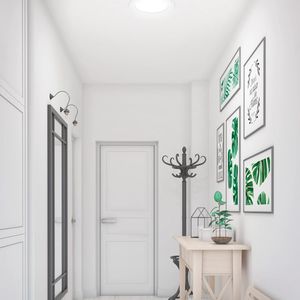

Das auf dem Dach eingefangene Tageslicht wird durch den flexiblen Schlauch geleitet und über einen Decken-Diffusor gleichmäßig im Raum verteilt, wodurch scharfe Schatten vermieden werden. Erhältlich in den Durchmessern 350 mm und 550 mm, verringert das SFF-Modell den Bedarf an künstlicher Beleuchtung tagsüber.

Hauptmerkmale

• Geeignet für Flachdächer mit Neigungen 0–15°
• Flexibler lichtleitender Schlauch (Standardlänge 2,1 m) zur Umgehung statischer Hindernisse
• Transparente, UV-beständige Kuppel fördert Wasserableitung und reduziert Verschmutzungsansammlung
• Decken-Diffusor (opalin) für gleichmäßige Lichtverteilung; optionales SLO-Lichtkit für den Abendbetrieb
• Innenfläche des Schlauchs mit reflektierender Beschichtung zur Erhaltung hoher Tageslichtqualität über die Länge

Montage und Anpassungsfähigkeit
Die SFF-Einheit wird mit integrierter Montagebasis und vollständigem Montageset geliefert. Das flexible Rohr passt sich der Raumaufteilung an, ohne Module zu kürzen oder zu verbinden; Dichtungsbänder verhindern Lichtlecks. Die Konstruktion ist luftdicht und wartungsarm.

Hinweise zur Leistung und Verlängerung
Die Standardlänge des flexiblen Schlauchs beträgt 2,1 m. Eine Verlängerung mit zusätzlichen SLM-Modulen ist möglich bis zu empfohlenen Maximal-Längen: 400 cm für den 350 mm Durchmesser-Schlauch und 600 cm für den 550 mm Durchmesser-Schlauch.

Technische Daten

• Modell: SFF
• Art des Sonnentunnels: Kuppel für Flachdach
• Art der Eindeckung / Anschlussblech: Keine
• Dachtyp und Dachmaterial: Für Flachdächer
• Durchmesser des Sonnentunnels: 350 mm (auch in 550 mm erhältlich)
• Länge des lichtleitenden Schlauchs: 2100 mm (Standard)
• Basishöhe: 150 mm
• Dachöffnungsgröße: 420×420 - 470×470 mm
• Art des lichtleitenden Schlauchs: Flexibler Schlauch, innere reflektierende Schicht
• Material der Kuppel / Dachabschnitt: UV-stabilisierter 3 mm Polycarbonat
• Wärmedurchgangskoeffizient (U-Wert): 350 mm - 2,0 W/m²K; 550 mm - 1,9 W/m²K
• Luftdichtheitsklasse: Klasse 4
• Widerstand gegen Durchbiegelasten (downward loads): DL 2500
• Widerstand gegen Auflasten (uplift loads): UL 3000
• Schlagfestigkeit: kleiner harter Körper - keine Durchbohrung; großer weicher Körper - SB 1200
• Wasserdichtigkeit: Konform
• Produktgewicht: 20,1 kg
• Packmaß (B × L × H): 0,87 m × 0,86 m × 0,385 m
• Lieferumfang / verfügbare Zubehörteile: Integrierte Montagebasis, Montageset, Befestigungsset für die Kuppel, Profile zur mechanischen Befestigung der Abdeckung an der Basis; optionales SLO-Lichtkit
• Empfohlene Dachneigung für die Montage: 0°–15°
