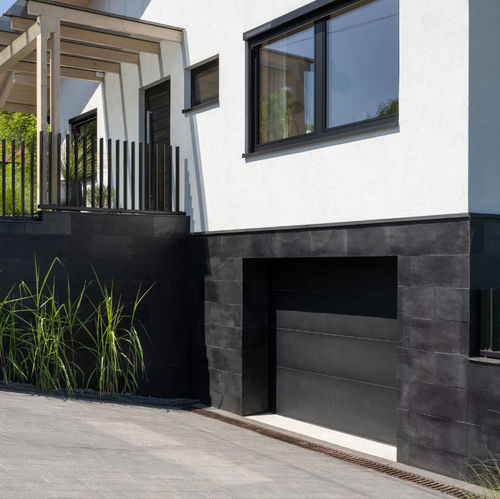

Sektionale Garagentür PROFI+

galvanisiertem Stahlverzinkter StahlEPDM

Übersicht
Das Garage-Sektionaltor PROFI+ besteht aus 40 mm starken Stahlpaneelen, gefüllt mit hochdichtem Polyurethan (PUR)-Schaum. Die Paneele setzen sich aus zwei Stahlblechen mit Nut‑und‑Feder-Verbindung und thermischer Dichtung zusammen, um Wärmebrücken zu minimieren. Die gesamte Konstruktion ist steif, stabil und luftdicht; der gemessene Wärmedurchgangskoeffizient für das vollständige Tor beträgt U = 1,3 W/m2K, geeignet für beheizte Garagen.

Torsionsfedersystem
Das Tor ist mit unterschiedlichen Ausgleichssystemen verfügbar, angepasst an den Einbauplatz: Vorder-Torsion (F), Rück-Torsion (R) und Zugfedern in den Führungsschienen (X). Die Federn bestehen aus gehärtetem, verzinktem Stahldraht und sind auf 20.000 Zyklen geprüft. Eine mechanische Sicherheitsverriegelung verhindert ein plötzliches Herabfallen des Tores bei Federbruch. Die Federkonfiguration wird anhand der Garagentiefe und der Sturzhöhe gewählt, um optimale Balance und Laufruhe zu gewährleisten.

Automatisierung und Antriebe
PROFI+ ist kompatibel mit gängigen Garagentorantrieben (Beispiele: Sommer und Marantec) mit Soft-Start/Stop und Hinderniserkennung. Varianten der Antriebsführung: Zahnriemen (leise, hohe Leistung) und Stahlkette (robust für intensiven Einsatz). Die Automatisierung lässt sich in Gebäudesysteme integrieren und über ein Gateway mit FAKRO Smart Home verbinden. Eine Funkfernbedienung ist im Lieferumfang enthalten; optionale Lichtschranken stoppen das Tor bei Hinderniserkennung.

Wärmeschutz und Dichtigkeit
Periphere und zwischen den Paneelen angebrachte EPDM-Gummidichtungen gewährleisten durchgehende Abdichtung entlang der Führungsschienen, des oberen Profils und des unteren Paneels, wodurch Wärmeverluste und Geräusche reduziert werden. EPDM bleibt über einen weiten Temperaturbereich flexibel. Isolierung und Dichtigkeit sind durch Luftdurchlässigkeit Klasse 3 und Wasserdichtheit Klasse 3 nachgewiesen.

Haltbarkeit und Konstruktion
Führungsschienen und Beschläge: verzinkter Stahl 1,5 mm, beständig gegen Korrosion und Verformung. Laufrollen mit Lagerung und schwingungsdämpfenden Buchsen sorgen für ruhige Führung; Doppelrollensystem für größere Tore verfügbar. Alle Komponenten sind auf Ermüdung für mindestens 20.000 Zyklen geprüft.

Ästhetik und Oberflächen
Außenflächen der Paneele: Holzstruktur, glatt, tief matt, sandig und holzähnliche Texturen. Lackierung beständig gegen UV, Feuchtigkeit und Chemikalien. Standard-Außenfarben: RAL 9016 (weiß), RAL 7016 (anthrazit), RAL 8014 (braun), RAL 9006 (silber), RAL 9005 (schwarz), sowie Dekore: Golden Oak, Walnut, Winchester, Swamp Oak und Turner Oak. Innenfläche: RAL 9016 weiß.

Sicherheitsmerkmale
Mechanischer Bruchschutz für Federn (Blockierung der Welle oder des Führungsmechanismus bei Federbruch). Fotozellen (optional) und Überlastsensoren in den Antrieben stoppen die Bewegung bei Hinderniserkennung. Segmentprofil reduziert das Risiko des Fingerklemmen.

Hauptmerkmale (kurz)

• 40 mm starke Stahlpaneele, PUR-gefüllt
• Verfügbare Federsysteme: F (vorne), R (hinten), X (in Führungsschiene)
• Manueller oder automatischer Betrieb
• Antriebsführung: Riemen oder Kette; kompatibel mit gängigen Motorherstellern
• U-Wert für das komplette Tor: 1,3 W/m2K
• EPDM-Rand- und Zwischenpaneeldichtungen; Luftdurchlässigkeit und Wasserdichtheit Klasse 3
• Komponenten geprüft ≥ 20.000 Zyklen

Verfügbare Abmessungen Tabelle (Höhe [mm] vs Breite [mm] - Montagevarianten)
Überschrift: Höhe [mm] | 2400 | 2500 | 2600 | 2750 | 3000 | 3200 | 3500 | 4000 | 4250 | 4500 | 5000 | 6000
1875 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2000 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2125 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2250 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2375 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2500 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F, R | F, R | F
2625 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F
2750 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F
2875 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F
3000 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F

(Tabellenzeilen geben die Kompatibilitätsmatrix des Produkts wie auf der Produktseite wieder; F = Vorder-Torsion, R = Rück-Torsion, X = Federn in Führungsschiene)

Dimensionsregeln und Bestellgrößen (Zusammenfassung)
DH – Öffnungshöhe (Bestellmaß): —
DW – Öffnungsbreite (Bestellmaß): —
HR – Sturz: HR ≥ 200 mm (Allgemeintabelle) / HR ≥ 100 mm (X und einige Varianten) / HR ≥ 130 mm für Automatisierung in manchen Konfigurationen
SH – Höhe des Führungssystems: SH = DH + 60 mm
CH – Mindestgaragenhöhe erforderlich: CH = DH + 200 mm
GW – Mindestgaragenbreite erforderlich: GW = DW + 180 mm
LS / RS – Seitenanschlag Raum: LS ≥ 90 mm, RS ≥ 90 mm
PTH – Durchgangsmaß (Höhe): PTH = DH − 175 mm (manuell) / PTH = DH − 10 mm (automatisch)
PTW – Durchgangsmaß (Breite): PTW = DW

Technische Merkmale / Spezifikationen

• Paneelstärke: 40 mm (zwei Stahlbleche + PUR-Schaumkern)
• Wärmedämmung (U-Wert): 1,3 W/m2K für das komplette Tor
• Paneelverbindung: Nut-und-Feder mit thermischer Dichtung
• Periphere/inter-paneel Dichtungen: EPDM-Gummi (alterungs-, UV- und temperaturbeständig)
• Luftdurchlässigkeit: Klasse 3
• Wasserdichtheit: Klasse 3
• Führungsschienen & Beschläge: verzinkter Stahl, 1,5 mm Stärke
• Rollen: Kugellagerrollen mit schwingungsdämpfenden Buchsen; Doppelrollensystem für größere Abmessungen
• Federsysteme: F (vorne), R (hinten), X (Spannung in Führung)
• Federhaltbarkeit: ≥ 20.000 Zyklen; verzinkter gehärteter Stahldraht
• Federsicherheit: mechanische Bruchsicherung; Wellen- oder Führungsblockade bei Ausfall
• Antriebs-Kompatibilität: Sommer und Marantec (Soft-Start/Stop, Hinderniserkennung); Riemen- oder Kettenführung
• Automatisierungsfunktionen: Funkfernbedienung (868 MHz), Fotozellen-Erkennung, Integration per Gateway mit FAKRO Smart Home
• Notstrom: optionale Batterie für mehrere Zyklen (optionales Zubehör)
• Sicherheitszubehör: Fotozellen (optional, IP54), Innenriegel (optional)
• Verfügbare Außenoberflächen: Holzstruktur, glatt, tiefmatt, sandig, holzähnliche Texturen
• Standardfarben: RAL 9016, RAL 7016 (und holzähnliches Anthrazit), RAL 8014, RAL 9006, RAL 9005; zusätzliche Holzdekore
• Getestete Betriebszyklen der Komponenten: ≥ 20.000
• Mindestseitenspalt: LS/RS ≥ 90 mm
• Formel Führungshöhe: SH = DH + 60 mm; Mindestgaragenhöhe CH = DH + 200 mm
