Spalier für Fassade SLIDING SYSTEM

aus Edelstahl 316Massivholzmit Holzverkleidung

Einführung

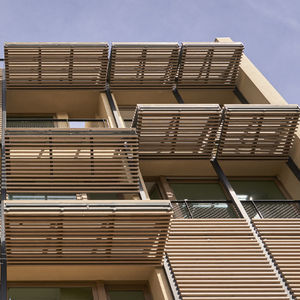

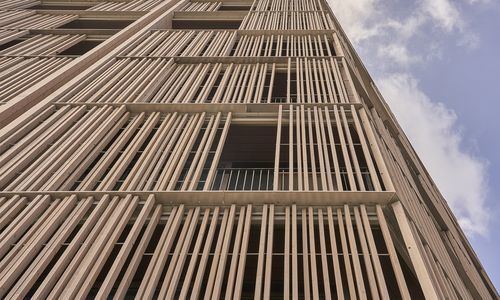

Das Gubia Facade Sliding System ist eine verschiebbare Holz-Fassadenlattung für Sonnenschutz und architektonische Hüllen. Es verbindet eine zurückhaltende Ästhetik mit technischer Auslegung für den Außeneinsatz und Beständigkeit in salzhaltigen Umgebungen.

Innovation und Nachhaltigkeit
Die Bekleidung besteht aus FSC- oder PEFC-zertifiziertem Holz. Material- und Oberflächenentwicklung erfolgte im Rahmen von R+D+i, um langfristige Leistungsfähigkeit und nachhaltige Beschaffung sicherzustellen.

Systemkomponenten
Die Paneele bestehen aus Massivholzlamellen, die mittels AISI 316 Edelstahldrähte verbunden und durch AISI 316 Trennrohre geschützt werden. Die unten montierten AISI 316 Entgleisungsschutz-Rollen sind höhenverstellbar und auf Lasten bis zu 100 kg pro Rolle ausgelegt. Holzart, Lamellenquerschnitt und Abstand sind projektabhängig wählbar; die Lamellen eignen sich für die Nutzungs­klasse 3.2.

Prüfungen und Qualität
Vollmaß-Modelle, Prototypen und Laborprüfungen validieren Bewegungsverhalten, Lagerung, Reibungskoeffizienten, Belastungs- und Schubkräfte sowie Einstellsysteme. Holzarten und Oberflächen werden auf Haftzug, Verschleißfestigkeit, künstliche und natürliche Alterung geprüft und unabhängig geprüft.

Funktionalität und Ästhetik
Das System ermöglicht die Regulierung von Tageslicht und natürlicher Belüftung durch Wahl von Lamellenquerschnitt und Abstand. Das untere Lager reduziert Funktionseinschränkungen durch Schmutzansammlungen, und die Konstruktion vermeidet sichtbare Abschlussprofile, wodurch eine klare Fassadenwirkung entsteht. Schiebbare Paneele lassen sich mit festen Feldern kombinieren.

Konstruktion und Energieeffizienz
Die präzise Steuerung des Lichteintrags erfolgt über Einstellung von Lamellenabstand und Paneelposition. Vorfertigung und koordinierte Werkstattfertigung ermöglichen projektspezifische Lösungen, die zur Energieeffizienz von Gebäuden beitragen und in angewandten Projekten anerkannt sind.

Technische Daten

• Bezeichnung: Gubia Facade Sliding System
• Bekleidungsmaterial: FSC- oder PEFC-zertifiziertes Holz
• Holz-Eignung: Massivholzlamellen, geeignet für Nutzungs­klasse 3.2
• Metallkomponenten: AISI 316 Edelstahldrähte und Schutzrohre
• Lagerung: AISI 316 Entgleisungsschutz-Rollen, unten montiert, höhenverstellbar
• Rollenkapazität: ausgelegt für Lasten bis zu 100 kg pro Rolle
• Paneelbauweise: vorgefertigte Schiebe­paneele mit minimal sichtbar Rahmen
• Anpassung: wählbare Holzarten, Lamellenquerschnitte, Abstände und Oberflächen
• Haltbarkeitsnachweis: Vollmaßtests, Mock-ups, Prototypen und unabhängige Laborvalidierung
• Holzprüfungen: Haftzug, Abriebfestigkeit, künstliche und natürliche Alterungstests
• Konstruktionsvorteile: Sonnenschutz, Belüftungsregelung, reduzierte Wartung durch untere Lagerung
• Entwicklung: R+D+i geleitet durch technische Abteilung und Produktion
• Multimedia: Betriebsvideo verfügbar, das die Funktion zeigt
