Schallschutz-Schallschutztür

für InnenbereichHolzfurnierBambus

Produktübersicht
Das GUBIA Acoustic Door System ist eine Holz-Akustiktür, die hohen thermischen und akustischen Komfort bietet und eine gemessene Schalldämmung von bis zu 43 dBA erreicht. Das System verbindet nachhaltige Materialien, modulare Komponenten und Fertigungsverfahren, die für architektonische Projekte mit Anforderungen an Akustik und maßgeschneiderte Oberflächen geeignet sind.

Innovation und Nachhaltigkeit
Entwickelt mit Materialien aus nachhaltiger Forstwirtschaft und FSC-zertifiziertem Bambus, integriert die Tür thermische Dämm- und schallabsorbierende Elemente, um die Umweltbelastung zu reduzieren und gleichzeitig geprüfte akustische Leistungen zu erzielen. Anpassungsoptionen ermöglichen die Integration in projektbezogene Vorgaben ohne Beeinträchtigung der getesteten Leistung.

Komponenten

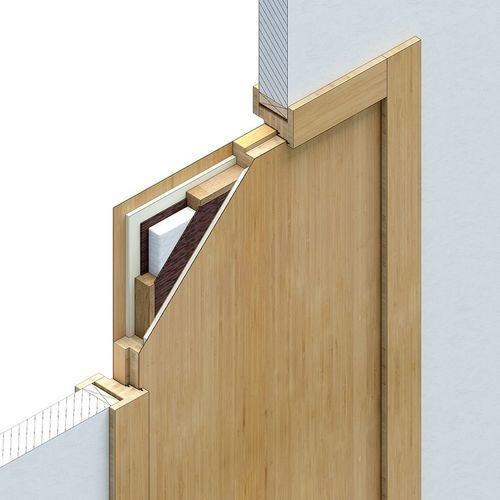

• Türblatt: innere Rahmenkonstruktion aus massivem Bambus mit Faserplatten auf beiden Seiten; innere thermische Dämm- und schallabsorbierende Elemente; äußere Bambusfurnierbelegung.
• Türzarge: Rahmen aus massivem Bambus als Abdeckprofil, mit doppelter Überlappung und EPDM-Akustikdichtungen.
• Dichtungen und Bürstendichtungen: EPDM-Akustikdichtungen am Rahmen und doppelte untere akustische Bodendichtung zur Erhöhung der gewichteten Rw- und RA-Reduktionsindizes.
• Beschläge: Optionen für mechanische oder elektromagnetische Schließsysteme; Blatt- oder verdeckte Scharniere aus Edelstahl mit 3D-Einstellung; Beschläge entsprechen CE- und UNE-EN-Normen.
• Materialien und Oberflächen: Möglichkeit der Herstellung in anderen Holzarten mit gleicher oder höherer Dichte als Bambus; lackierte oder beschichtete Oberflächen mit verschiedenen Glanzgraden und wählbaren Feuerklassifizierungen.
• Individualisierung: Abmessungen, Oberflächen und Bearbeitungen projektbezogen anpassbar mittels CNC-Formgebung und Werkstattmontage.

Entwicklungsprozess und Qualitätsprüfung
Das System wurde in APPLUS+-Laboren akustisch und thermisch geprüft. Die Referenzprobe war eine einschalige Drehflügeltür mit einer Gesamtstärke von 72 mm. Messwerte wurden bei Bedarf mit bandabhängigen Korrekturen angepasst, wenn die Einflüsse der Gebäudestruktur dies erforderten, um die Genauigkeit der Ergebnisse sicherzustellen.

Ästhetik

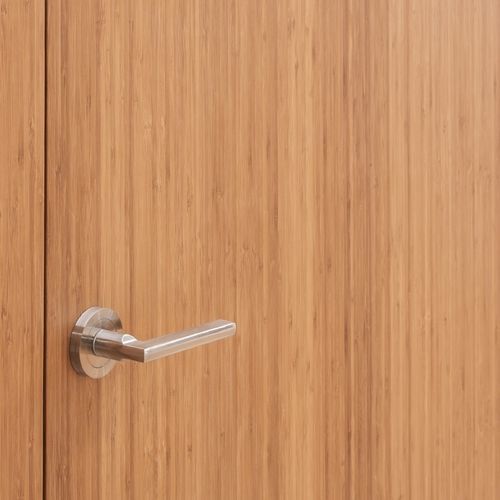

Natürliche Holzfurniere und eine Bambuskante liefern ein architektonisches Erscheinungsbild. Umfangreiche Anpassungsmöglichkeiten bei Furnier, Oberfläche und Kantenprofil erlauben die Integration in verschiedene Innen- und Fassadekontexte bei Erhalt der akustischen Leistung.

Holzbauweise und Energieeffizienz
Der Einsatz nachhaltiger Hölzer, Bambusfurnier und dämmender Kerne trägt zur thermischen Effizienz der Gebäudehülle bei und unterstützt die Reduzierung des Energiebedarfs im Betrieb über den Lebenszyklus des Gebäudes.

Fertigungstechniken
Die Produktion nutzt CNC-Formgebung, Präzisionsbearbeitung, Klebung und kontrollierte Montage in der Werkstatt, um Maßhaltigkeit, Reproduzierbarkeit und konstantes akustisches Verhalten sicherzustellen.

Technische Spezifikationen

• Schalldämmung: bis zu 43 dBA (bewertet)
• Geprüfte Probe: einschalige Drehflügeltür, Gesamtstärke 72 mm (Prüfungen im APPLUS+-Labor)
• Zusammensetzung des Blattes: massive Bambusperimeterstruktur, Faserplattenbeplankung, interne thermische und schallabsorbierende Elemente, äußeres Bambusfurnier
• Rahmen: massiver Bambus mit doppelter Überlappung und EPDM-Akustikdichtungen
• Abdichtung: EPDM-Akustikdichtungen; doppelte untere akustische Bodendichtung zur Erhöhung der Rw- und RA-Indizes
• Beschlagsoptionen: mechanische oder elektromagnetische Schlösser; Edelstahlscharniere mit 3D-Einstellung; CE- und UNE-EN-konform
• Materialien: FSC-zertifizierter Bambus; Option zur Herstellung in anderen Holzarten mit Dichte ≥ Bambus
• Oberflächen: lackiert oder beschichtet, verschiedene Glanzgrade; wählbare Brandklassifizierung
• Fertigung: CNC-Formgebung, Präzisionsbearbeitung, Klebung und Werkstattmontage
• Qualitätsprüfung: akustische und thermische Prüfungen in APPLUS+-Laboren
