Vorhangfassade / freitragende Struktur / aus Aluminium und Glas / mit integrierter Isolierung
TRIGON 60

Zu meinen MyArchiExpo-Favoriten hinzufügen
Zum Produktvergleich hinzufügen Aus der Vergleichsliste entfernen
Vorhangfassade / freitragende Struktur Vorhangfassade / freitragende Struktur - TRIGON 60
{{requestButtons}}

Eigenschaften

  • Typ:

    freitragende Struktur

  • Material:

    aus Aluminium und Glas

  • Optionen:

    mit integrierter Isolierung

Beschreibung

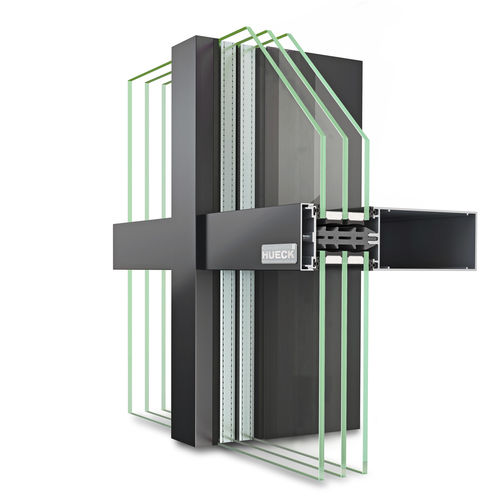

Pfosten-Riegel-Fassade, 60 mm Bautiefe, Pfosten und Riegel gleiche Geometrie

Konstruktion

Wärmegedämmte Aluminium-Fassadenkonstruktion in Pfosten-Riegel-Bauweise für senkrechte, schräge, ebene oder polygonale Fassadenwände
Identische Profilgeometrie für Pfosten und Riegel
Glasstärken von 4 mm bis 58 mm
Unterschiedliche Einsatzelemente aus dem HUECK-System möglich

Ansichtsbreite

Riegel- und Abdeckprofile mit 60 mm Ansichtsbreite in verschiedenen Profilgeometrien

Profilbautiefe

Je nach statischen Erfordernissen von 32 mm bis 263,5 mm
Isolierzone

Dämmprofile aus glasfaserverstärktem Polypropylen
Geschäumte Dämmprofile für erhöhte Wärmedämmung

Dichtungen

Im Bereich der Riegelanschlüsse Einsatz an
Dichtungsformteilen, die den Stoßbereich überdecken
Wahlweise ein- oder zweiteilige EPDM- Dichtungen als Außendichtung
Ohne Dichtstoff auf der Baustelle einsetzbar

Highlights

Passivhaustauglich gemäß ift- Richtlinie
WA 15/2
Schlagregendichtheit Statisch RE 1200, Dynamisch 250 Pa / 750 Pa (EN 12154)
Luftdurchlässigkeit Klasse AE (EN 12152)
Widerstand gegen Wind 2,4 kN/m² zulässige Last bzw. 3,6 kN/m² erhöhte Last (EN 12179)
Durchschusshemmung bis FB6-S
Einbruchhemmung WK 1 / WK2 / WK3
(EN 1627)
Prüfung nach CWCT, Sequence B
