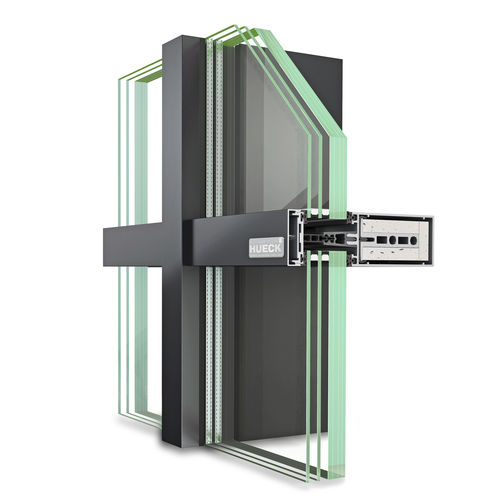

Vorhangfassade / freitragende Struktur TRIGON 50 FP30

aus Aluminium und Glasmit integrierter IsolierungSonnenschutz

Brandschutzfassade mit Feuerwiderstandsdauer 30 Minuten -Ansichtsbreite 50 mm -Maximale Scheibengröße 1500mm x 3000mm -EI30 Brandschutzfassade -Befestigungsabstände ≤ 6000mm Konstruktion: Wärmegedämmte Aluminiumfassaden-Konstruktion in Pfosten-Riegel-Bauweise für senkrechte Fassadenwände (Einbaulage bis zu 10° zur Vertikalen geneigt) Pfosten-, Riegel- und Abdeckprofile aus dem Hueck Trigon-Systembaukasten, einzuschiebendes Zusatzprofil inklusive nichtbrennbaren Dämmstreifen. Isolierzone durch Dämmschichtleiste und glasfaserverstärktes Polypropylen als Distanzprofil Identische Profilgeometrie für Pfosten und Riegel Ansichtsbreite: Riegel- und Abdeckprofile mit 50 mm Ansichtsbreite in verschiedenen Profilgeometrien Anwendungsbereich: Die zulässige Höhe der Befestigungspunkte der zu verglasenden Geschosse beträgt ≤ 6000 mm bei Pfostenprofilen Die Breite und Höhe der Fassadenkonstruktion ist unbegrenzt max. Pfostenabstände betragen ≤ 3024 mm. Verglasung: Contraflam Monogläser Securit, Securit Decorglass, Stadip, Stadip Protect Dicke: ≥ 16 mm Contraflam Isoliergläser Climalit, Climaplus, Climatop, ScreenLine Dicke: ≥ 26 mm Max. zulässige Glasgröße EI30 (F30): 1500 x 3000 mm, wahlweise in Hoch- oder Querformat Prüfergebnisse: Schlagregendichtheit: Statische Klasse RE 750 nach DIN EN 12154, dynamische Klasse 250 / 750 Pa nach DIN EN 13050 Luftdurchlässigkeit: Klasse A4 nach DIN EN 12 152 Widerstandsfähigkeit bei Windlast: Prüflast 2000 Pa / Sicherheit 3000 Pa nach DIN EN 13116 Zulässige Last: 2,4 KN/m²; Erhöhte Last: 3,6 KN/m²
