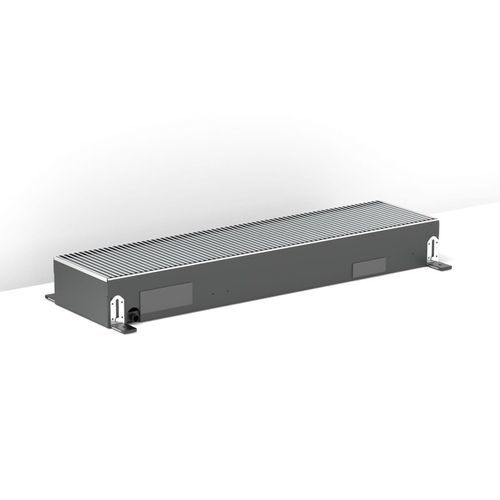

Heißwasserkonvektor Clima Canal 13 B27

0...500 wgalvanisiertem StahlEdelstahl

Overview
Leiser und unauffälliger Bodenkonvektor, komplett in den Boden integriert. Bietet Heizung und (leichte/tiefe) Kühlung; erhältlich für Heizung, nicht kondensierende und kondensierende Kühlung. Kompakte Abmessungen und geringe Einbautiefe.

Key features

• 4‑Rohr dynamischer Bodenkonvektor, Modell Clima Canal 13 B27
• Leiser Betrieb für maximalen Klimakomfort
• Geeignet für Heizung, nicht kondensierende (leichte) und kondensierende (tiefe) Kühlung
• Kompakte Abmessungen: 13 cm Höhe und 27 cm Einbautiefe
• Höhenverstellbare Basis mit Feinausrichtungsmöglichkeit des Bodens
• Erhältlich mit eloxierten Aluminium‑ oder Holzgitter

Standard delivery

• Gehäuse aus Sendzimir‑verzinktem Blech (RAL7024) mit Höhenverstellung und Edelstahl‑Gitterträger
• Gitter: eloxiertes Aluminium oder Holz
• Dynamischer Wärmetauscher (4‑Rohr)
• Thermischer Aktivator (tangentialer Mini‑Aktivator) 24 VDC
• Edelstahl‑Flexschläuche 1/2", 15 cm lang
• Für durchgehende Installation vorgesehen
• Höhenverstellbare Basis 0 – 4.5 cm
• Feinverstellung bis max. +0.8 cm (bei bestimmten Varianten nicht enthalten)
• Abdeckplatten

Composition / Accessories

• Schutzplatte für Montage und Baustellenschutz
• Abdeckung für Ventile
• Edelstahl‑Flexschläuche 1/2", 15 cm lang
• Elektrischer Anschluss innenliegend
• Hydraulischer und elektrischer Anschluss in der Regel linksseitig
• Optionale Düsen für Lüftungskanal
• Kondensatwanne zur Entwässerung (ø 2 cm) für Kondenswasser
• Ventilatoren (falls zutreffend)
• Aluminium‑ oder Holzgitter in verschiedenen Farben und Ausführungen

Dimensions (key)
Standardhöhe: 13 cm; Standardbreite (Einbautiefe): 27 cm; verfügbare Längen: 80 cm, 110 cm, 160 cm, 180 cm (siehe vollständiges Maßdiagramm in der Produktdokumentation).

Outputs (excerpt from product outputs table)
Columns: Height [cm] | Length [cm] | Width [cm] | Control voltage [V] | Heating 75/65/20 [W] | Heating 55/45/20 [W] | Heating 45/35/20 [W] | Heating 35/30/20 [W] | Light cooling 16/18/27 (50% R.V.) [W] | Deep cooling Total 7/12/27 (50% R.V.) [W] | Deep cooling Sensible 7/12/27 (50% R.V.) [W] | Sound pressure dB(A) | Electric power consumption [W] | Air flow [m3/h]
13 | 80 | 27 | 2 | 362 | 216 | 142 | 90 | 41 | 111 | 78 | 16 | 1 | 38
13 | 80 | 27 | 4 | 590 | 352 | 232 | 146 | 84 | 209 | 150 | 19 | 1.6 | 55
13 | 80 | 27 | 6 | 786 | 469 | 309 | 195 | 127 | 297 | 215 | 27.1 | 2.9 | 85
13 | 80 | 27 | 8 | 962 | 574 | 378 | 238 | 170 | 393 | 288 | 35 | 5 | 117
13 | 80 | 27 | 10 | 1126 | 672 | 442 | 279 | 214 | 498 | 369 | 27.1 | 2.9 | 85

Notes
- Das Produkt bietet mehrere Steuerungs‑ und Anschlussoptionen; für exakte Leistungswerte je Länge/Steuerungsvariante Tabelle und Auswahltool konsultieren.
- Standard‑Thermoaktivatoren sind 24 VDC; je nach Konfiguration sind weitere Steuerungsspannungen/Optionen verfügbar.

Caractéristiques / spécifications techniques

• Typ: Bodenkonvektor, Clima Canal 13 B27 (4‑Rohr)
• Höhe: 13 cm
• Standardbreite (Einbautiefe): 27 cm
• Verfügbare Längen: 80, 110, 160, 180 cm (und Varianten)
• Wärmetauscher: dynamisch, 4‑Rohr
• Kühlung: Optionen leichte Kühlung (nicht kondensierend) und tiefe Kühlung (kondensierend)
• Thermischer Aktivator: tangentialer Mini‑Aktivator, 24 VDC (Standard)
• Anschlüsse: Edelstahl‑Flexschläuche 1/2", 15 cm (Standard)
• Höhenverstellbare Basis: 0 – 4.5 cm; Feineinstellung bis +0.8 cm
• Kondensatmanagement: optionale Kondensatwanne mit Ablauf ø 2 cm
• Schallpegel: ab ca. 16 dB(A) je nach Konfiguration — siehe Leistungsdaten
• Typischer Stromverbrauch (Lüfter/Aktuatoren): ab ca. 1 W je nach Konfiguration
