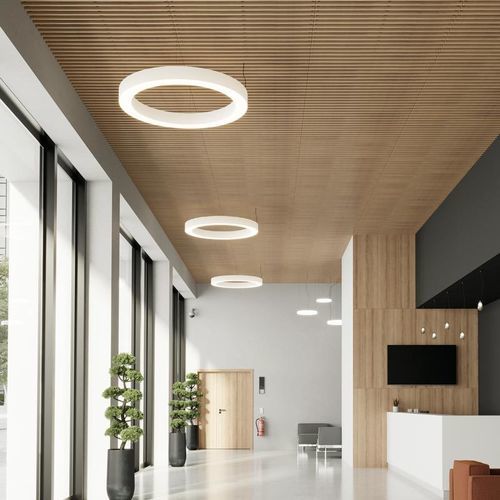

Akustikplatte für abgehängte Decken LAŌ 4.2.7

DouglasieMassivholzEiche

Kurzbeschreibung

• Akustikpaneel aus Massivholz für abgehängte Decken mit Standard-T24-Raster

Eine Holzdecke

• Schnellstes und einfachstes System zum Einbauen und Entfernen
• Montage durch einen einzelnen Monteur möglich

Plattengröße

• 1200 x 600 mm Platte für T24-Raster (für abgehängte Decken mit 1200 mm Rastermaß)

Unsichtbarer Rahmen
Die Konstruktion verdeckt das Tragwerk und sorgt für eine perfekte Ausrichtung der Paneele. Die Installation erfolgt auf schwarzem T24-Tragwerk mit einer maximalen Belastung von 13,5 kg/m2, gleichmäßig verteilt gemäß geltenden Normen und Regeln der Technik. Laudescher liefert nicht alle Bauteile der Konstruktion.

Installationsmethode
Montage von unten - Patent anhängig. Ein patentiertes System ermöglicht die Montage von unten, ohne den Installationsraum (Plenum) zu betreten. Das System erlaubt das Hinzufügen von standardmäßigen Akustikplatten (nicht enthalten); empfohlen wird zunächst die Dämmung zu verlegen und anschließend die Laō-Platten in einer schnellen, einfachen Bewegung zu befestigen.

Wartung
Herausnehmbare Paneele für einfache Wartung.

Modelle & Oberflächen

• Große Auswahl an Modellen und Oberflächen
• 6 Furnier-Pinien-Finishes (finger-jointed) und 1 Massiv-Pinie-Finish
• 6 Modelle mit gefasten Lamellen und 6 Modelle mit flachen Lamellen

Akustische Leistung
Bewerteter Absorptionsgrad: αw = 0,90*. Absorptionsklasse: Klasse A. Die akustischen Absorptionsdaten (αp, αw, Absorptionsklasse) wurden gemäß ISO 11654 berechnet (Laō + LR 20 mm akustische Ergänzung auf Plenum E316 mm). Die akustische Absorption wurde nach ISO 354 gemessen.

Oberfläche / Brandverhalten
Euroklasse B-s1,d0 oder B-s2,d0 abhängig von der Oberfläche.

Befestigungssystem
Installation auf T24-Tragwerk gemäß NF EN 13964 und DTU 58-1.

Rückseite
Akustikplatten aus Mineralwolle mit schwarzer Vlieslage 2,4 kg/m2, beidseitig mit schwarzem Vlies versehen (Format 600 x 600 mm; 20 oder 22 mm Dicke). Diese Akustikplatten werden nicht von Laudescher geliefert.

Umweltindikatoren

• Produktionsphase (finger-jointed Pinie): -4,63 kg CO2 eq/m2
• IC-Komponente (finger-jointed Pinie): -0,06 kg CO2 eq/m2

Holz und Oberflächen

• Finger-jointed Pinienlamellen: feuerhemmender Lack, Euroklasse B-s2,d0 mit Schutzlack
• Massive Pinienlamelle natur: Brandschutzbehandlung im Autoklav, Euroklasse B-s1,d0
• Beispielhafte Oberflächen: Natur, Douglasie, Eiche, Weißer Eiche, Honig, Weiß

Technische Daten

• Paneelabmessungen: 1199 x 600 mm
• Plattenformat für Raster: 1200 x 600 mm (T24)
• Lamellenquerschnitt: 20 mm (Front) x 42 mm (Höhe)
• Lamellenabstand: 78 mm
• Mittlerer Abstand der Lamellen: 120 mm
• Schwarze Kanten- Rückkonterlamellen: 20 mm (Front) x 42 mm (Höhe)
• Schwarze zentrale Rückkonterlamellen: 20 mm (Front) x 28 mm (Höhe)
• Gesamtdicke: 52 mm
• Flächengewicht (Pinie): 5,5 kg/m2
• Öffnungsprozentsatz: 65 %
• Maximale Last auf T24-Tragwerk: 13,5 kg/m2 (gleichmäßig verteilt)
• Akustik: Bewerteter Index αw = 0,90; Absorptionsklasse A (gemessen/berechnet nach ISO 11654 und ISO 354)
• Brandverhalten: Euroklasse B-s1,d0 oder B-s2,d0 abhängig von der Oberfläche
• Normen: Installation auf T24-Tragwerk gemäß NF EN 13964 und DTU 58-1
