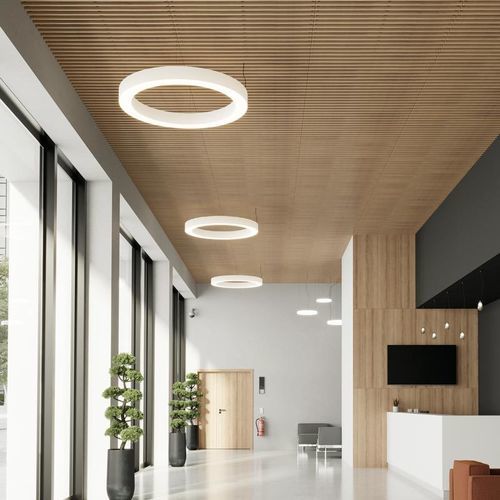

Akustikplatte für abgehängte Decken LAŌ 4.2.4

DouglasieMassivholzEiche

Kurzbeschreibung
Massivholz-Akustikpaneel ausgelegt für abgehängte Decken mit Standard-T24-Unterkonstruktion. Abnehmbare Paneele für Wartungszugang; geeignet für gewerbliche und öffentliche Projekte mit Absorptionsklasse A.

Eine Holzdecke

• Schnelles und einfaches System zum Einbauen und Entfernen
• Installation durch eine einzelne Person möglich

Platte / Tragsystem
1199 x 600 mm Paneel, ausgelegt für Standard-T24-Unterkonstruktion mit 1200 mm Raster.

Unsichtbarer Rahmen
Die Montage verdeckt das Tragwerk und gewährleistet exakte Ausrichtung der Paneele. Die Installation erfolgt auf schwarzer T24-Unterkonstruktion mit maximaler gleichmäßig verteilter Last von 13,5 kg/m2, entsprechend geltenden Normen und Fachregeln. Laudescher liefert nicht alle statischen Bauteile.

Montage
Das patentierte System erlaubt die Montage von unten, ohne Zugang zum Hohlraum. Das System ermöglicht die Ergänzung durch standardisierte Akustikplatten (nicht im Lieferumfang); empfohlene Reihenfolge: Dämmung zuerst, dann Laō-Paneele in einem schnellen Schritt einhängen.

Abnehmbare Paneele
Die Laō-Paneele sind abnehmbar, um einfachen Zugang für Wartung und Service zu ermöglichen.

Große Auswahl an Modellen und Oberflächen

• 6 Furnier- bzw. finger-jointed Kiefer-Finishes und 1 Massiv-Kiefer Finish
• 6 Modelle mit profilierten Leistenkanten und 6 Modelle mit flachen Leisten

Maße und Leistengeometrie
Paneelmaße: 1199 x 600 mm
Leistenquerschnitt: 20 mm (Fläche) x 42 mm (Höhe)
Leistenabstand: 44 mm
Mittlerer Abstand der Leisten: 86 mm
Hintere schwarze Rand-Kontraleisten: 20 mm (Fläche) x 42 mm (Höhe)
Hintere schwarze mittlere Kontraleisten: 20 mm (Fläche) x 28 mm (Höhe)
Gesamtdicke: 52 mm
Flächenmasse (Kiefer): 7.20 kg/m2
Offenheitsgrad: 51 %

Akustische Leistung
Bewerteter Schallabsorptionsindex: αw = 0.90* (Absorptionsklasse A). Akustische Daten (αp, αw, Absorptionsklasse) berechnet nach ISO 11654 (Laō + LR 20 mm akustische Ergänzung auf Hohlraum E316 mm). Absorption gemessen nach ISO 354.

Oberfläche / Brandverhalten
Je nach Oberfläche: Euroclass B-s1,d0 oder B-s2,d0.

Befestigungssystem
Montage auf T24-Unterkonstruktion. Entspricht NF EN 13964 und DTU 58-1.

Rückseite
Akustikplatten aus Mineralwolle mit schwarzem Vlies (Format 600 x 600 mm; 20 oder 22 mm Stärke) — Vlies 2.4 Kg/m2. Nicht von Laudescher geliefert.

Umweltindikatoren

• Produktionsphase (finger-jointed Kiefer): -6.17 kg CO2 eq/m2
• IC-Komponente (finger-jointed Kiefer): -0.43 kg CO2 eq/m2

Holz und Oberfläche

• Finger-jointed Kieferleisten: feuerhemmender Lackfinish Euroclass B-s2,d0 mit Schutzlack
• Verfügbare Oberflächen (Beispiele): Natural, Douglas, Oak, White oak, Honey, White
• Massive Kieferleisten natur: Druckkammertrocknung / Brandschutzbehandlung Euroclass B-s1,d0

Eigenschaften / Technische Daten

• Modell: Laō 4.2.4
• Paneelformat: 1199 x 600 mm (für T24-Unterkonstruktion)
• Leistenquerschnitt: 20 x 42 mm (Fläche x Höhe)
• Leistenabstand: 44 mm; Rasterabstand: 86 mm
• Gesamtdicke: 52 mm
• Flächenmasse (Kiefer): 7.20 kg/m2
• Offenheitsgrad: 51 %
• Maximale gleichmäßig verteilte Last auf T24-Unterkonstruktion: 13.5 kg/m2
• Akustik: αw = 0.90 (Absorptionsklasse A) — geprüft nach ISO 354 / ISO 11654
• Brandklassifizierung: Euroclass B-s1,d0 oder B-s2,d0 je nach Oberfläche
• Montage: Patentiertes System zur Montage von unten; Montage auf T24-Unterkonstruktion gemäß NF EN 13964 und DTU 58-1
• Paneele abnehmbar zur Wartung
• Ergänzende akustische Platten und einige statische Elemente nicht im Lieferumfang
• Verfügbare Oberflächen: finger-jointed Kiefer (6 Finishes), 1 Massiv-Kiefer Finish; mehrere Leistenmodellvarianten (profiliert und flach)
