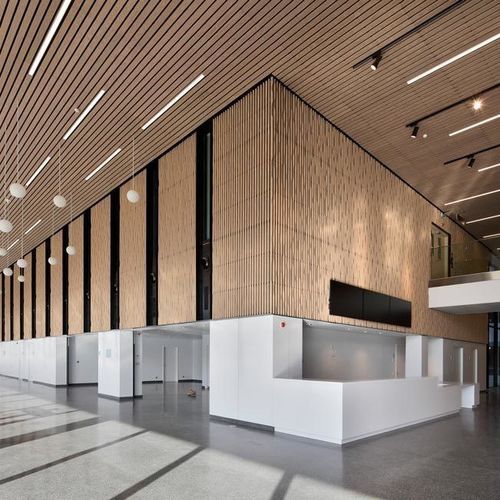

Akustikplatte für abgehängte Decken LINEA 9.2.3

FichteMassivholzEiche

Kurzbeschreibung
Massivholz-Akustikpaneel für abgehängte Decken.

Übersicht

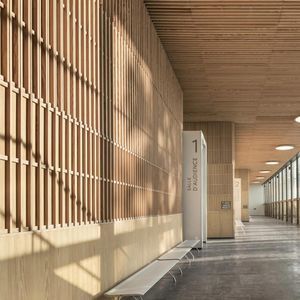

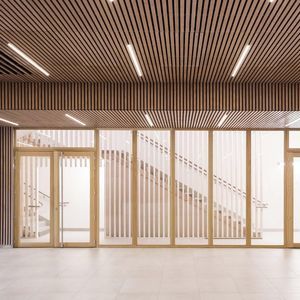

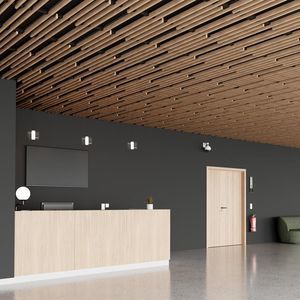

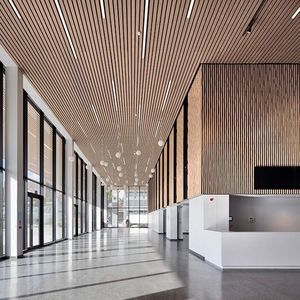

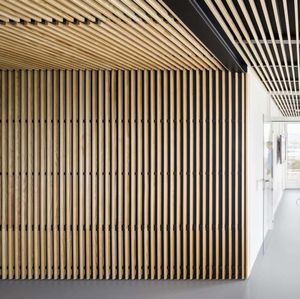

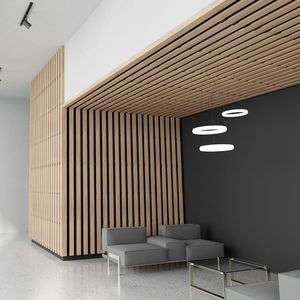

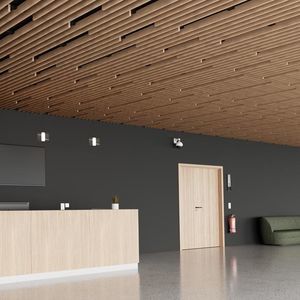

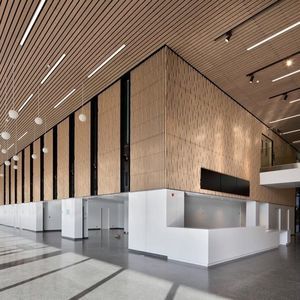

Die Linea 9.2.3 ist ein flachlamelliges Holz-Akustik-Deckenpaneel für abgehängte Decken. Die Paneele sind in zwei Montagevarianten sowie in mehreren Holzarten und Oberflächen erhältlich. Die akustischen Leistungen wurden gemäß ISO 354 gemessen und die Absorptionsdaten gemäß ISO 11654 für die spezifizierte Kombination berechnet.

Versionen / Befestigung

• Zur Montage auf T24-Unterkonstruktion.
• Zum Verschrauben auf einem Metall- oder Holzrahmen.

Akustische Leistung

• Gewichteter Bewertungsindex: αw = 0,50
• Absorptionsklasse: Klasse D

Oberfläche / Brandverhalten
Flammschutzbehandelt; Euroklasse B-s1, d0 oder B-s2, d0 je nach Holzart und Oberfläche. Möglichkeit der Konformität mit dem belgischen Brandstandard NBN 713.020. Die Option LINEA 9.2.3 R kann bei Anpassung an diesen Standard eine 30-minütige Feuerwiderstandsdauer (SF 30 min) bieten.

Montagenormen
Montage auf T24-Unterkonstruktion oder durch Verschraubung. Montage gemäß NF EN 13964 und DTU 58-1.

Rückwand (akustische Füllung)
Starre akustische Steinwollplatten (2,4 kg/m²), mit schwarzem Vliesüberzug (Abmessung: 600 x 600 mm; Dicke: 20 oder 22 mm). Nicht durch Laudescher geliefert.

Holzarten und Oberflächen
Verfügbare Holzarten und Oberflächen umfassen:

• Hölzer: Eiche, Douglasie, Kiefer, Tannenholz (auch Verweise auf Fichte/Épicéa).
• Schieferoptik.
• Lackierte Oberflächen: Klarlack, weiße Lasur weich, weißer weicher Lack.
• Gewachste Farboberflächen: Weiß, Weißeiche, Douglas, Eiche, Honig, Mahagoni, Kirsche, Schokolade, Grau, Wenge, Schwarz, Grün.

Downloads & Zertifikate (Referenz)
Produktblatt, Akustikzertifikat und Farbkarten sind als Produktdokumentation verfügbar.

Technische Daten

• Panelformen: 2495 x 600 mm (nur verschraubbar); 1880 x 600 mm; 1265 x 600 mm.
• Lamellenquerschnitt: 90 mm (Vorderseite) x 20 mm (Höhe).
• Lamellenabstand: 30 mm.
• Mittlerer Abstand der Lamellen: 120 mm.
• Schwarze Hinterkonstruktion-Lamellen: 34 x 45 mm.
• Gesamtdicke: 55 mm.
• Holzarten: Tanne, Kiefer, Eiche (auch Verweise auf Eiche, Douglas, Kiefer, Fichte).
• Flächengewicht (Tanne): 8,9 kg/m².
• Flächengewicht (Kiefer): 12 kg/m².
• Flächengewicht (Eiche): 14,1 kg/m².
• Offenheitsgrad: 25%.
• Akustischer Bewertungsindex: αw = 0,50 (Absorptionsklasse D).
• Brandverhalten: Euroclass B-s1,d0 oder B-s2,d0 je nach Holz und Oberfläche; mögliche Konformität mit NBN 713.020; Option 30-minütige Feuerstabilität Referenz LINEA 9.2.3 R.
• Montage: T24-Unterkonstruktion oder verschraubte Befestigung; konform mit NF EN 13964 und DTU 58-1.
• Rückwand (nicht geliefert): starre akustische Steinwolleplatten 2,4 kg/m², schwarzes Vlies, 600 x 600 mm, Dicke 20 oder 22 mm.
