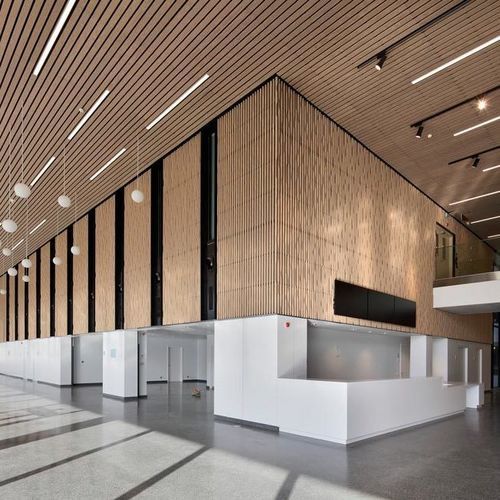

Akustikplatte für abgehängte Decken LINEA 9.2.1

TanneMassivholzEiche

Kurzbeschreibung
Massivholz-Akustikpaneel mit Lamellen für abgehängte Decken, Modell LINEA 9.2.1. Verfügbar für T24 Sicht-Unterkonstruktion oder als verschraubte Ausführung; verschiedene Holzarten und Oberflächen.

Übersicht
Das LINEA 9.2.1 ist ein Lamellen-Massivholz-Deckenpaneel für abgehängte Deckensysteme. Es kombiniert Vorderlamellen mit einem System aus hinteren Konterlamellen und kann in eine T24-Sichtunterkonstruktion eingehängt oder auf tragende Rahmen verschraubt werden. Mehrere Holzarten und Oberflächen sind verfügbar.

Hauptmerkmale

• Zwei Montagevarianten: Montage auf T24-Raster oder Verschraubung.
• Verschraubung an Metall- oder Holzunterkonstruktionen möglich.
• Hinteres Konterlatten-System mit schwarzen Konterlatten.
• Kompatibel mit akustischer Hinterfüllung (starre Steinwollplatten) — Hinterfüllung wird nicht von Laudescher geliefert.

Akustische Leistung

• Bewerteter Absorptionsindex: αw = 0,30
• Absorptionsklasse: Klasse D
• Messungen/Berechnungen gemäß ISO 354 und ISO 11654 (geprüft mit LR 20 mm Akustikergänzung auf plenum E250 mm).

Oberfläche / Brandverhalten

• Brandschutzklasse: Euroklasse B-s1,d0 oder B-s2,d0 je nach Holzart und Oberfläche.
• Option zur Erfüllung der belgischen Brandschutznorm NBN 713.020.

Feuerbeständigkeit (NBN 713.020)
LINEA 9.2.1 kann angepasst werden (Referenz LINEA 9.2.1 R), um eine 30-minütige Feuerstabilität gemäß der belgischen Norm NBN 713.020 zu bieten.

Installation

• Montage auf T24-Sichtunterkonstruktion oder durch Verschraubung an tragendem Rahmen.
• Montagestandards: gemäß EN 13964 und DTU 58-1.

Rückwand

• Starre akustische Steinwollplatten (2,4 kg/m²) mit schwarzem Vlies (Format 600 x 600 mm; Stärke 20 oder 22 mm).
• Die akustischen Rückplatten werden nicht von Laudescher geliefert.

Hölzer und Oberflächen

• Holzarten: Silberfichte (Douglas/ Fichten-Varianten), Kiefer, Eiche.
• Oberflächen: Schiefer-Finish, lackierte Oberflächen (klarer Lack, white wash, wash soft) und Wax-Color-Finishes (z. B. Weiß, White Oak, Douglas, Eiche, Honey, Mahagoni, Kirsche, Chocolate, Grau, Wenge, Schwarz, Grün).
• Konterlatten-Finish: erhältlich in Wax-Color (z. B. Schwarz).

Downloads / Zertifikate
Produktdatenblatt, Akustik-Zertifikat, Farbfächer und Brandschutznachweise/-zertifikate für LINEA 9.2.1 verfügbar.

Technische Tabelle
Paneelmaße: 2495 x 600 mm (nur verschraubt); 1880 x 600 mm; 1265 x 600 mm
Lamellenquerschnitt: 90 mm (Vorderseite) x 20 mm (Höhe)
Lamellenabstand: 10 mm
Mittlerer Abstand der Lamellen: 100 mm
Schwarze hintere Konterlatten: 34 x 45 mm
Gesamtdicke: 60 mm
Holzarten: Silberfichte, Kiefer, Eiche
Flächenmasse (Silberfichte): 11,7 kg/m²
Flächenmasse (Kiefer): 14,3 kg/m²
Flächenmasse (Eiche): 16,8 kg/m²
Offenheitsgrad: 10%

Technische Spezifikationen

• Modell: LINEA 9.2.1
• Typ: Lamellen-Massivholz-Akustikpaneel für abgehängte Decken
• Verfügbare Abmessungen: 2495 x 600 mm (verschraubt); 1880 x 600 mm; 1265 x 600 mm
• Lamellenquerschnitt: 90 x 20 mm (Vorderseite x Höhe)
• Lamellenabstand: 10 mm; Achsabstand: 100 mm
• Konterlatten hinten: 34 x 45 mm (schwarz)
• Gesamtdicke: 60 mm
• Holzarten: Silberfichte, Kiefer, Eiche
• Flächenmasse: Silberfichte 11,7 kg/m²; Kiefer 14,3 kg/m²; Eiche 16,8 kg/m²
• Offenheit: 10%
• Akustik: αw = 0,30 (Klasse D)
• Brand: Euroklasse B-s1,d0 oder B-s2,d0 je nach Holz/Oberfläche; Option LINEA 9.2.1 R für SF 30 min (NBN 713.020)
• Montagestandards: EN 13964, DTU 58-1
