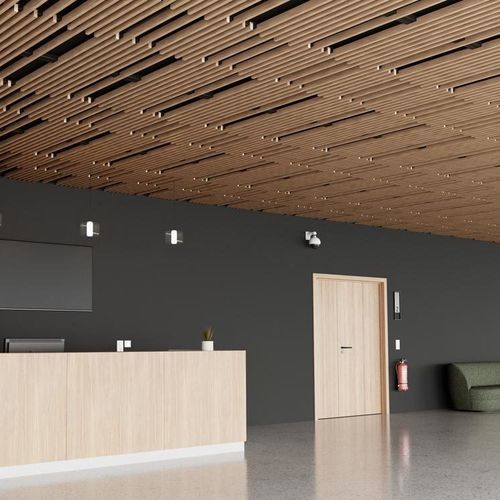

Akustikplatte für abgehängte Decken LINEA 2.4.3 LITE

TanneFichteMassivholz

Kurzbeschreibung
Lamellenförmiges akustisches Deckenpaneel aus Massivholz, entwickelt für abgehängte Decken. Modulares Paneel zur Integration in T24-Tragsysteme oder zum direkten Verschrauben auf Metall- oder Holzunterkonstruktionen; geeignet für Architekturprojekte, Büros und öffentliche Innenräume. Offenheit 88 % und αw = 0,9 unter Normprüfbedingungen.

Eigenschaften
In zwei Montageversionen erhältlich, passend für unterschiedliche Deckensysteme:

• Montage auf T24-Tragsystem
• Direktverschraubung auf Metall- oder Holzrahmen

Technische Daten

• Paneelmaße: 1880 x 600 mm
• Lamellenquerschnitt: 20 mm (Kante) x 42 mm (Höhe)
• Lamellenabstand: 34,54 mm
• Mittelabstand der Lamellen: 54,54 mm
• Schwarze Rückkonter-Lamellen: 34 x 45 mm
• Gesamtdicke: 69 mm
• Holzarten: silver fir, Kiefer, Eiche
• Flächendichte: silver fir 7,5 kg/m2; Kiefer 8,6 kg/m2; Eiche 10,1 kg/m2
• Offenheitsgrad: 88 %

Akustische Leistung
Bewerteter Schallabsorptionsgrad: αw = 0,9. Absorptionsklasse: Klasse A. Akustische Werte (αp, αw, Absorptionsklasse) gemäß ISO 11654 gemessen (Paneel + akustische Ergänzung + 20 mm Steinwolle auf E250 mm Hohlraum).

Oberfläche / Brandverhalten (EN 13501-1)
Brandschutzbehandelte Oberflächen verfügbar. Brandklassen: Euroklasse B-s1, d0 oder B-s2, d0 je nach Holzart und Oberflächenbehandlung.

Montage
Für Montage auf T24-Tragsystem oder durch Verschrauben auf Metall-/Holzunterkonstruktion konzipiert, konform mit NF EN 13964 und DTU 58-1.

Rückwand
Starre akustische Steinwolleplatten (2,4 kg/m²) mit schwarzem Vlies bezogen (Größe: 600 x 600 mm; Dicke: 20 oder 22 mm). Hinweis: Rückplatten werden nicht vom Hersteller geliefert.

Holz und Oberflächen
Holz

• Furnierverleimtes Kiefernholz
• Silver fir
• Kiefer
• Eiche

Lamellenoberflächen
Vernisoberfläche

• Klarlack

Brandschutzbehandelte Oberflächen

• Natürlich
• Douglas
• Eiche
• Weiß-Eiche
• Honey

Wachsfarbige Oberflächen

• Weiß
• Douglas
• Eiche
• Weiß-Eiche
• Grün
• Cenza
• Wenge
• Schwarz

Konter-Lamellen-Oberfläche

• Schwarz

Weitere Farben auf Anfrage erhältlich. Klarlack kann für sensible Umgebungen spezifiziert werden.

Technische Spezifikationen

• Paneelmaße: 1880 x 600 mm
• Lamellenquerschnitt: 20 mm (Kante) x 42 mm (Höhe)
• Lamellenabstand: 34,54 mm
• Mittelabstand der Lamellen: 54,54 mm
• Schwarze Rückkonter-Lamellen: 34 x 45 mm
• Gesamtdicke: 69 mm
• Holzarten: silver fir, Kiefer, Eiche
• Flächendichte: silver fir 7,5 kg/m2; Kiefer 8,6 kg/m2; Eiche 10,1 kg/m2
• Offenheitsgrad: 88 %
• Akustik: αw = 0,9; Absorptionsklasse A (ISO 11654 Bedingungen)
• Brandverhalten: Euroklasse B-s1, d0 oder B-s2, d0 je nach Holz/Oberfläche
• Montage: T24-Tragsystem oder Verschraubung auf Metall-/Holzunterkonstruktion (NF EN 13964, DTU 58-1)
