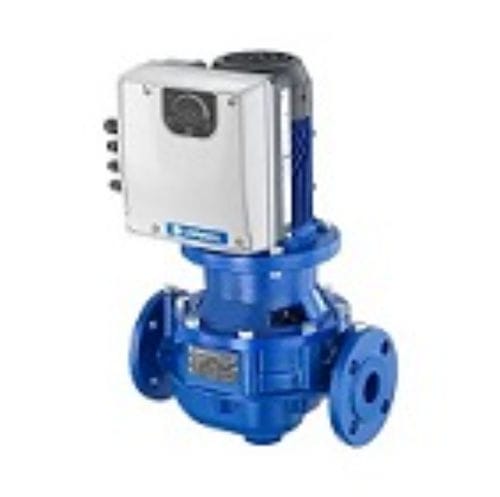

Wasserpumpe E-LNE SMART

mit ElektromotorMetallZentrifugal

Serie
e-LNE Smart

Übersicht
Die Baureihe e-LNE Smart umfasst einstufige Kreiselpumpen in Direktkupplung (LNEEE-Varianten) und Starrkupplung (LNESE-Varianten). Es werden mehrere Größen- und Leistungsvarianten angeboten, mit eSM-Stromversorgungsoptionen für einphasige und dreiphasige Anschlüsse.

Beispielhafte Produktvarianten (Bezeichnung — Installation — Größe — Phase — Nennleistung — eSM-Stromversorgung)
LNEEE32-160/03/EP02 — Direktkupplung — 32-160 — Phase: 1 — Nennleistung: 0,37 kW — eSM-Stromversorgung: 02 = 1x208-240 V
LNEEE32-160/03/EP05 — Direktkupplung — 32-160 — Phase: 3 — Nennleistung: 0,37 kW — eSM-Stromversorgung: 05 = 3x208-240/380-460 V
LNEEE32-160/05/EP02 — Direktkupplung — 32-160 — Phase: 1 — Nennleistung: 0,55 kW — eSM-Stromversorgung: 02 = 1x208-240 V
LNEEE32-160/05/EP05 — Direktkupplung — 32-160 — Phase: 3 — Nennleistung: 0,55 kW — eSM-Stromversorgung: 05 = 3x208-240/380-460 V
LNEEE32-160/07/EP02 — Direktkupplung — 32-160 — Phase: 1 — Nennleistung: 0,75 kW — eSM-Stromversorgung: 02 = 1x208-240 V
LNEEE32-160/07/EP05 — Direktkupplung — 32-160 — Phase: 3 — Nennleistung: 0,75 kW — eSM-Stromversorgung: 05 = 3x208-240/380-460 V
LNEEE32-160/15/EP02 — Direktkupplung — 32-160 — Phase: 1 — Nennleistung: 1,5 kW — eSM-Stromversorgung: 02 = 1x208-240 V
LNEEE32-160/22/EP04 — Direktkupplung — 32-160 — Phase: 3 — Nennleistung: 2,2 kW — eSM-Stromversorgung: 04 = 3x380-460 V
LNEEE40-125/03/EP02 — Direktkupplung — 40-125 — Phase: 1 — Nennleistung: 0,37 kW — eSM-Stromversorgung: 02 = 1x208-240 V
LNEEE40-125/03/EP05 — Direktkupplung — 40-125 — Phase: 3 — Nennleistung: 0,37 kW — eSM-Stromversorgung: 05 = 3x208-240/380-460 V
LNEEE40-125/11/EP02 — Direktkupplung — 40-125 — Phase: 1 — Nennleistung: 1,1 kW — eSM-Stromversorgung: 02 = 1x208-240 V
LNEEE40-125/22/EP04 — Direktkupplung — 40-125 — Phase: 3 — Nennleistung: 2,2 kW — eSM-Stromversorgung: 04 = 3x380-460 V
LNEEE50-125/05/EP02 — Direktkupplung — 50-125 — Phase: 1 — Nennleistung: 0,55 kW — eSM-Stromversorgung: 02 = 1x208-240 V
LNEEE50-125/22/EP04 — Direktkupplung — 50-125 — Phase: 3 — Nennleistung: 2,2 kW — eSM-Stromversorgung: 04 = 3x380-460 V
Die LNESE-Varianten (starr gekoppelt) folgen ähnlichen Bezeichnungs- und Spezifikationsmustern (z. B. LNESE32-160/03/EP02, LNESE32-160/05/EP05, LNESE40-125/11/EP05, LNESE50-125/22/EP04) mit Installationsart Starrkupplung.

Verfügbare Dateitypen (je Variante)
Für jede Produktvariante stellt die Seite technische CAD- und BIM-Ressourcen in mehreren Formaten bereit, darunter 2D (.dxf), 2D (.wmf), 3D (.stp), BIM (Revit .rfa), BIM (IFC .ifc) und 2D/3D-Vorschau-Dateien. Die Links zu diesen Dateien sind pro Variante auf der Produktseite verfügbar.

Merkmale / technische Daten

• Serienname: e-LNE Smart
• Hersteller / Marke: Lowara (a Xylem brand)
• Installationsarten: Direktkupplung, Starrkupplung
• Verfügbare Größen: 32-160, 40-125, 50-125
• Phasenoptionen: einphasig (1) und dreiphasig (3)
• Nennleistungsbereich (Beispiele): 0,37 kW; 0,55 kW; 0,75 kW; 1,1 kW; 1,5 kW; 2,2 kW
• eSM-Stromversorgungs-Codes und Bedeutung: 02 = 1x208-240 V; 04 = 3x380-460 V; 05 = 3x208-240/380-460 V
• Bereitgestellte CAD/BIM/ Dokumenttypen: 2D (.dxf, .wmf), 3D (.stp), BIM (.rfa, .ifc), Vorschauen (2D/3D)
• Produkt-Benennungskonvention: Modellcodes wie LNEEE32-160/03/EP02 oder LNESE40-125/11/EP05, die Baureihenvariante, Größe, Leistungs-/Laufradbezeichnung und eSM-Stromoption angeben
