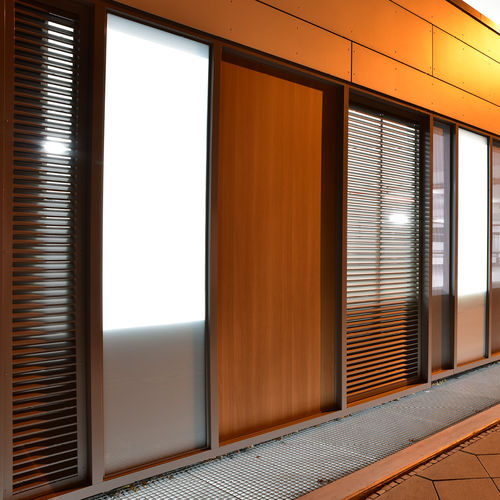

Aluminium-Lüftungsgitter 622L

rechteckigquadratischzur Außenaufstellung

Das Wetterschutzgitter, System 622L, von MLL Hamburg ist ein Lüftungsgitter aus Aluminium mit einem freien Lüftungsquerschnitt von 62%. Das System 622L ist ausgestattet mit einer Z-förmigen Lamelle der mittelschweren Baureihe vom Typ 020L welche wiederum im einliegenden Rahmen 602 mittels bewährter Klipptechnik montiert ist. Die über das MLL-Klippsystem befestigten Lamellen sind nachträglich zum Beispiel für Reparaturarbeiten oder ähnlichen wieder herausnehmbar. MLL-Lüftungsgitter Typ 622L MLL mittelschwere Baureihe, Z-förmige Lamelle MLL-Lamelle 020L im Rahmen 602 Oberfläche : E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne RAL nach Wahl / roh Sonderfarben auf Anfrage Anwendungsbereiche : Wetterschutzgitter von MLL zur einliegenden Montage z. B.: Mauerwerksöffnung. Einsatzgebiete : Für den Innen-, Außenbereich Aufbau : Vormontierter Rahmen mit Halter und Lamelle Erforderliches Zubehör : Befestigungsschrauben Befestigungswinkel Maueranker Optionales Zubehör : Fliegengitter: Fiberglas MW 1,4 mm / Nirosta MW 1,4 mm Vogelschutz: Verzinkt MW 10 mm / Nirosta MW 8 mm MontageEinliegend Rastermaß der Tragsäule / max. Spannweite der Lamelle1000 mm Freier Lüftungsquerschnitt62% Lamellenabstand50 mm Verlustbeiwert Abluft5,9 Durchflußbeiwert Abluft 0,40 Verlustbeiwert Zuluft6,7 Durchflußbeiwert Zuluft 0,38 Lamelle Lamelle 020L Ausführung Z-Lamelle, freier Lüftungsquerschnitt 62%. Material Aluminium Al Mg Si 0,5 Halter Halter 12.0 Ausführung Klipshalter für Lamellenfassaden und Wetterschutz-/Lüftungsgitter. Halter 12.1 für Wetterschutz-/Lüftungsgitter. Halter12.2 für Lamellenfassaden. Material Aluminium Al Mg Si 0,5
