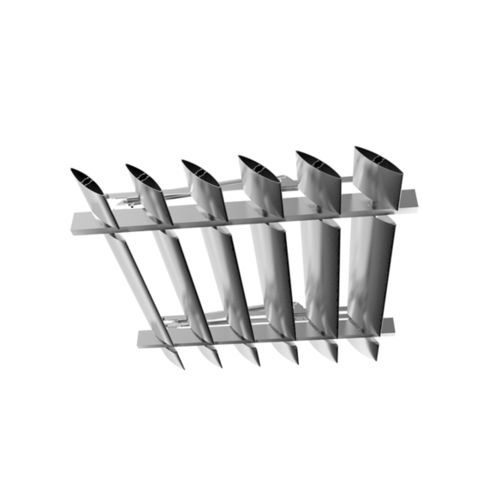

Aluminium-Sonnenschutzlamelle HB-H-240-ND-00

vertikalhorizontalschwenkbar

Kurze Übersicht: - MLL Sonnenschutzsystem - Typ HB-H-240-ND-00 - Horizontal beweglich, Lamelle horizontal - Lamellentyp sonal D240 Systemeinzelteile: - Lamelle sonal D-240 - Ausführung: Sonnenschutzlamelle sonal D, elliptische Lamelle, Lamellenbreite 240 mm - Material: Aluminium EN AW 6060 T66 - Oberfläche: Pressblank, Eloxal E6 / EV1, C31 – C35, Pulverbeschichtet RAL Classic, DB 701 – DB 703, NCS-S und Perleffekt auf Anfrage - Technische Zeichnung: PDF, DWG, DXF, DWG 3D verfügbar - Deckeltyp: DD-240-R - Ausführung: Deckel, mit runden Ausschnitt, sonal D, für Lamelle sonal D-240 - Material: Aluminium EN AW-5754 H22 - Oberfläche: Pressblank, Eloxal E6 / EV1, C31 – C35, Pulverbeschichtet RAL Classic, DB 701 – DB 703, NCS-S und Perleffekt auf Anfrage - Technische Zeichnung: PDF, DWG, DXF verfügbar - Deckeltyp: DD-240-N - Ausführung: Deckel, mit runden Ausschnitt, sonal D, für Lamelle sonal D-240 - Material: Aluminium EN AW-5754 H22 - Oberfläche: Pressblank, Eloxal E6 / EV1, C31 – C35, Pulverbeschichtet RAL Classic, DB 701 – DB 703, NCS-S und Perleffekt auf Anfrage - Technische Zeichnung: PDF, DWG, DXF verfügbar - Lisenentyp: RL-120-40 - Ausführung: Rechteckige Lisene sonal D, für Lamelle sonal D-150 bis D-450, Ausführung für bewegliche Anlagen - Material: Aluminium EN AW 6060 T66 - Oberfläche: Pressblank, Eloxal E6 / EV1, C31 – C35, Pulverbeschichtet RAL Classic, DB 701 – DB 703, NCS-S und Perleffekt auf Anfrage - Technische Zeichnung: PDF, DWG, DXF, DWG 3D verfügbar Produktbeschreibung: Das MLL Sonnenschutzsystem HB-H-240-ND-00 von MLL Hamburg ist ein Sonnenschutz aus elliptischen Aluminium Großlamellen. Das System ist ein horizontal auskragender Sonnenschutz mit horizontal angeordneten Lamellen vom Typ sonal D-240. Die Anbindung der Lamellen erfolgt mittels Lisenenprofil direkt oder mit Abstandskonsolen an der bauseitigen Unterkonstruktion. Die Lamellenneigung ist über den Linearantrieb justierbar. Die Lamellenneigung lässt sich von ca. 0° - 110°, stufenlos einstellen. Oberfläche: - Pressblank, Eloxal E6 / EV1, C31 – C35, Pulverbeschichtet RAL Classic, DB 701 – DB 703, NCS-S und Perleffekt auf Anfrage Anwendungsbereiche: - Bewegliches Sonnenschutzsystem von MLL zur Montage oberhalb verglaster Flächen, an bauseitige Unterkonstruktion Einsatzgebiete: - Für den Innen- und Außenbereich - Als Sicht-, Blend-, Wärme-, Sonnenschutz Aufbau: - Sonnenschutzsystem vorkonfektioniert, in Einzelteilen geliefert Erforderliches Zubehör: - Befestigungsmaterialien zur Befestigung an bauseitige Unterkonstruktion Optionales Zubehör: - Manuelle Verstellmöglichkeit Technische Daten: - Montage: Lamelle mit Standarddeckel, Verstellgestänge und Linearantrieb an Lisenenprofile. Lisenenprofile zur Montage an bauseitige Unterkonstruktion. - Lamelle: sonal D-240 - Lamellenabmessungen: 240 x 47 mm - Lamellenabstand: Standardabstand 235 mm, andere Abstände möglich - Neigungswinkel / Verstellwinkel: ca. 0° - 110°, stufenlos - Spannweite: ca. 3200 mm (bzw. gemäß statischer Berechnung) - Material: Alle Profile aus Aluminium EN AW 6060 T66, Deckel aus Aluminium EN AW 5754 H22 - Bauprodukt: Ja / Werkszeugnis nach DIN EN 10204 Charakteristics / Technical Specifications: - Horizontal cantilevered - Movable design - Horizontal louver - Elliptical louver - 240 mm louver width - Louver span approx. 3200 mm - Manual or electric motor operation - Adjustable angle approx. 0° - 110°, stepless
