Sonnenschutzglasscheibe OKASOLAR W

Low-ESonnenschutzmit Doppelverglasung

Produktbeschreibung
OKASOLAR W ist ein leistungsstarkes, speziell für die Fassade entwickeltes Tageslichtsystem, das Tageslichtnutzung und effektiven Sonnenschutz vereint. Feststehende Lamellen im Scheibenzwischenraum lenken Tageslicht tief in den Raum und sorgen gleichzeitig für einen ausgezeichneten richtungsselektiven Sonnen- und Blendschutz. Ein weiterer Vorteil von OKASOLAR W: die Kühllasten und Kosten für künstliche Beleuchtung können deutlich gesenkt und die Energiebilanz eines Gebäudes optimiert werden.

Vorteile

• Effektiver, richtungsselektiver Sonnenschutz
• Tageslichtlenkung in den Innenraum
• Energieeintrag kann präzise, projektspezifisch eingestellt werden
• Keine Einschränkungen in der Funktion im Vergleich zu außen oder innen liegenden Verschattungssystemen
• Einbettung in ein multifunktionales Isolierglasmodul (MFM) möglich
• Brandschutz nach Anforderung
• Vielfalt an Sonderformaten
• Vogelschutzfunktion

Nachhaltigkeit

• Tageslichteintrag reduziert den Kunstlichtbedarf
• Reduzierung der Kühllasten im Sommer, solare Gewinne im Winter
• Recyclefähigkeit
• Langlebig durch witterungsgeschützten Einbau der Lamellen im Scheibenzwischenraum
• Keinerlei Zusatzkosten für Wartung, Instandsetzung und Reinigung

Nutzerkomfort

• Angenehme Tageslichatmosphäre im Innenraum
• Durchsicht nach außen
• Effektiver Sichtschutz

Aufbau + Funktion
OKASOLAR W ist als 2-Scheiben- oder 3-Scheiben-Aufbau erhältlich. Die Lamellen sind im Scheibenzwischenraum integriert und sorgen für gezielte Lichtlenkung und Sonnenschutz.

Technische Werte

• Maximale Abmessungen: 3.000 mm x 4.000 mm, größere Maße auf Anfrage
• Maximale Scheibengröße: 7 m²
• Standardmäßig wählbare Lamellenneigungen: 50°, 55° und 60°
• Partielle Durchsicht: 38 %, 41 % und 45 % (abhängig von der Lamellenneigung)
• Lamellenabstand: 17 mm
• Alle technischen Werte wie Lichttransmission, g-Wert und Ug-Wert können durch Art des Aufbaus und Glastyp variabel auf Ihre Anforderungen abgestimmt werden

Technische Tabelle 2-Scheiben-Aufbau
OKASOLAR W | SZR | Schicht | Ug-Wert [W/(m²K)] Krypton | Argon | Luft | g-Wert (%) min.¹ - max.² | Lichttransmission (%) min.¹ - max.²
2-Scheiben-Aufbau | mm | Typ | Krypton | Argon | Luft | (%) min.¹ - max.² | (%) min.¹ - max.²
Wärmeschutz | 22 | Wärmeschutz | 1.1 | 1.5 | 1.9 | 18 - 49 | 5 - 59
Sonnenschutz | 22 | Sonnenschutz | 1.0 | 1.4 | 1.8 | 12 - 33 | 4 - 51
¹ bei Einfallswinkel γ = 60°; ² bei Einfallswinkel γ = 0° (senkrecht zur Glasoberfläche)

Technische Tabelle 3-Scheiben-Aufbau
OKASOLAR W | SZR | Schicht | Ug-Wert [W/(m²K)] Krypton | Argon | Luft | g-Wert (%) min.¹ - max.² | Lichttransmission (%) min.¹ - max.²
3-Scheiben-Aufbau | 22+10 | Wärmeschutz | 0.6 | 0.8 | 1.1 | 16 - 42 | 4 - 53
Sonnenschutz | 22+10 | Sonnenschutz | 0.6 | 0.8 | 1.1 | 11 - 31 | 4 - 46
¹ bei Einfallswinkel γ = 60°; ² bei Einfallswinkel γ = 0° (senkrecht zur Glasoberfläche)

Weitere technische Details
Winkelselektive Lichttransmission der unterschiedlichen OKASOLAR W-Typen im 2-Scheiben-Aufbau mit Wärmeschutzschicht.

Referenzen

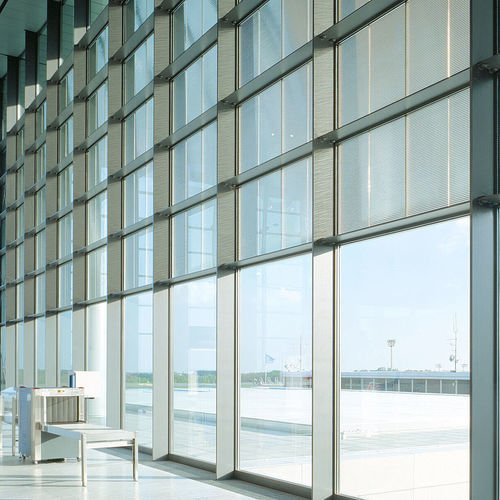

Beispiele für den Einsatz von OKASOLAR W: Kö-Bogen Düsseldorf, Flughafen Luxemburg, Windmill Library and Service Center Las Vegas, MVV Energie AG Mannheim, Bâtiment de services ECA-CEI2 Yverdon-les-Bains.

Charakteristika / Spezifikationen

• Leistungsstarkes Tageslichtsystem für Fassaden
• Feststehende Lamellen im Scheibenzwischenraum
• Richtungsselektiver Sonnen- und Blendschutz
• Optimierung der Energiebilanz von Gebäuden
• Reduzierung von Kühllasten und Kunstlichtbedarf
• Vielfältige technische Konfigurationsmöglichkeiten
• Brandschutz und Vogelschutz möglich
• Wartungsfrei und langlebig
