Isolierende Glasscheibe OKASOLAR P

SonnenschutzLow-EStruktur

Produktbeschreibung

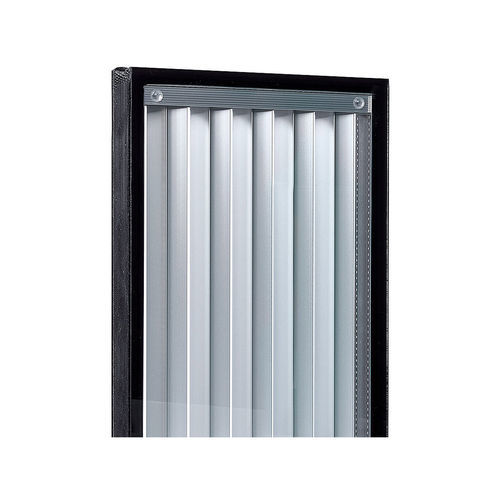

OKASOLAR P ist ein Isolierglas mit feststehenden, vertikalen Lamellen im Scheibenzwischenraum. Es ermöglicht gleichzeitig partielle Durchsicht in eine Richtung sowie einen individuell auf die Anforderungen abgestimmten Sichtschutz in die andere Richtung und ist für den Einsatz in der Fassade optimiert.

• Isolierglas mit richtungsselektivem Sichtschutz
• Lamellen zum Sonnenschutz und zur Tageslichtnutzung sind in den Scheibenzwischenraum der Isolierverglasung integriert
• Keine besonderen Anforderungen bezüglich Einbau, Wartung und Reinigung
• Isolierglaseinheit ist wie eine normale Isolierverglasung zu handhaben
• Glasdicke und Glasart richten sich nach statischen Erfordernissen und konstruktiven Anforderungen

Vorteile

• Richtungsselektiver Sichtschutz
• Partielle Durchsicht
• Hoher Tageslichteintrag
• Gute Recycelbarkeit
• Sichtbarkeit für Vögel

Aufbau + Funktion

• 2-fach-Standardaufbau: Außenscheibe aus thermisch vorgespanntem Glas, SZR: 24 mm mit integriertem Lamellen und Gasfüllung, Innenscheibe aus thermisch vorgespanntem Glas, Wärmeschutzschicht #3
• 3-fach-Standardaufbau: Außenscheibe aus thermisch vorgespanntem Glas, SZR 1: 24 mm mit integriertem Sonnenschutzraster und Gasfüllung, Zwischenscheibe aus thermisch vorgespanntem Glas, Wärmeschutzschicht #3, SZR 2: 8 bis 12 mm mit Gasfüllung, Innenscheibe: aus thermisch vorgespanntem Glas, Wärmeschutzschicht #5

Technische Werte
Glaskante parallel zu Lamellenachse: max. 3.000 mm
Glaskante senkrecht zu Lamellenachse: max. 1.000 mm
Lamellenlänge: max. 3.000 mm
Die maximale Scheibenfläche beträgt 3 m². Modellscheiben sind möglich.

Technische Tabellen
2-fach-Aufbau mit Wärmeschutzschicht
Typ OKASOLAR | T_v % | g-Wert % | Ug-Wert [W/(m²K)] SZR 24 mm (Krypton | Argon | Luft)
P 30-0 | 1 | 3 | 1,3 | 1,5 | 1,7
P 30-08 | 28 | 25 | 1,3 | 1,5 | 1,7
P 30-23 | 43 | 37 | 1,3 | 1,5 | 1,7

2-fach-Aufbau mit kombinierten Sonnen-/Wärmeschutzschicht 70/37
P 30-0 | 1 | 12 | 1,3 | 1,5 | 1,7
P 30-08 | 24 | 23 | 1,3 | 1,5 | 1,7
P 30-23 | 38 | 25 | 1,3 | 1,5 | 1,7

3-fach-Aufbau mit Wärmeschutzschicht
P 30-0 | 1 | 1 | 0,6 | 0,8 | 1,0
P 30-08 | 25 | 21 | 0,6 | 0,8 | 1,0
P 30-23 | 39 | 30 | 0,6 | 0,8 | 1,0

3-fach-Aufbau mit kombinierten Sonnen-/Wärmeschutzschicht 70/37
P 30-0 | 1 | 6 | 0,6 | 0,8 | 1,0
P 30-08 | 22 | 18 | 0,6 | 0,8 | 1,0
P 30-23 | 34 | 21 | 0,6 | 0,8 | 1,0

Charakteristika / Spezifikationen

• Produkt: OKASOLAR P
• Marke: OKALUX
• Typ: Isolierglas mit richtungsselektivem Sichtschutz
• Vertikale Lamellen im Scheibenzwischenraum
• Für Fassadenanwendungen optimiert
• Maximale Maße: Glaskante parallel zu Lamellenachse: 3.000 mm, senkrecht: 1.000 mm, Lamellenlänge: 3.000 mm, maximale Scheibenfläche: 3 m²
• Verschiedene technische Ausführungen (2-fach, 3-fach, mit unterschiedlichen Gasfüllungen und Schichten)
