Sonnenschutzglasscheibe POINT S

StrukturSolarVSG

Beschreibung
Die Systeme POINT S und POINT D sind punktgefixte Lösungen für Außenverglasungen (VEA). POINT S: Einfachglas, monolithisch oder laminiert, mit durchgehenden, gelenkigen Befestigungen. POINT D: Isolierverglasung mit durchgehenden, gelenkigen Befestigungen. Diese Systeme ermöglichen die Befestigung von Außenverglasungen an einer vertikalen oder geneigten Tragstruktur. Bei Lichtkuppeln kann die Verglasung hängend (obere Tragstruktur) oder aufliegend (untere Tragstruktur) ausgeführt werden. Glasformen können rechteckig, quadratisch, trapezförmig oder dreieckig sein. Die Anzahl der Befestigungen (3, 4, 6 oder 8) richtet sich nach Glasdicke, Größe, Form und den auf das Glas wirkenden Lasten.

Validierung
Beide Systeme sind durch CSTB-Avis Techniques validiert: POINT S (Avis Technique Nr. 6/15-2279_V2) und POINT D (Avis Technique Nr. 6/15-2280_V2).

Anwendungen

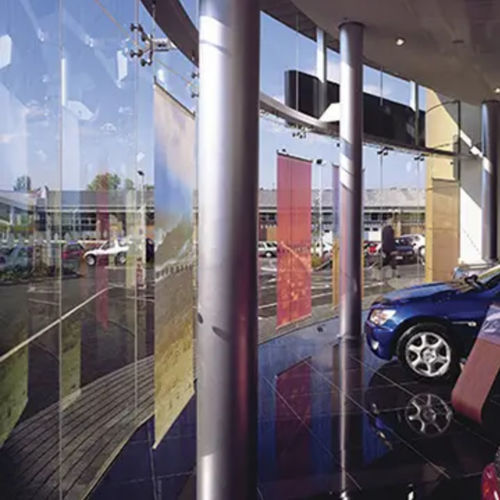

• Ästhetische und leistungsfähige VEA-Fassaden (Eingangshallen, Prestigegebäude)
• Externe Doppelverglasungsfassaden
• Lichtkuppeln
• Aufzugsvorbauten
• Vordächer
• Innenausbau und Stadtmobiliar

Vorteile

• Transparenz und Tageslichteintrag: die geringe Sichtbarkeit der Struktur maximiert Offenheit und Tageslichtzufuhr.
• Architektonisches Erscheinungsbild: Fassaden ohne Pfosten oder Riegel, glatte und homogene Außenansicht, passend für moderne Architektur.
• Kompatibilität mit COOL-LITE® Gläsern: POINT D kompatibel mit den Reihen SKN II und XTREME II; POINT S kompatibel mit den Reihen ST und STB (einschließlich COOL-LITE® ST BRIGHT SILVER). ST- und STB-Reihen können als Verbundglas mit der Beschichtung zur PVB-Folie eingesetzt werden.
• Möglichkeit zur Integration des strukturellen Zwischenlags SENTRYGLAS®: kann in bestimmten Fällen die Reduzierung von Glasdicke und -gewicht erlauben.
• Dauerhaftigkeit des Erscheinungsbildes von Verbundglas: doppelte Sicherungsmutter an der Befestigung begrenzt Überdrehungen des Zwischenlags und verringert das Delaminationsrisiko um die Bohrungen.

Sortiment und Eigenschaften der Befestigungen und Verglasungen
Die Bohrungen im Glas sind ausgefräst, um Form und Größe des Befestigungskopfes anzupassen; die Außenansicht ist nach der Montage bündig. Befestigungsdurchmesser: 36 mm oder 50 mm.

Kompatible Dicken

• POINT S: monolithisches Glas 8–19 mm; Verbundglas 17 mm (68.4) bis 30 mm (15 12.4).
• POINT D: Aufbauten 29 mm (8-15-6) bis 53 mm (10 10.4–15-66.4), mit einer oder zwei laminierten Flächen je nach Aufbau.

SECURIPOINT® Gläser
SECURIPOINT-Gläser für POINT S und POINT D sind gehärtet und einem Heat Soak Test (HST) unterzogen. Sie werden in identifizierten Produktionszentren hergestellt und sind durch eine spezifische Kennzeichnung erkennbar, die nach der Montage sichtbar bleibt.

Maximale Abmessungen

• POINT S: bis zu 3210 x 6000 mm
• POINT D: bis zu 2500 x 5000 mm

Leistung
Das POINT D-System ermöglicht die Verwendung der COOL-LITE® SKN II und XTREME II Reihen und bietet eine breite Auswahl an thermischen und solaren Leistungswerten. Leistungskennwerte (gemessen nach EN 673 und EN 410) werden für die minimal kompatible Zusammensetzung berechnet (z. B. POINT D 8-15-6) mit der Beschichtung gemäß Vorgaben positioniert (Fläche 2 für Sonnenschutzgläser, Fläche 3 für niedrig-emissive Gläser).

Technische Unterstützung (Beratungsbereiche)

• Glasbemessung
• Bestimmung der erforderlichen Anzahl von Befestigungen
• Ermittlung zusätzlicher Schutzmaßnahmen je nach Konfiguration
• Prüfung regulatorischer technischer Aspekte (einschließlich seismischer Anforderungen)

Technische Daten / Spezifikationen

• Marke: Saint-Gobain Glass
• Modelle: POINT S und POINT D (VEA-Systeme)
• Validierung: CSTB Avis Technique POINT S Nr. 6/15-2279_V2; POINT D Nr. 6/15-2280_V2
• Befestigungsdurchmesser: 36 mm oder 50 mm
• Kompatible Dicken POINT S: 8–19 mm (monolithisch) ; 17–30 mm (Verbundglas je nach Aufbau)
• Kompatible Dicken POINT D: 29–53 mm (z. B. 8-15-6 bis 10 10.4–15-66.4)
• Maximale Glasabmessungen: POINT S 3210 x 6000 mm ; POINT D 2500 x 5000 mm
• Kompatibilität mit Sonnengläsern: COOL-LITE® SKN II, XTREME II (POINT D) ; COOL-LITE® ST, STB (POINT S)
• Mögliche Integration des strukturellen Zwischenlags SENTRYGLAS®
• SECURIPOINT® Gläser: gehärtet und HST-behandelt, spezifische Kennzeichnung
