Glasgeländer DEFENDER series

Plattenfür Außenbereichfür Terrasse

Präsentation

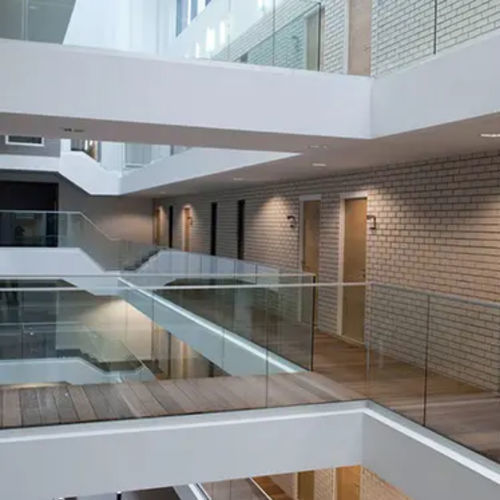

Die Marke DEFENDER bezeichnet Ganzglas-Geländersysteme ohne vertikale Pfosten. In diesen unkonventionellen Systemen, validiert durch das Avis Technique 2.1/21-1812_V1, ist nur die Unterkante der Verglasung in ein in ein Betonlager eingesetztes Aluminiumprofil eingebettet. Für jede Baureihe ermöglichen die angebotenen Profile die Montage von geradlinigen Geländern und können auch als Treppenwange verwendet werden.

Ziel
„Eine Absturzsicherung, die darauf ausgelegt ist, Gefahren für alle Personen zu vermeiden, die die zugänglichen und angrenzenden Bereiche nutzen, die geschützt werden sollen“
Diese Installation zielt darauf ab, das Risiko des Absturzes in jedem öffentlich zugänglichen oder bewohnten Raum zu verhindern, entsprechend den örtlichen Anforderungen und Normen (statische/dynamische Prüfungen und Berechnungen).

Anwendungen

• Balkone, Terrassen, Dachterrassen, Emporen
• Hotels
• Büros, Empfangshallen
• Bereiche für Kinder: Kindertagesstätten, Schulen
• Einkaufszentren (Verhinderung des Herabfallens von Gegenständen auf untere Ebenen)
• Flughäfen, Bahnhöfe etc.
• Poolkanten, Windschutz für Panoramarestaurants oder Küstenrestaurants
• Tribünen, Stadien, Veranstaltungssäle (System DF1212LM auf Betonplatte montiert)

Abmessungen und Verglasungen
Bei einem Geländer, das aus mehreren nebeneinander angeordneten Paneelen besteht, muss der Abstand zwischen den Glasscheiben zwischen 5 und 110 mm betragen. Die Mindestbreite der verglasten Paneele beträgt 500 mm.
Die Glasdicken, die für DEFENDER-Systeme geeignet sind, können sein:
• 17,52 mm (Aufbau 88.4) für die Systeme DF88PICO, DF88LM, DF88DK, DF88MS und DF88FR
• 21,52 mm (Aufbau 10 10.4) für die Systeme DF1010LM, DF1010DK, DF1010MS, DF1010FR und DF1010SP
• 25,52 mm (Aufbau 12 12.4) für die Systeme DF1212LM und DF1212MS

Ästhetik und geprüfte Gläser
Breite Palette von Glasarten, die durch das Avis Technique validiert wurden, um unterschiedliche Ästhetiken zu bedienen: PLANICLEAR® Klarglas, DIAMANT® Extra-Klarglas für größere Transparenz, STADIP® COLOR transparente und farbige Verbundgläser. Verfügbar sind SECURIPOINT®-Scheiben: temperiert, Heat Soak (HST) getestet und als Verbundsicherheitsglas montiert, konform mit EN 14449 und EN 14179, mit sichtbarer SECURIPOINT®-Kennzeichnung nach der Montage.

Montageanforderungen
Die Montage muss den Empfehlungen des Avis Technique 2.1/21-1812_V1 entsprechen. Leistung und verwendbare Glasarten können je nach lokaler Gesetzgebung und nationalen Vorgaben variieren.

Vorteile

• TRANSPARENZ: Verzicht auf vertikale Pfosten für uneingeschränkte Sicht
• ÄSTHETIK: klares, reduziertes Erscheinungsbild, kaum sichtbare Struktur
• SICHERHEIT: komplette Systeme, die durch ein Avis Technique validiert wurden, Auslegung zur Vermeidung des Herabfallens von Gegenständen

Technische Beschreibung der Systeme (Auszüge)
DEFENDER LM

• Patentiertes System zur Glasführung und -einstellung
• POM-Klemmen und Aluminium-Pressstücke mit A4-Edelstahlschrauben
• Schnelle Ausrichtung der Gläser mit Innensechskantschlüssel oder Schrauber
• hochfestes Wabenkern-Aluminiumprofil
• Kompakte Abmessungen: b = 72/80 mm x h = 120 mm
• Werksseitig vorgebohrt mit 200 mm Achsabstand
• Ohne Abdeckung ist das tragende Profil eloxiert (nicht für rohe Oberfläche vorgesehen)
• Eloxierstärke: 20 Mikrometer

DEFENDER MS

• Patentiertes Glasbefestigungssystem
• POM-Klemmen, Aluminium- oder Grivory®-Pressstücke und A4-Edelstahlschrauben
• Durchgehende Dichtung zur Maximierung der Kontaktfläche und Leistung
• Einfache und schnelle einseitige Montage (Innensechskantschlüssel oder Schrauber)
• Wabenkern-Aluminiumprofil für hohe Leistung
• Kompakte Abmessungen: b = 72/80 mm x h = 120 mm
• Werksseitig vorgebohrt mit 200 mm Achsabstand
• Ohne Abdeckung ist das tragende Profil eloxiert (nicht für rohe Oberfläche vorgesehen)
• Eloxierstärke: 20 Mikrometer

Glassicherheit
Einsatz von temperierten Verbundsicherheitsgläsern, die durch Heat Soak (HST) behandelt und mit SECURIPOINT® gekennzeichnet sind, konform mit EN 14449 und EN 14179, was hohe Festigkeit und erhöhte Sicherheit gewährleistet.

Eigenschaften / technische Spezifikationen

• Handelsname: DEFENDER
• Validierung: Avis Technique 2.1/21-1812_V1
• Anwendungen: innen und außen, private Gebäude und öffentlich zugängliche Einrichtungen
• Abstand zwischen Gläsern: 5 bis 110 mm
• Mindestpaneelbreite: 500 mm
• Glasdicken je nach System: 17,52 mm / 21,52 mm / 25,52 mm (je nach Referenzen DF88…, DF1010…, DF1212…)
• Profile: Wabenkern-Aluminium (b = 72/80 mm x h = 120 mm)
• Befestigungen: POM-Klemmen, Aluminium- oder Grivory®-Pressstücke, A4-Edelstahlschrauben
• Vorgebohrter Achsabstand: 200 mm
• Eloxierung tragendes Profil: 20 Mikrometer
• Sicherheitsgläser: temperierte Verbund-HST, SECURIPOINT®-Kennzeichnung, konform mit EN 14449 und EN 14179
• Verpflichtende Einhaltung der Montageempfehlungen des Avis Technique
