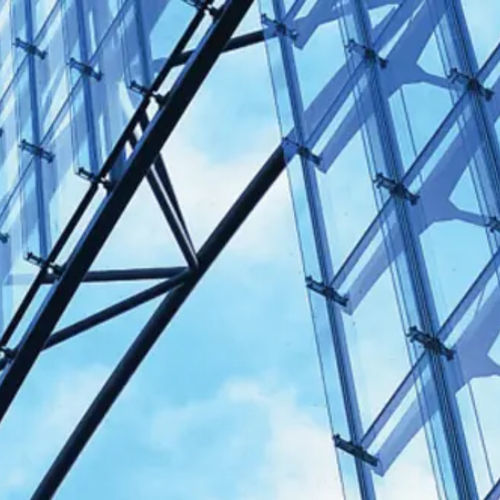

Glasfassadensystem SPIDER GLASS®

stationärwetterbeständig

Beschreibung
SPIDER GLASS® ist ein komplettes Verglasungs- und Befestigungs­system zur Anbindung an die tragende Struktur für angebundene Außenverglasung (VEA). Das System besteht aus POINT S- oder POINT D-Sicherheitsverglasungen mit Durchsteckbefestigungen, Verbindungselementen zur tragenden Struktur (Aufhänger und Verbinder) sowie Dichtsystemen. Diese nicht-traditionelle Lösung ist durch das CSTB-Avis Technique Nr. 2.1/13-1571_V2 geprüft.

Anwendungsbereiche

• Vertikale oder geneigte Fassaden
• Hinterlüftete Fassaden (Doppelhaut)
• Dächer, Glasdächer und Vordächer
• Aufzugskabinenverkleidungen
• Innenraumgestaltungen
• Stadtmöblierung

Vorteile
SPIDER GLASS® SYSTEMS stellt kompatible Verglasungskomponenten und Metallteile bereit, die speziell für VEA ausgelegt sind. Das System erleichtert versicherungstechnische und technische Anforderungen für Installateure, Planer und Bauherren. Es ermöglicht Planern, glatte, transparente Gebäudehüllen zu schaffen, getragen von schlanken, luftigen Strukturen.

Produktpalette und Komponenten

• Die Verglasungen: Sicherheitsverglasungen der Reihen POINT S oder POINT D, die eine untrennbare Einheit aus Glas und gelenkigen Befestigungen bilden.
• Die Aufhänger: Metallteile, die die Glasfassade mit der tragenden Konstruktion verbinden; sie tragen das Eigengewicht der Verglasungen, klimatische Lasten (Wind, Schnee) und ermöglichen die Ebenheitseinstellung. Aufhänger können je nach Position 1 bis 4 Arme (Satelliten) haben und verfügen über Einstell- sowie Dehnungs­elemente. Vier Modelle aus Edelstahl sind verfügbar, mit polierter oder satinierter Oberfläche je nach Ausführung.
• Die Verbinder: Elemente, die die Verbindung zwischen Aufhängern und Sekundärtragwerk oder Hauptstruktur herstellen; verschiedene Lösungen für unterschiedliche Anschlusskonfigurationen.
• Die Dichtsysteme: Abdichtung zwischen Scheiben durch extrudiertes Silikon­dichtmittel auf Backing-Rope; peripheres Silikonprofil zur Abdichtung zwischen Scheiben oder zwischen Scheibe und Bauwerk.

Strukturelle Konfigurationen

• Nahe Struktur (System S1): Aufhänger, die direkt über Verbinder (Omega I oder II) an der Tragstruktur befestigt sind. Der Abstand Platte/Struktur beträgt etwa 100 mm; die Verbinder sind so ausgelegt, dass sie rechteckige, runde oder elliptische Profile aufnehmen können.
• Versetzte Struktur (System S2): Verglasungen, die an vertikalen, vorgespannten Seilen hängen; die Glasscheibe wird durch ein Netz von Längs- oder Querstreben bzw. durch einen Glasversteifer ausgesteift, sodass die Struktur vom Fassadeneben abgeändert werden kann und die Transparenz steigt; Strebenlängen bis zu 2 m möglich.
• Versetzte Struktur (System S3): Verglasungen an vertikalen vorgespannten Seilen mit Aussteifung durch horizontale Seile.

Hinweise zur Montage
Pro Verglasung dient eine Befestigung als Bezugspunkt; die übrigen Befestigungen ermöglichen Verschiebungen in ein oder zwei Richtungen. Die Bauteile sind mit Einstellelementen versehen. Ein Montageleitfaden für SPIDER GLASS® SYSTEMS steht den Installateuren zur Verfügung und beschreibt die Montage der Komponenten und die Abdichtungsarbeiten.

Technische Merkmale / Spezifikationen

• Montageleitfaden für Installationskunden verfügbar (beschreibt Montage der Komponenten und Abdichtung).
• Konstruktionsprinzipien: Die Tragstruktur ist so bemessen, dass sie das Gewicht der Verglasungen und klimatische Beanspruchungen trägt; sie überträgt keine Lasten auf die Verglasungen.
• Die Verglasungen übernehmen lediglich klimatische Lasten und müssen zueinander unabhängig sein, um Kraftübertragungen zu vermeiden.
• Verschiedene Typen von Tragstrukturen sind möglich (nahe, versetzt, etc.).
• Einbau: Bezugspunkt-Befestigung pro Scheibe, andere Befestigungen erlauben Verschiebungen, Bauteile mit Einstellelementen.
• Abdichtung zwischen Scheiben: extrudiertes Silikon auf Backing-Rope; peripheres Silikonprofil zwischen Scheiben oder zwischen Scheibe und Bauwerk.
• Regulatorische Bestandteile: CSTB Avis Technique Nr. 2.1/13-1571_V2; konform mit den Empfehlungen des CSTB-Hefts 3574-V2.
