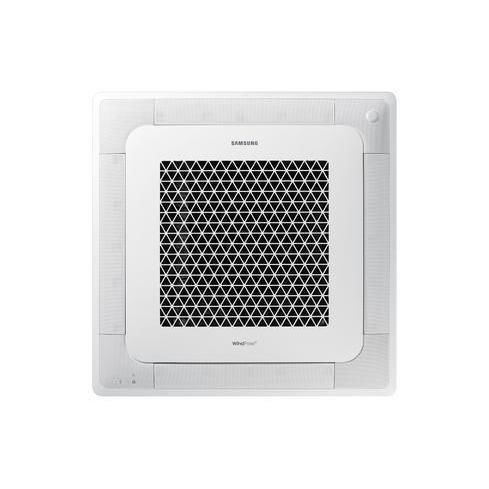

Deckenmontierter Gebläsekonvektor AG060AN4DKH/EU

einbaufähigKassetten

Übersicht
Die 4‑Wege‑Kassette FCU WindFree™ ist eine Deckenkassette für den Einbau in gewerblichen und privaten Innenräumen. Die Einheit gewährleistet eine stufenweise, zugfreie Klimatisierung und ein unauffälliges Design, geeignet für Restaurants, Büros, Geschäfte und Wohnbereiche.

Eigenschaften

• WindFree™ Technology — Die WindFree 4‑Way 900 x 900 Kassette leitet die Luft durch 15.700 Mikro‑Öffnungen im Panel und erzeugt dadurch 'Stillluft', die den Raum allmählich ohne Zugluft kühlt.
• Optimierte Lamellen — Größere Lamellen (84 mm) erhöhen die Reichweite und verbessern die Luftzirkulation für eine gleichmäßigere Temperaturverteilung. Die Lamellen sind abnehmbar und waschbar, was die Wartung erleichtert.
• Selbstdiagnose — Die integrierte Selbstdiagnose liefert Fehlercodes und LED‑Anzeige zur schnellen Fehleridentifikation und verkürzt Servicezeiten.

Steuerung

• Fernbedienung mit SmartThings — Die Steuerung über die SmartThings‑App ermöglicht Ein/Aus, Betriebsart, Zeitplanung und Verbrauchsüberwachung (erfordert Wi‑Fi‑Kit und kompatibles SmartThings‑Konto/App).
• SolarCell‑Fernbedienung (optional) — Optionales SolarCell‑Handgerät lädt sich über ein integriertes Solarpanel (ohne Einwegbatterien) auf, bietet USB‑C Schnellladung, großes OLED‑Display und verbesserte Ergonomie.

Verfügbare Leistungen & Versorgung
Verfügbare Kühlleistungen: 6,0 kW, 7,2 kW, 9,0 kW, 10,0 kW. Stromversorgung: 1‑phasig (220–240 V, 50/60 Hz).

Hinweise

• 'Stillluft' wird definiert als Luftbewegung unter 0,15 m/s (keine Zugluft).
• Vergleichs‑Referenzen beziehen sich auf frühere 4‑Way‑Kassettenmodelle.
• SmartThings‑Steuerung erfordert ein Wi‑Fi‑Kit und kompatible mobile Betriebssysteme.

Technische Daten

• Typ: 4 WAY CASSETTE S
• Modellreihe: WindFree™ 4‑Way Cassette FCU
• Innengerät (Beispiel): AG060AN4DKH/EU
• Kühlung (Nennwert): 6,0 kW (verfügbar: 6,0 / 7,2 / 9,0 / 10,0 kW)
• Heizen (bei +7 °C): 7,3 kW (andere Varianten: 7,3 / 8,5 / 10 / 10,7 kW)
• Abmessungen (B x H x T): 947 x 281–365 x 947 mm (andere Variante: 840 x 204–246 x 840 mm)
• Eigengewicht (Innengerät): 21–25 kg (andere Varianten: 15,5–18 kg)
• Stromversorgung: 1, 220~240 V, 50/60 Hz
• Leistungsaufnahme: Kühlung 0,050 kW; Heizung 0,050 kW
• Stromaufnahme: Kühlung 0,37 A; Heizung 0,37 A
• Ventilatortyp: Turbo Fan; Motorleistung: 65,0 W
• Luftstrom (Kühlung): 18,9 / 16,5 / 13,6 CMM
• Richtfähigkeit des Luftstroms: 360°
• Lamellenwinkel: ca. 34–87° je nach Variante
• Farben: Schwarz & Weiß (einige Varianten: Weiß)
• WindFree: Ja
• Bewegungsmelder: Optional
• SmartThings‑Kompatibilität: Optional (erfordert Wi‑Fi‑Kit)
• Filter PM1.0: Optional
• Wasserwärmetauscher — Durchfluss (Kühlung/Heizung): 17,5 LPM / 21,1 LPM
• Wasserwärmetauscher — Druckverlust: Kühlung 27,0 kPa; Heizung 37,3 kPa
• Rohranschlüsse: Flüssigkeitsleitung Ø 20A mm (PF 3/4" ); Gasleitung Ø 20A mm (PF 3/4" ); Ablaufleitung VP25 (OD 32, ID 25) mm
• Feldverdrahtung: Zuleitung 1,5–2,5 mm²; Übertragungskabel 0,75–1,50 mm²
• Schalldruckpegel (H/M/L): 37 / 33 / 30 dB(A)
• Schallleistungspegel: 56,0 dB(A)
