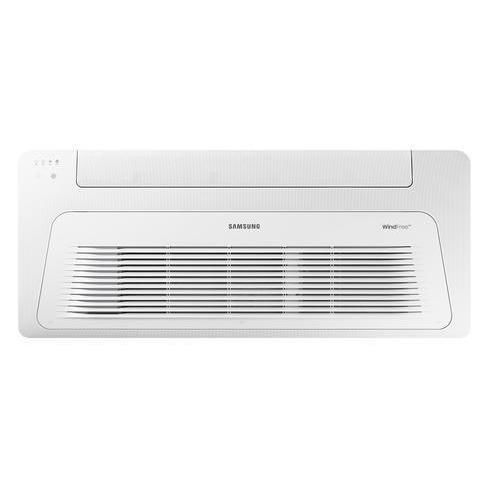

Deckenmontierter Gebläsekonvektor AG026TN1DKH/EU

Kassetten

Übersicht
Bei einer Bauhöhe von nur 135 mm ist die WindFree™ 1‑Wege Kassette eine kompakte, leichte Fan‑Coil‑Einheit, geeignet für die Montage in flachen Deckenhohlräumen. Das schlanke Profil erleichtert Montage und Wartung in beengten Einbausituationen.

Produktkennungen
Modell: AG026TN1DKH/EU
Leistung (auf der Seite angezeigt): 2,6 kW
Verfügbare Leistungen: 2,6 kW, 3,2 kW, 4,2 kW
Stromversorgung: einphasig

Hauptmerkmale

• WindFree™ Technology: Die Luft wird durch 13.000 Mikroöffnungen in der Verkleidung geleitet und erzeugt einen sanften, zugfreien Luftstrom („Still Air“).
• Smart Comfort Operation: Integrierte Feuchtigkeits‑ und Temperatursensoren überwachen kontinuierlich die Raumbedingungen und schalten die Betriebsart automatisch, um die eingestellten Parameter zu halten.
• Luftreinigungs‑Panel (optional): Dreistufige Filterung (Vorfilter, Geruchsfilter, PM1.0‑Filter) zur Abscheidung größerer Partikel, Reduktion von Gerüchen und Erfassung ultrafeiner Partikel; PM1.0‑Filter kann bestimmte Bakterien inaktivieren (laut Referenzbericht Intertek).
• Smart Control: Kompatibel mit Samsung SmartThings (erfordert WiFi‑Kit MIM‑H04EN, Wi‑Fi‑Verbindung und SmartThings‑Konto) für Fernsteuerung, Zeitplanung und Verbrauchsüberwachung.
• SolarCell‑Fernbedienung (optional): batterieloses Solarladen mit USB‑C Schnellladeoption und OLED‑Anzeige; voll geladene interne Batterie kann unter typischen Bedingungen bis zu zwei Jahre halten.
• Ablasspumpe: Eingebaute Ablasspumpe (max. Förderhöhe / Fördermenge: 1200 / 400).

Luftreinigungsdetails

• Vorfilter: Hält größere Staubpartikel zurück und schützt die Einheit.
• Geruchsfilter: Reduziert bestimmte unangenehme Gerüche (verfügbar für WindFree 1‑Wege Kassette Modelle).
• PM1.0‑Filter: Erfasst ultrafeine Partikel (PM1.0) und inaktiviert bestimmte Bakterien, die im Filter gesammelt werden (laut Referenzbericht Intertek).

WindFree™ / Komfortfunktionen

• Keine kalten Zugluftströme: WindFree Cooling verteilt Luft durch Mikroöffnungen, um „Still Air“ mit minimalen Zugerscheinungen zu erzeugen.
• Feuchtigkeitsmessung: Feuchtigkeitswert während WindFree™ Betrieb und im Trockenmodus über die SmartThings‑App verfügbar.
• Optionaler Bewegungsmelder und optionaler SmartThings‑Support abhängig von der Konfiguration.

Repräsentative Spezifikationstabelle (Vergleichszeilen auf der Seite)
Kühlkapazität (kW) Cooling (Nenn): 6.0 - 7.2 - 9.0 - 10 | 6.0 - 7.2 - 9 - 10 | 2.6 - 3.0 - 4.2
Heizkapazität (kW) Heizung bei +7°C: 7.3 - 8.5 - 10 - 10.7 | 7.3 - 8.5 - 10 ; 10.7 | 2.9 - 3.4 - 5.0
Abmessungen Inneneinheit (B x H x T): 947 x 281 - 365 x 947 | 840 x 204 - 246 x 840 | 970 - 1200 x 235 - 138 x 410 - 450
Gewicht (Kg) Bereich Inneneinheit: 21 - 25 | 15,5 - 18 | 10,1 - 14

Technische Daten

• Typ: JSF1
• Modellname (Inneneinheit): AG026TN1DKH/EU
• Netzanschluss (Inneneinheit) [Φ, #, V, Hz]: 1,2,220~240,50/60
• Systemmodus: HEAT PUMP
• Leistung (Kühlen [kW]): 2,60 kW
• Leistung (Heizen [kW]): 2,90 kW
• Leistungsaufnahme (Kühlen 1): 0,027 kW
• Leistungsaufnahme (Heizen 2): 0,027 kW
• Stromaufnahme (Kühlen): 0,14 A
• Stromaufnahme (Heizen): 0,14 A
• Ventilatortyp: Querstromventilator
• Motor (Leistung) [W]: 27,0 W
• Volumenstrom (Kühlen) [CMM]: 6,8 / 5,8 / 4,9 CMM
• Wasserseitiger Wärmetauscher - Durchfluss (Kühlen) [LPM]: 7,5 LPM
• Wasserseitiger Wärmetauscher - Durchfluss (Heizen) [LPM]: 8,4 LPM
• Wasserseitiger Wärmetauscher - Druckverlust (Kühlen): 23,0 kPa
• Wasserseitiger Wärmetauscher - Druckverlust (Heizen): 28,0 kPa
• Rohranschlüsse - Flüssigkeitsleitung (Ø, mm): 20A mm
• Rohranschlüsse - Flüssigkeitsleitung (Ø, Zoll): PF 3/4
• Rohranschlüsse - Gasleitung (Ø, mm): 20A mm
• Rohranschlüsse - Gasleitung (Ø, Zoll): PF 3/4
• Rohranschlüsse - Ablaufleitung (Ø, mm): VP20 (OD26, ID20) mm
• Feldverkabelung - Zuleitung: 1.5 ~ 2.5
• Feldverkabelung - Übertragungskabel: 0.75 ~ 1.50
• Schalldruckpegel (Hoch / Mittel / Niedrig) [dB(A)]: 33 / 31 / 29 dBA
• Schallleistungspegel: 50 dBA
• Außenmaße (Inneneinheit) - Nettogewicht (kg): 10,1 kg
• Außenmaße (Inneneinheit) - Nettomaße (BxHxT) (mm): 970 * 135 * 410 mm
• Panel - Modellname: PC1NWSMAN (Normal) / PC1NWFMBN (WindFree)
• Panel - Nettogewicht (kg): 5,5 / 4,3 kg
• Panel - Versandgewicht (kg): 7,2 / 6,6 kg
• Panel - Nettoabmessungen (BxHxT) (mm): 1198 * 25 * 500 / 1198 * 35 * 500 mm
• Panel - Versandabmessungen (BxHxT) (mm): 1262 * 122 * 566 / 1262 * 122 * 566 mm
• Zusätzliche Zubehör - Ablasspumpe: Eingebaut
• Zusätzliche Zubehör - Ablasspumpe Max. Förderhöhe/Volumen: 1200 / 400
• Smart - WiFi Kit: N/A
• App‑Konnektivität - SmartThings Support: N/A
