Rauchschutzvorhang MEGAFIRE EI 60

BESCHREIBUNG

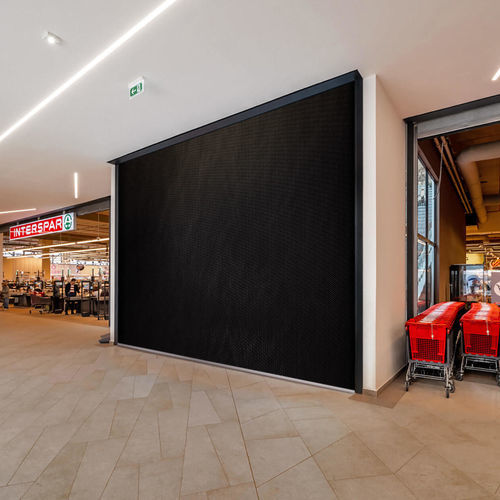

MEGAFIRE ist ein automatischer Brandschutzvorhang zur Abtrennung und zum Schutz von Öffnungen, erhältlich mit den Klassifizierungen EI1-30 und EI1-60. Der Vorhang besteht aus einem dreilagigen Glasfasergewebe mit intumeszierender Beschichtung, Nähte mit verstärktem Stahldraht und gewickelt auf einer 89 mm Stahlwalze. Kopf- und Seitenführungen sind aus verzinktem Stahl gefertigt. Das System wird von einem 230 V Rohrmotor mit Special Gravity Fail-Safe System angetrieben. Die Steuerung erfolgt über das CBM-Steuerfeld (Nenn-Eingang 115 V oder 220 V; Ausgang 230 V). UPS ist in allen Steuerfeldern enthalten. Getestet nach EN 1634-1 und klassifiziert nach EN 13501-2; CE-Kennzeichnung gemäß EN 16034.

BETRIEB

• Auslösung über SHEV, Brandmeldekontakt, interne Brand-/Rauchmelder oder manuelle Not-Aus-Taster.
• Bei Alarm empfängt das CBM-Steuerfeld das Signal und der Vorhang fährt automatisch mit konstanter, geregelter Abstiegsgeschwindigkeit aus und gewährleistet sicheren Betrieb auch nach vollständigem Netzausfall.
• Bei Fehlalarm fährt der Vorhang nach Rückstellung des Alarms durch das zentrale Brandmanagementsystem automatisch in die Ruheposition zurück.
• Bei Hauptstromausfall hält die UPS/Batterie den Vorhang vollständig eingefahren oder betreibt das System entsprechend den definierten Sicherheitsbedingungen.

GEWEBE
Das Gewebe ist als dreischichtiger Aufbau ausgeführt und bildet eine kompakte, feuerbeständige Einheit, die die EI 60-Leistung ohne Bewässerung erreicht. Enthalten sind eine intumeszierende Oberflächenbeschichtung und verstärkte Nähte mit Stahldraht zur Sicherstellung der Integrität und thermischen Schutzwirkung über die gesamte Vorhangfläche.

INSTALLATION & WARTUNG
Kopfkasette und Seitenführungen werden aus verzinktem Stahl geliefert und können direkt in Mauerwerk- oder Metallrahmen integriert werden. Das CBM-Steuerfeld lässt sich an die gebäudeeigenen Brandmelde- und Managementsysteme anbinden. Periodische Funktions- und Sicherheitsprüfungen werden gemäß lokalen Vorschriften und EN-Normen empfohlen; UPS und Batterien benötigen regelmäßige Tests und Wartung.

DOWNLOADS
Technisches Datenblatt zum Download verfügbar.

TECHNISCHE SPEZIFIKATIONEN

• Handelsname: MEGAFIRE
• Modell / Bezeichnung: Megafire EI 60
• Brandklassen: EI1-30 und EI1-60
• Vorhangaufbau: Dreischichtiges Glasfasergewebe mit intumeszierender Beschichtung; Nähte mit verstärktem Stahldraht
• Walzendurchmesser: 89 mm (Stahlwalze)
• Kopfkasette und Seitenführungen: Verzinkter Stahl
• Antrieb: 230 V Rohrmotor mit Special Gravity Fail-Safe System
• Steuerfeld: CBM, Nenn-Eingang 115 V oder 220 V, Ausgang 230 V
• Stromversorgungssicherung: UPS in Steuerfeldern enthalten; Batterie-Backup erhält sichere Betriebsbedingung bei Netzausfall
• Normen & Prüfungen: Getestet nach EN 1634-1; klassifiziert nach EN 13501-2; CE-Kennzeichnung gemäß EN 16034
